Rotax RM1 Benutzerhandbuch Seite 36

8. Die 4 x M6x25 Zylinderschrauben (Pos.1) der Überlastkupplung lockeren (nicht entfernen)
9. Die obere Hälfte des linken Lagerbockes der Hinterachse durch Entfernen der beiden
Zylinderschrauben M8x30 demontieren.
Wenn die Hinterachse auf der linken Fahrzeugseite verbogen wurde, ist folgendermaßen
vorzugehen:
A. Die Hinterachse am linken Ende nach hinten, oben anheben, bis die beiden Bremsscheiben
nicht mehr durch die Bremszangen gehalten werden.
B. Die Hinterachse komplett mit folgenden Teilen
linke Lagerung für die Hinterachse,
Träger für die linke Bremsscheibe (mit Bremsscheibe kpl.),
Träger für die rechte Bremsscheibe (mit Bremsscheibe kpl.),
Anlaufscheibe und Überlastkupplung
nach links aus der Hohlwelle des Motors ziehen.
Hinweis:
Hinweis:
Alle auf der defekten Hinterachse befindlichen Teile demontieren.
C.
Wenn die Hinterachse auf der rechten Fahrzeugseite verbogen wurde, ist folgendermaßen
vorzugehen:

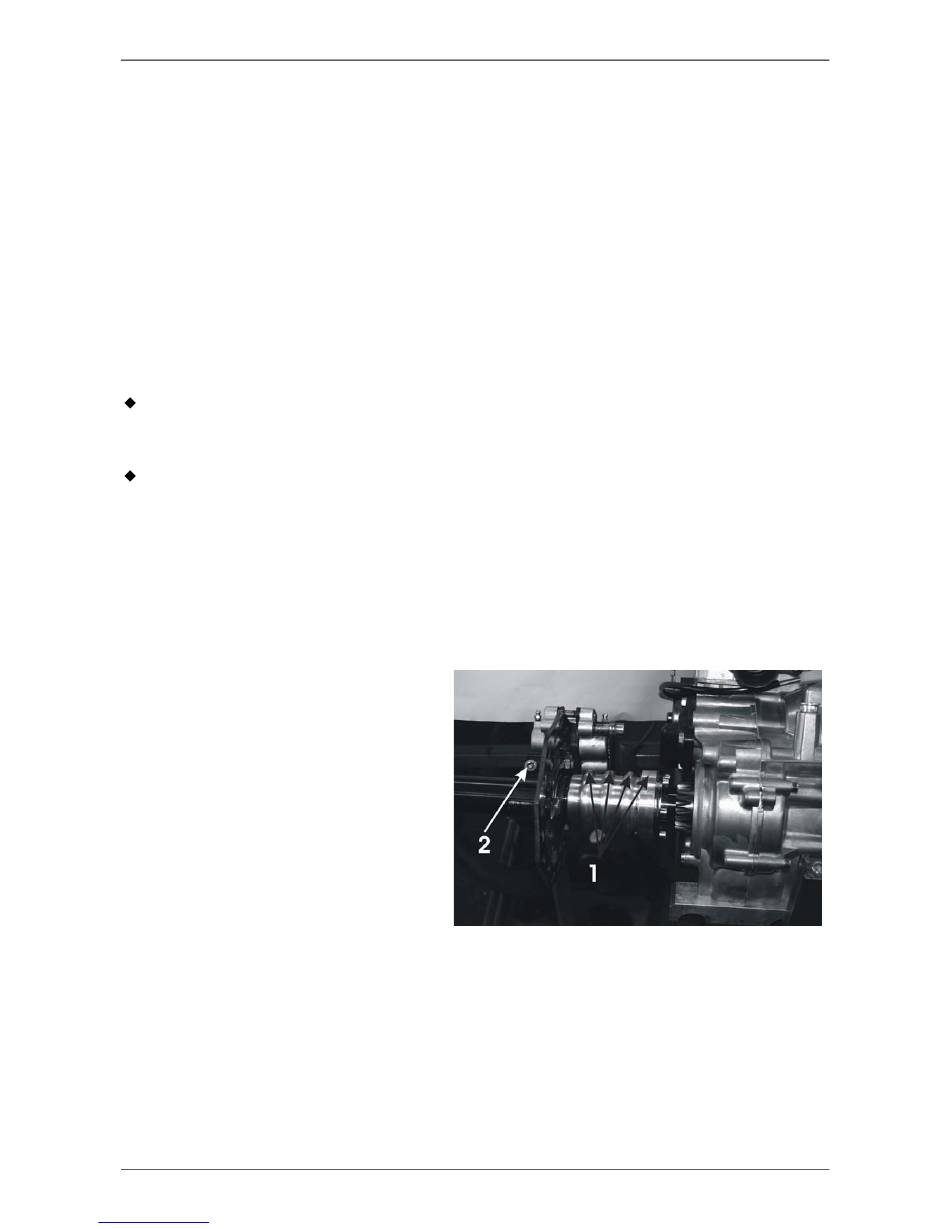

A. Die 4 Zylinderschrauben M6x25 (Pos.1) der Überlastkupplung lockern (nicht entfernen).
B. Die Zylinderschrauben M8x30 (Pos.2)
für die Fixierung der
Bremsscheibenträger lockern.
C. Die Hinterachse am linken Ende
nach hinten, oben anheben, bis die
beiden Bremsscheiben nicht mehr
durch die Bremszangen gehalten
werden.
Schrittweise folgende Komponenten
von der Hinterachse entfernen
linke Lagerung für die Hinterachse,
Träger für die linke Bremsscheibe
(mit Bremsscheibe kpl.)
Träger für die rechte Bremsscheibe
(mit Bremsscheibe kpl.)
D. Die beiden Scheibenfedern (für die beiden Bremsscheibenträger) von der Hinterachse
entfernen.
E. Überlastkupplung mit Haltescheibe von der Hohlwelle des Motors entfernen.
Seite/page 36/132
Downloaded from www.Manualslib.com
Falls sich die Hinterachse durch Verschmutzung oder Korrosion nicht aus der
Hohlwelle des Motors ziehen läßt, kann die Hinterachse mittels eines
Schonhammers aus der Hohlwelle des Motors geschlagen werden.
Es ist darauf zu achten, daß die beiden Scheibenfedern in der Hinterachse (für den
linken und rechten Bremsscheibenträger) nicht verloren gehen.
