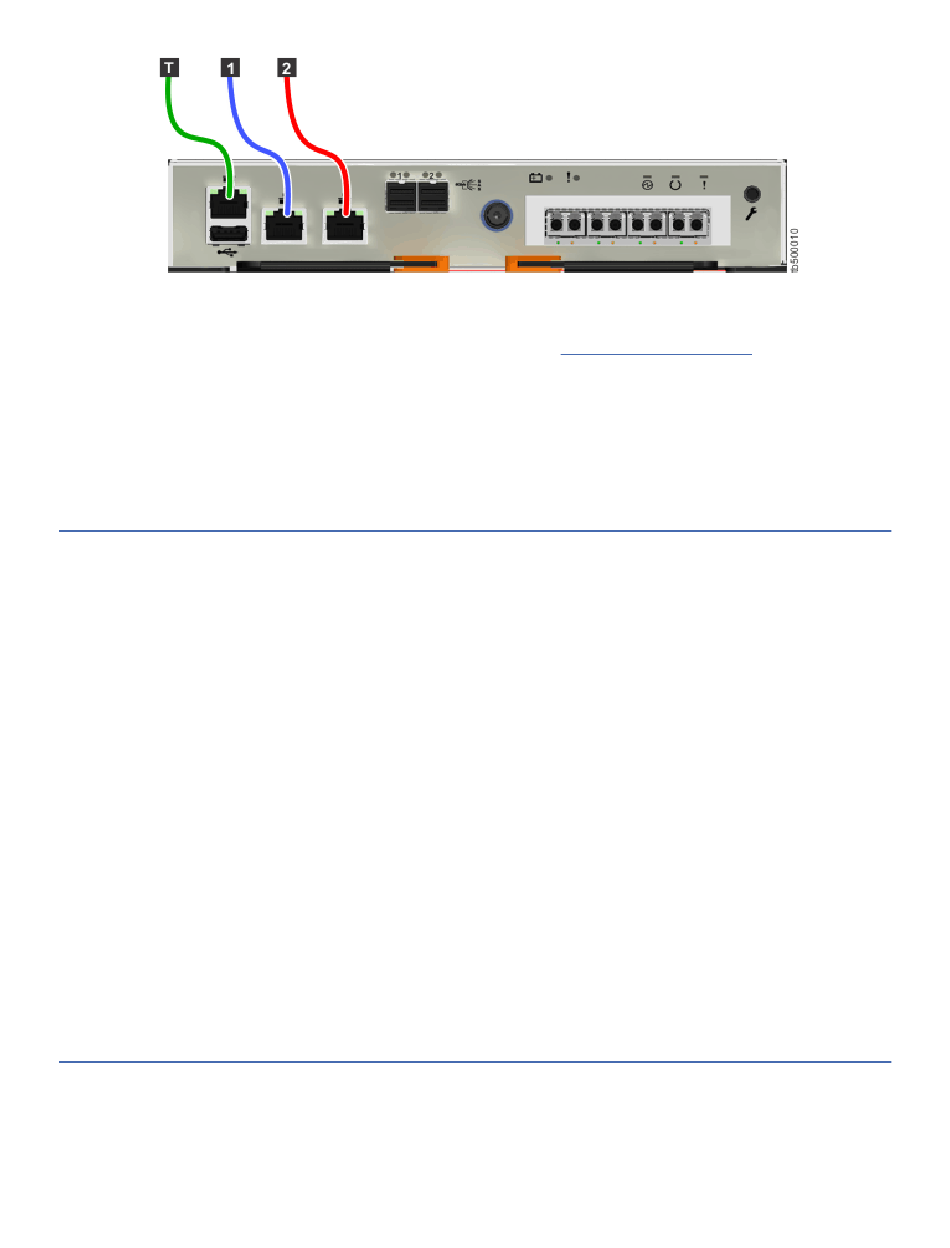

Abbildung 64. Ethernet-Kabel an ein FlashSystem 5030 -System anschließen
c) Optional: Verbinden Sie Ethernet-Port 2 jedes Knoteneinschubs in dem System mit einem zweiten
IP-Netz (dargestellt durch die rote Kabelverbindung in Abbildung 64 auf Seite 75). Port 2 kann eine
redundante Verbindung zu den Systemmanagementschnittstellen bereitstellen. Port 2 können
Hosts im Netz auch für die iSCSI-Verbindung zum System verwenden. Wenn mehrere Controllerge-
häuse im System vorhanden sind, müssen Sie sicherstellen, dass Port 2 jedes Knoteneinschubs mit
demselben Netz verbunden ist, um Zugriff zu ermöglichen, falls der Konfigurationsknoten ausfällt.
Ethernet-Kabel an iSCSI-Hostschnittstellenadapter mit 2 Ports und 25 Gb/s
anschließen
Wenn Sie einen optionalen iSCSI-Hostschnittstellenadapter mit 2 Ports und 25 Gb/s installiert haben,
können Sie das System mithilfe von Ethernet-Kabeln an Ihr Netz anschließen.
Informationen zu diesem Vorgang
Jedes Storwize V5000 Gen2-System verfügt über zwei integrierte Ethernet-Ports, Port 1 und Port 2. Wenn
ein optionaler Ethernet-Hostschnittstellenadapter mit 2 Ports und 25 Gb/s (RoCE oder iWARP) installiert
ist, beginnt die Ethernet-Portnummer bei 3.
Anmerkung: Die Ethernet-Kabel werden paarweise angeschlossen. An beide Einschübe muss dieselbe
Anzahl Kabel angeschlossen werden.
Vorgehensweise
Gehen Sie wie folgt vor, um die Kabel anzuschließen.
1. Identifizieren Sie das richtige Ethernet-Kabelpaar für die Ethernet-Ports mit der Beschriftung 3 am lin-
ken Einschub und am rechten Einschub.
2. Schließen Sie das entsprechende Kabel an jeden Port an.
3. Identifizieren Sie für jedes weitere Ethernet-Portpaar am rechten und am linken Einschub das richtige
Kabelpaar und schließen Sie es an.
Ergebnisse
Fibre Channel-Kabel an einen Fibre Channel-Adapter im Gehäuse anschlie-
ßen
Wenn in Ihrem System mindestens ein Fibre Channel-Adapter mit 4 Ports und 16 Gb/s installiert ist, kön-
nen Sie die beiden Knoteneinschübe in dem Gehäuse mithilfe von Fibre Channel-Kabeln an die Switches
im Fibre Channel-SAN anschließen.
Kapitel 4. Systemhardware installieren 75
