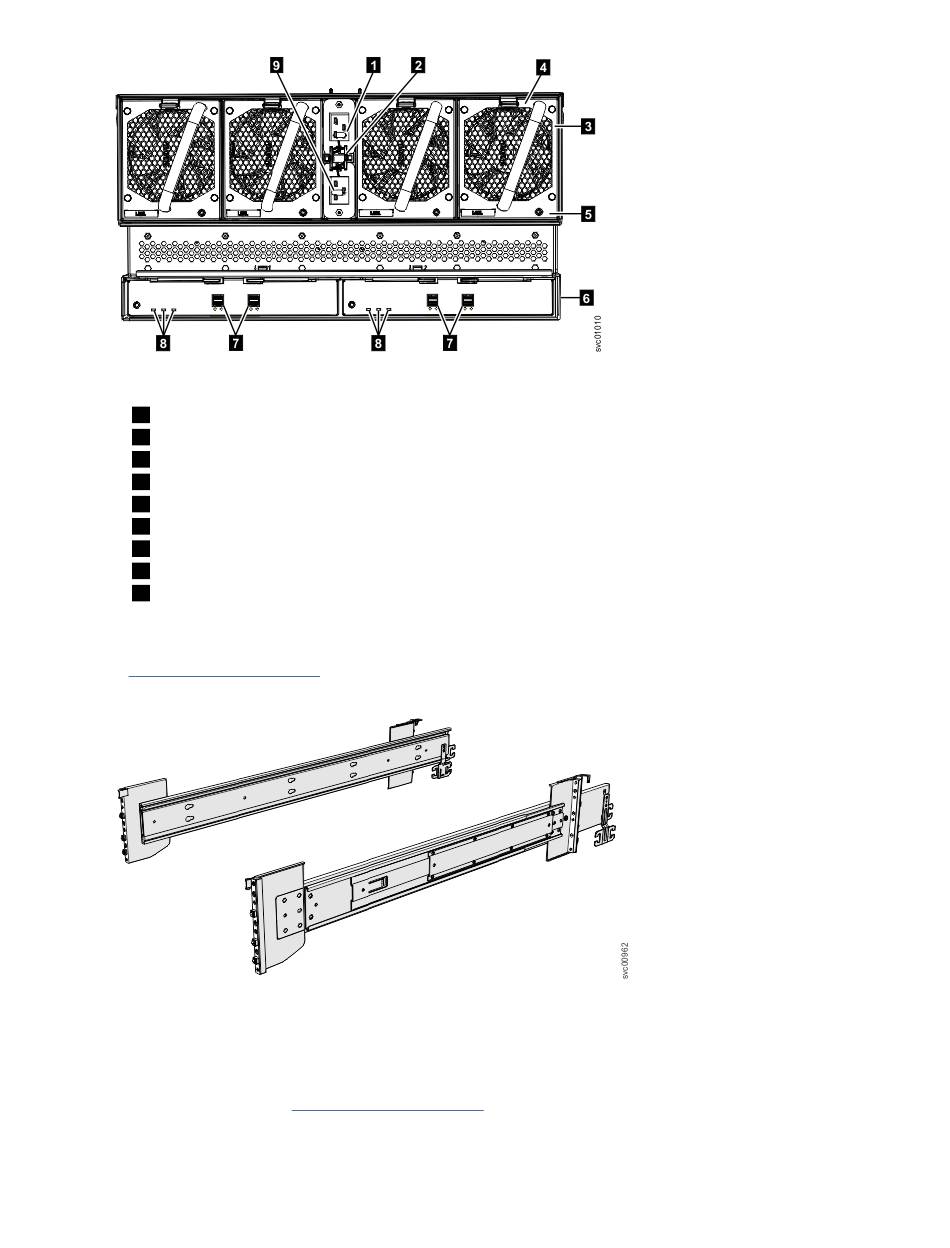

Abbildung 17. Komponenten an der Rückseite des 5U-Erweiterungsgehäuses
1
Netzkabelanschluss für Netzteil 2
2
Netzkabelhalteklammern
3
Lüftermodul
4
Lüfterentriegelungshebel
5
Lüfterfehleranzeige
6
Erweiterungseinschub
7
SAS-Ports und -LEDs
8
Erweiterungseinschub-LEDs
9
Netzkabelanschluss für Netzteil 1
Halteschienen
In Abbildung 18 auf Seite 42 werden die Halteschienen für das Erweiterungsgehäuse gezeigt. Die Halte-
schienen sind getrennt vom Erweiterungsgehäuse gepackt.
Abbildung 18. Halteschienen
Kabelträger
Der Kabelträger besteht aus einer oberen und unteren Baugruppe und wird getrennt vom Erweiterungs-
gehäuse gepackt. Wie in Abbildung 19 auf Seite 43 gezeigt, werden die einzelnen Kabelträgerbaugrup-
pen am hinteren Ende der Halteschienen angebracht.
42 IBM FlashSystem 5000 : FlashSystem 5000 Handbuch für die Schnellinstallation
