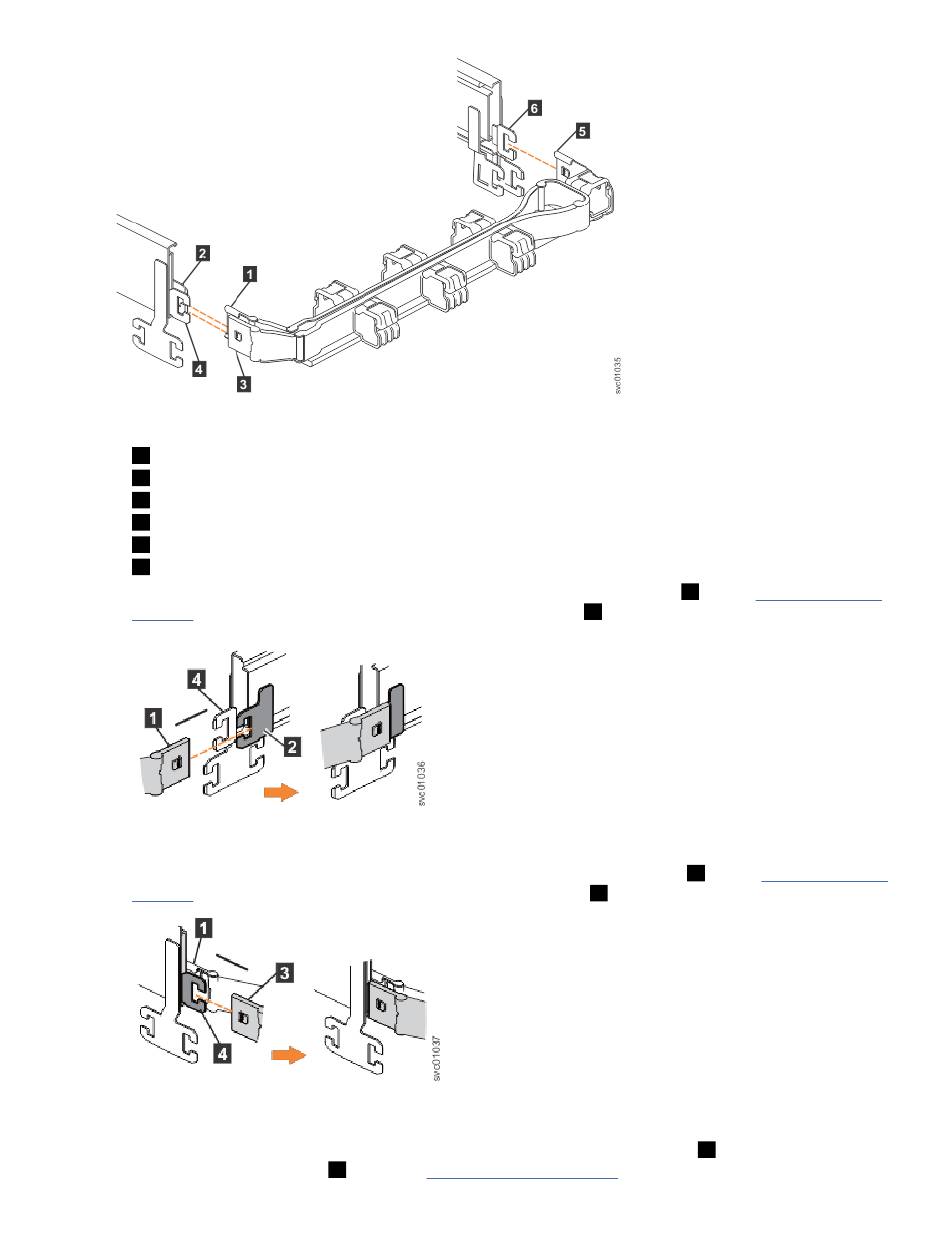

Abbildung 42. Anschlüsse für Kabelträger
1
Innerer Anschluss an oberem Kabelträger
2
Anschlussbasis an innerem Schienenteil
3
Äußerer Anschluss an oberem Kabelträger
4
Anschlussbasis an äußerem Schienenteil
5
Halteschienenanschluss an oberem Kabelträger
6
Anschlussbasis an äußerem Schienenteil
2. Installieren Sie den inneren Anschluss der oberen Kabelträgerbaugruppe (
Seite 56 gezeigt an den inneren Teil der linken Halteschiene (
Abbildung 43. Inneren Anschluss der oberen Kabelträgerbaugruppe an innerem Teil der Halteschiene
installieren
3. Installieren Sie den äußeren Anschluss der oberen Kabelträgerbaugruppe (
Seite 56 gezeigt an den äußeren Teil der linken Halteschiene (
Abbildung 44. Äußeren Anschluss der oberen Kabelträgerbaugruppe an äußerem Teil der Halteschiene
installieren
4. Bringen Sie den Halteschienenanschluss der oberen Kabelträgerbaugruppe (
der rechten Halteschiene (
56 IBM FlashSystem 5000 : FlashSystem 5000 Handbuch für die Schnellinstallation
6
) an (siehe Abbildung 45 auf Seite 57).
1
) wie in Abbildung 43 auf
2
).
3
) wie in Abbildung 44 auf
4
).
5
) an der Anschlussbasis
