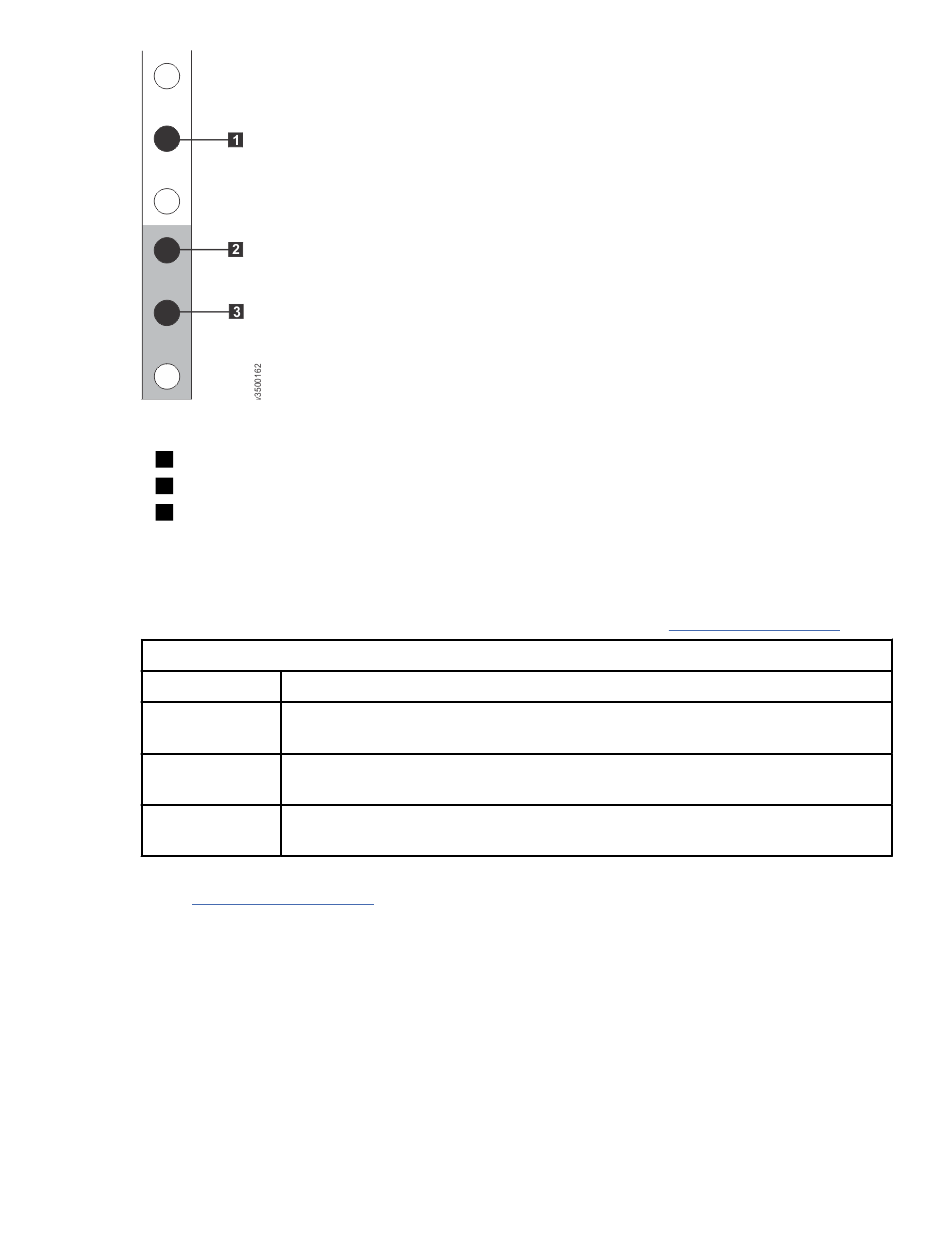

Abbildung 7. Positionen der Bohrungen an der Vorderseite des Racks
•
1
Montagestift des Befestigungswinkels für obere Schiene
•
2
Montagestift des Befestigungswinkels für untere Schiene
•
3
Bohrloch für die Befestigungsschraube des Racks
4. Stellen Sie sicher, dass die richtigen Halterungsstifte an der vorderen und hinteren Halterung jeder
Schiene angebracht sind.
Jede Schiene wird mit vier mittleren Stiften vorinstalliert geliefert (zwei in der vorderen Halterung
und zwei in der hinteren Halterung). Große und kleine Stifte werden separat bereitgestellt. Verwen-
den Sie die den Bohrungen in Ihrem Rack entsprechenden Stifte (siehe Tabelle 23 auf Seite 23).
Tabelle 23. Halterungsstifte für Ihr Rack auswählen
Bohrungen
Halterungsstifte
Rund, ohne Ge-
Die vorinstallierten mittleren Stifte verwenden.
windebohrung
Rund, mit Ge-
Die mittleren Stifte entfernen und durch die kleineren Stifte ersetzen, die mit den
windebohrung
Schienen geliefert werden.
Quadratisch
Die mittleren Stifte entfernen und durch die großen Stifte ersetzen, die mit den
Schienen geliefert werden.
5. Ziehen Sie fest an der Zunge an beiden Schienenenden, um die Scharnierhalterung zu öffnen.
(Siehe Abbildung 8 auf Seite 24.)
Kapitel 4. Systemhardware installieren 23
