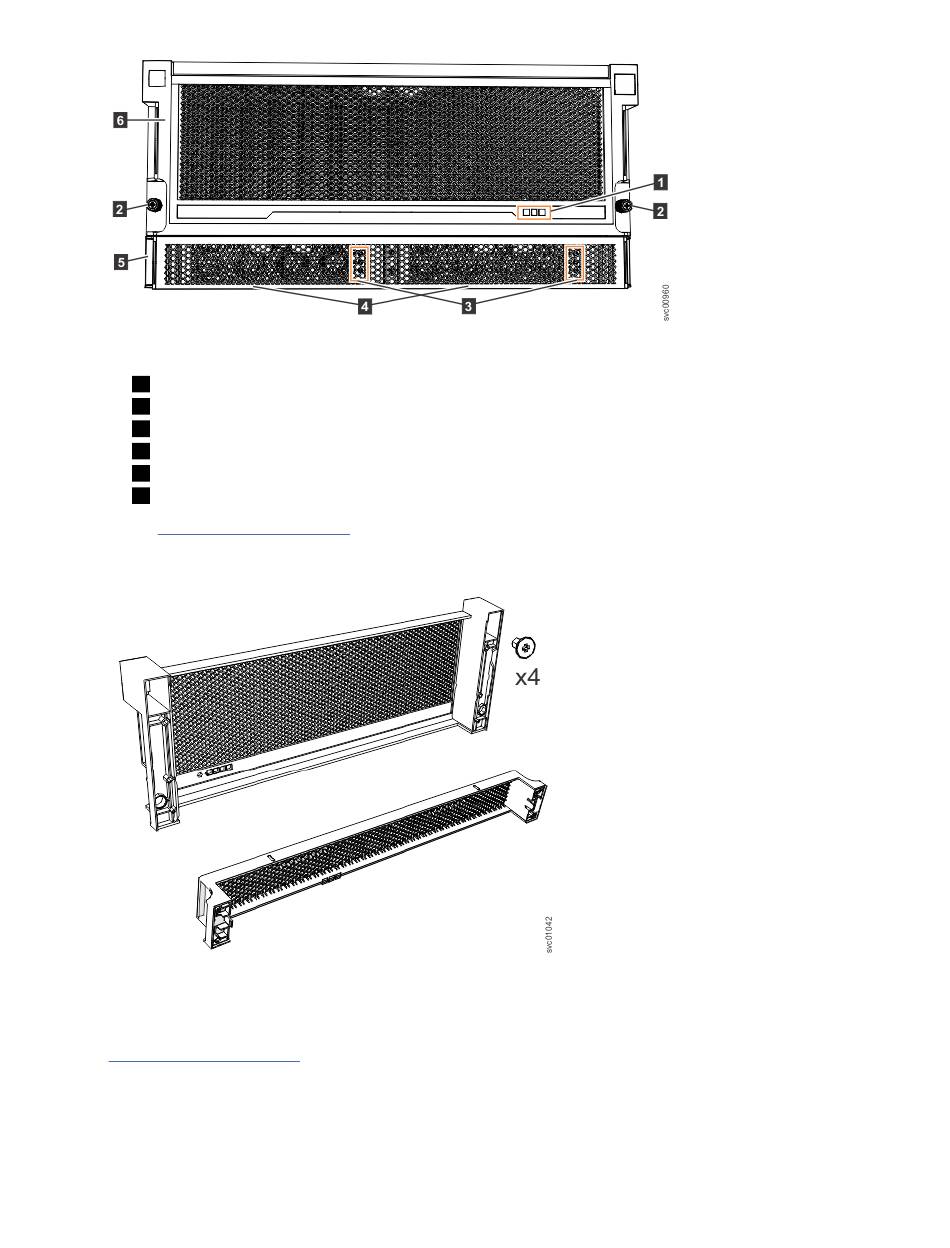

Abbildung 15. Komponenten an der Vorderseite des 5U-Erweiterungsgehäuses
1 LEDs der Konsolanzeige
2 Rändelschrauben für Befestigung am Rack
3 Netzteil-LEDs
4 Netzteile
5 Netzteilblende (1U)
6 Frontblende (4U)
Wie in Abbildung 16 auf Seite 41 gezeigt, werden die 4U- und 1U-Blenden jedoch separat gepackt. Sie
müssen im Rahmen des Erstinstallationsprozesses an der Vorderseite des 5U-Erweiterungsgehäuses an-
gebracht werden.
Abbildung 16. Frontblende des 5U-Erweiterungsgehäuses
Komponenten an der Rückseite des Gehäuses
Abbildung 17 auf Seite 42 zeigt die Komponenten an der Rückseite des 5U-Erweiterungsgehäuses. Von
der Rückseite des Gehäuses kann auf vier Lüftermodule und zwei Erweiterungsgehäuse zugegriffen wer-
den.
