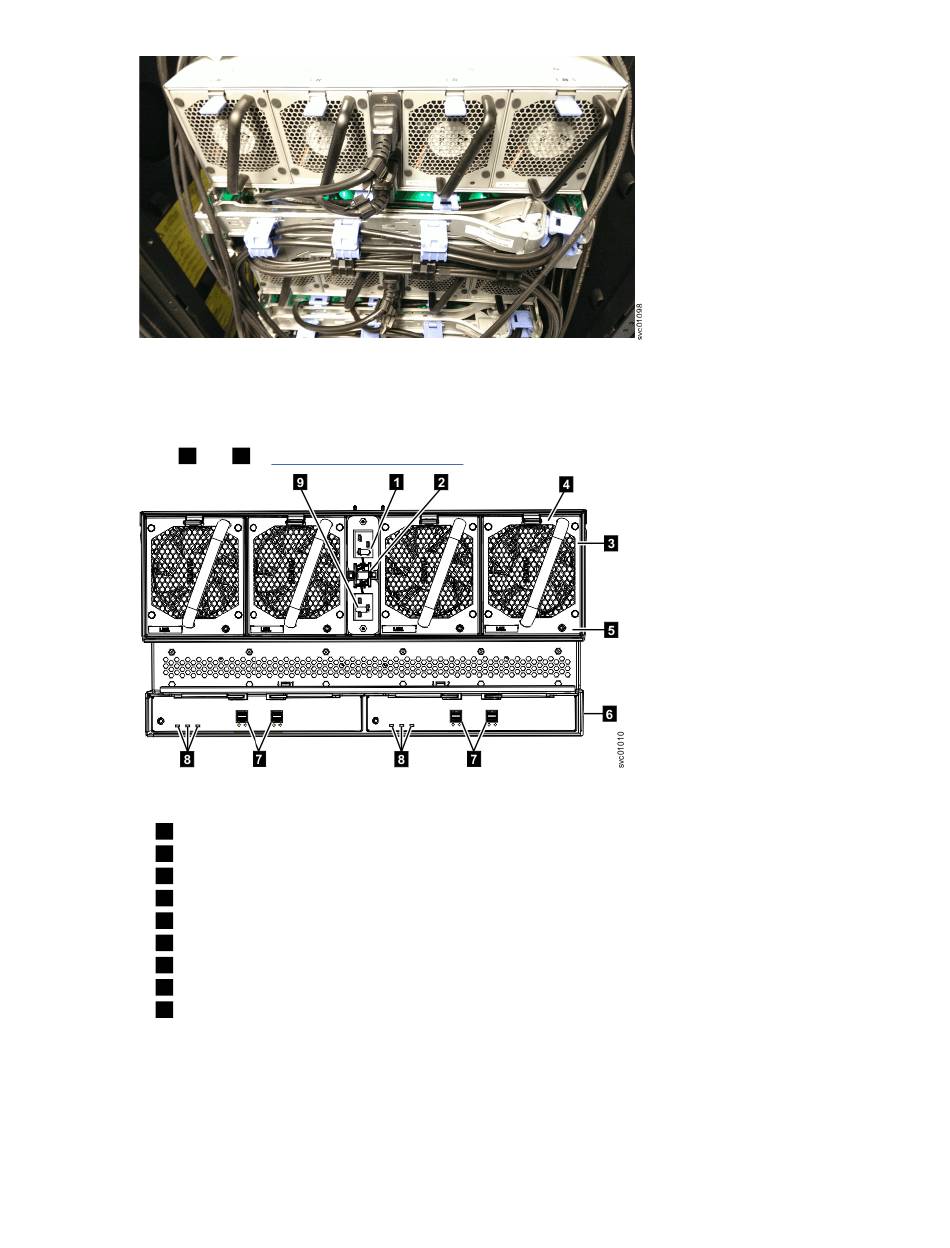

Abbildung 54. Netzkabel- und SAS-Kabelanschlüsse an der Gehäuserückseite
3. Überprüfen Sie, ob das Erweiterungsgehäuse und die Komponenten des Erweiterungsgehäuses wie
erwartet arbeiten.
An der Rückseite des Erweiterungsgehäuses werden alle vier Lüfter und die Erweiterungseinschub-
LEDs ( 3 und 8
Abbildung 55. Komponenten an der Rückseite des 5U-Erweiterungsgehäuses
1 Netzkabelanschluss für Netzteil 2
2 Netzkabelhalteklammern
3 Lüftermodul
4 Lüfterentriegelungshebel
5 Lüfterfehleranzeige
6 Erweiterungseinschub
7 SAS-Ports und -LEDs
8 Erweiterungseinschub-LEDs
9 Netzkabelanschluss für Netzteil 1
4. Überprüfen Sie, ob das System das Erweiterungsgehäuse erkennt.
Sehen Sie sich in der Management-GUI Informationen zum Systemstatus und zum Erweiterungsge-
häuse an.
• Wenn ein neues Erweiterungsgehäuse installiert wurde, stellen Sie sicher, dass das Gehäuse vom
System erkannt wurde. Ein neu erkanntes Erweiterungsgehäuse ist in der Management-GUI sicht-
bar.
64 IBM FlashSystem 5000 : FlashSystem 5000 Handbuch für die Schnellinstallation
in Abbildung 55 auf Seite 64) aktiv, wenn der Netzstrom angeschlossen wird.
