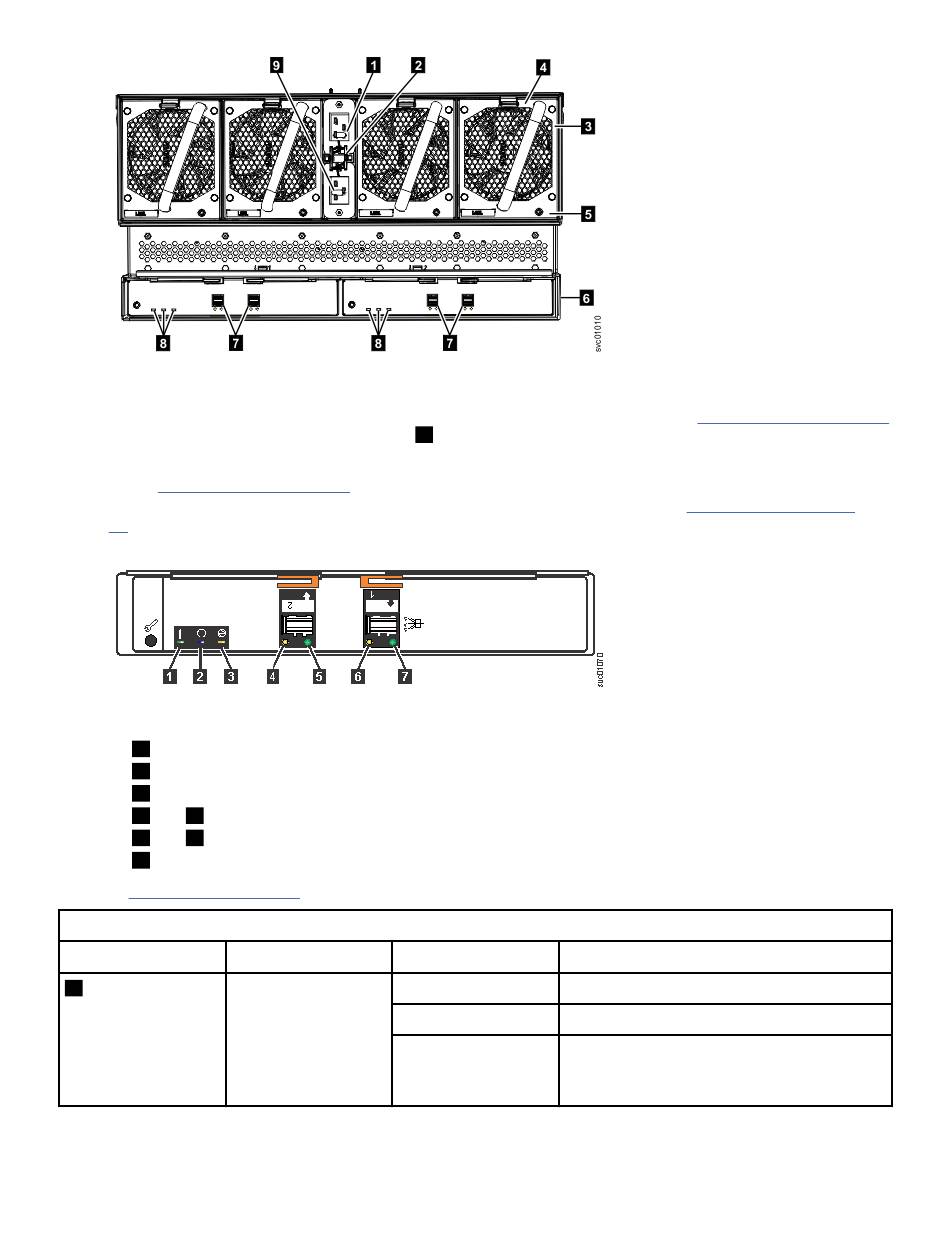

Abbildung 60. LEDs an der Rückseite des Erweiterungsgehäuses
Das Erweiterungsgehäuse verfügt über vier Lüfter. Jeder Lüfter hat eine LED. In Abbildung 60 auf Seite 69
wird beispielsweise die Position der LED (
ausgeschaltet. Wird ein Fehler festgestellt, leuchtet die bernsteinfarbene LED auf.
Wie in Abbildung 60 auf Seite 69 gezeigt, enthält das Erweiterungsgehäuse zwei Erweiterungseinschübe.
Jeder Erweiterungseinschub verfügt über eine eigene Gruppe von LEDs (siehe Abbildung 61 auf Seite
69). Die LEDs stellen Statusinformationen zum Erweiterungseinschub selbst und zu den SAS-Verbindun-
gen bereit.
Abbildung 61. LEDs an der Rückseite des Erweiterungseinschubs
1
Einschubfehler
2
Einschubstatus
3
Betriebsanzeige des Einschubs
4
und
6
SAS-Verbindungsfehleranzeiger
5
und
7
Anzeiger für aktive SAS-Verbindung
8
Einschublösegriffe
In Tabelle 33 auf Seite 69 werden Werte und Bedeutung der einzelnen LEDs beschrieben.
Tabelle 33. Erweiterungseinschub- und SAS-Port-LEDs
Name
Farbe
1
Einschubfehler
Bernsteinfarben
5
) für Lüfter 4 gezeigt. Arbeitet ein Lüfter normal, ist die LED
Status
Bedeutung
Aus
Normaler Betrieb.
Ein
Es wurde ein Fehler festgestellt.
Blinkt
Der Erweiterungseinschub wird gerade
identifiziert. Es kann ein Fehler festgestellt
werden, dies muss aber nicht der Fall sein.
Kapitel 4. Systemhardware installieren 69
