9. Drücken Sie am vorderen Ende der Schiene die beiden Halterungsstifte in die Löcher in den Rackflan-
schen.
10. Schließen Sie die vordere Scharnierhalterung, um die Schiene am Flansch des Rackschranks zu be-
festigen.
Abbildung 9 auf Seite 24 zeigt ein Beispiel.
11. Wiederholen Sie die Schritte „2" auf Seite 22 bis „10" auf Seite 25 für die Befestigung der gegen-
überliegenden Schiene im Rackschrank.
12. Wiederholen Sie den Vorgang für die Installation von Schienen für jedes zusätzliche Controllergehäu-
se.
Gehäuse installieren
Installieren Sie das Controllergehäuse (und wahlweise mindestens ein Erweiterungsgehäuse) gemäß dem
Plan für die Gehäusepositionen.
Informationen zu diesem Vorgang
Anmerkung: Für NEBS-konforme Installationen muss das Rack, in das die Halteschienen und die Gehäu-
se eingebaut werden sollen, weitere Anforderungen erfüllen. Bevor Sie fortfahren, stellen Sie sicher, dass
das Rack die in „NEBS-konformer Erdanschluss" auf Seite 21 aufgelisteten Anforderungen erfüllt.
Vorsicht:
• Es sind mindestens zwei Personen erforderlich, um das Gehäuse anzuheben und im Rack zu in-
stallieren.
• Zum Anheben eines Controllergehäuses mit installierten Laufwerken sind mindestens drei Per-
sonen erforderlich.
• Beladen Sie das Rack von unten nach oben, um die Stabilität sicherzustellen. Entladen Sie das
Rack von oben nach unten.
Vorgehensweise
Gehen Sie wie folgt vor, um ein Gehäuse zu installieren.
1. Entfernen Sie auf beiden Seiten der Laufwerkbaugruppe die Abschlusskappen des Gehäuses, indem
Sie den Griff fassen und das untere Ende der Abschlusskappe abziehen und anschließend die Lasche
auf der Oberseite des Gehäuses lösen.
(Siehe Abbildung 10 auf Seite 25.)

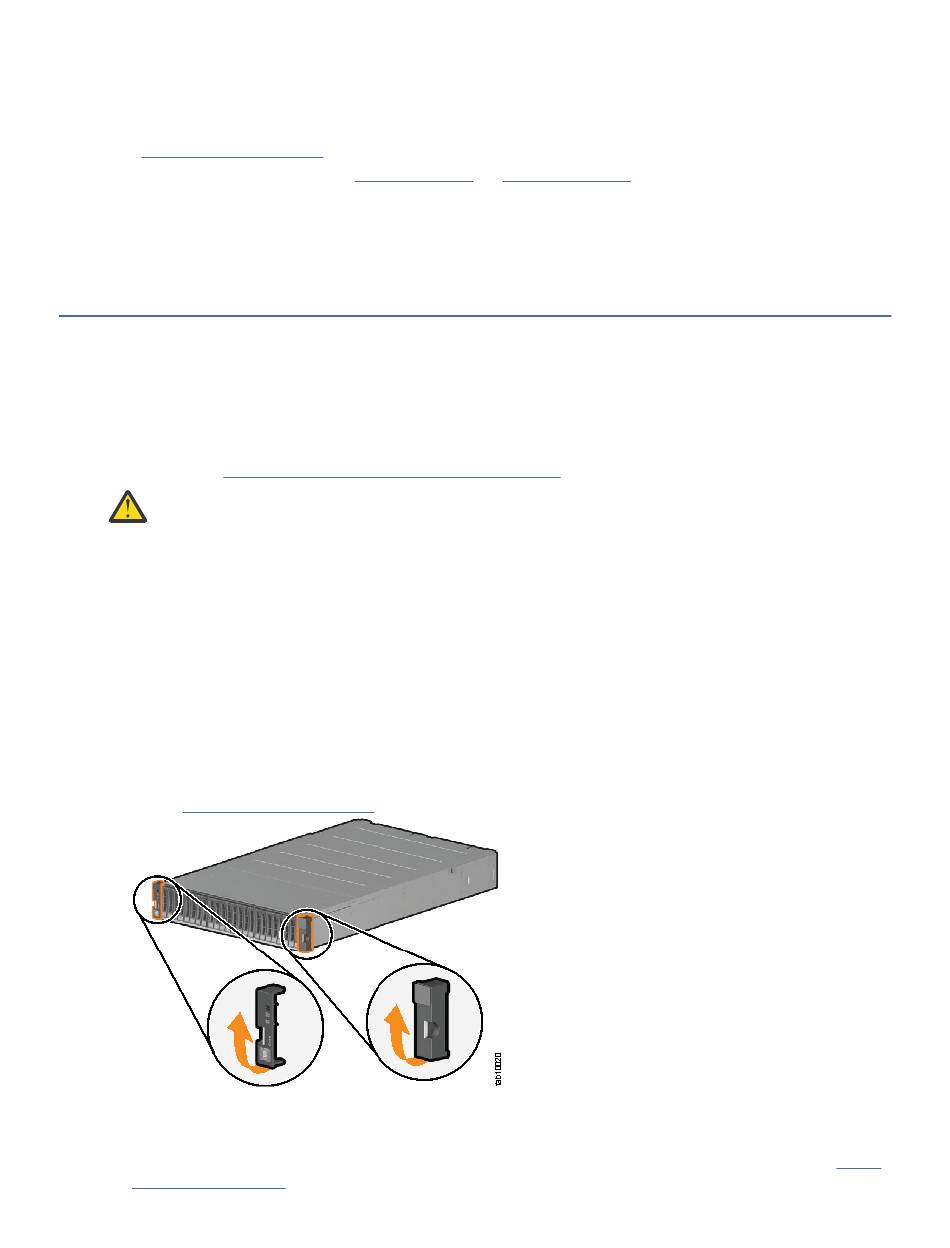

Abbildung 10. Gehäuseabschlusskappen entfernen
2. Richten Sie das Gehäuse an der Vorderseite des Rackschranks aus.
3. Schieben Sie das Gehäuse vorsichtig entlang der Schienen bis zum Anschlag in das Rack (siehe Abbil-
dung 11 auf Seite 26).
Kapitel 4. Systemhardware installieren 25
