Vorgehensweise
Gehen Sie wie folgt vor, um die Kabel anzuschließen.
1. Schließen Sie die erforderliche Anzahl an SAS-Kabeln an.
Im Planungsabschnitt des IBM Knowledge Center finden Sie Anweisungen dafür, wie Sie die erforderli-
che Anzahl Kabel ermitteln können.
Anmerkung: Wenn Sie Kabel an die SAS-Ports auf der linken Seite des Knoteneinschubs anschließen,
muss jeder Host an beide Einschübe angeschlossen werden. An beide Einschübe muss dieselbe An-
zahl Kabel angeschlossen werden.
2. Ordnen Sie die Kabel so an, dass Sie Zugriff auf die Hardware erhalten.
• USB-Ports. Der Zugriff auf einen USB-Port ist erforderlich, wenn Sie das System mit einem USB-
Flashlaufwerk konfigurieren.
• Der Zugriff auf die Hardware ist erforderlich, um Wartungsarbeiten durchzuführen und um Kompo-
nenten mithilfe von mindestens zwei Personen sicher aus- und einbauen zu können.
System einschalten
Nach der Installation aller Hardwarekomponenten müssen Sie das System einschalten und seinen Status
prüfen.
Informationen zu diesem Vorgang
Achtung: Sie dürfen das System nicht mit offenen Positionen oder Schächten betreiben. Offene
Positionen oder Schächte unterbrechen den internen Luftstrom, wodurch die Kühlung der Lauf-
werke beeinträchtigt wird.
• Jede nicht genutzte Laufwerkposition muss mit einer Abdeckblende versehen werden.
• In allen leeren Steckplätzen für Hostschnittstellenadapter müssen Abdeckblenden installiert
werden.
Anmerkung: Das Wechselstromnetzteil und, in Gleichstrommodellen, das Gleichstromnetzteil verfügen
über einen Kabelhalter zur Sicherung des Netzkabels.
Mithilfe der Kabelhalter können Sie die Netzkabel sichern, damit sie nicht versehentlich aus dem Gehäuse
gezogen werden. Der Kabelhalter, der sich auf der Rückseite jedes Netzteilgriffs befindet, hat eine zur
Rückseite des Netzteils gerichtete gebogene Öffnung. Nachdem Sie die Netzkabel an das Netzteil ange-
schlossen haben, schieben Sie jedes Netzkabel hinter den Halter. Ziehen Sie das Kabel dann zurück in die
Halteröffnung, um es zu sichern.

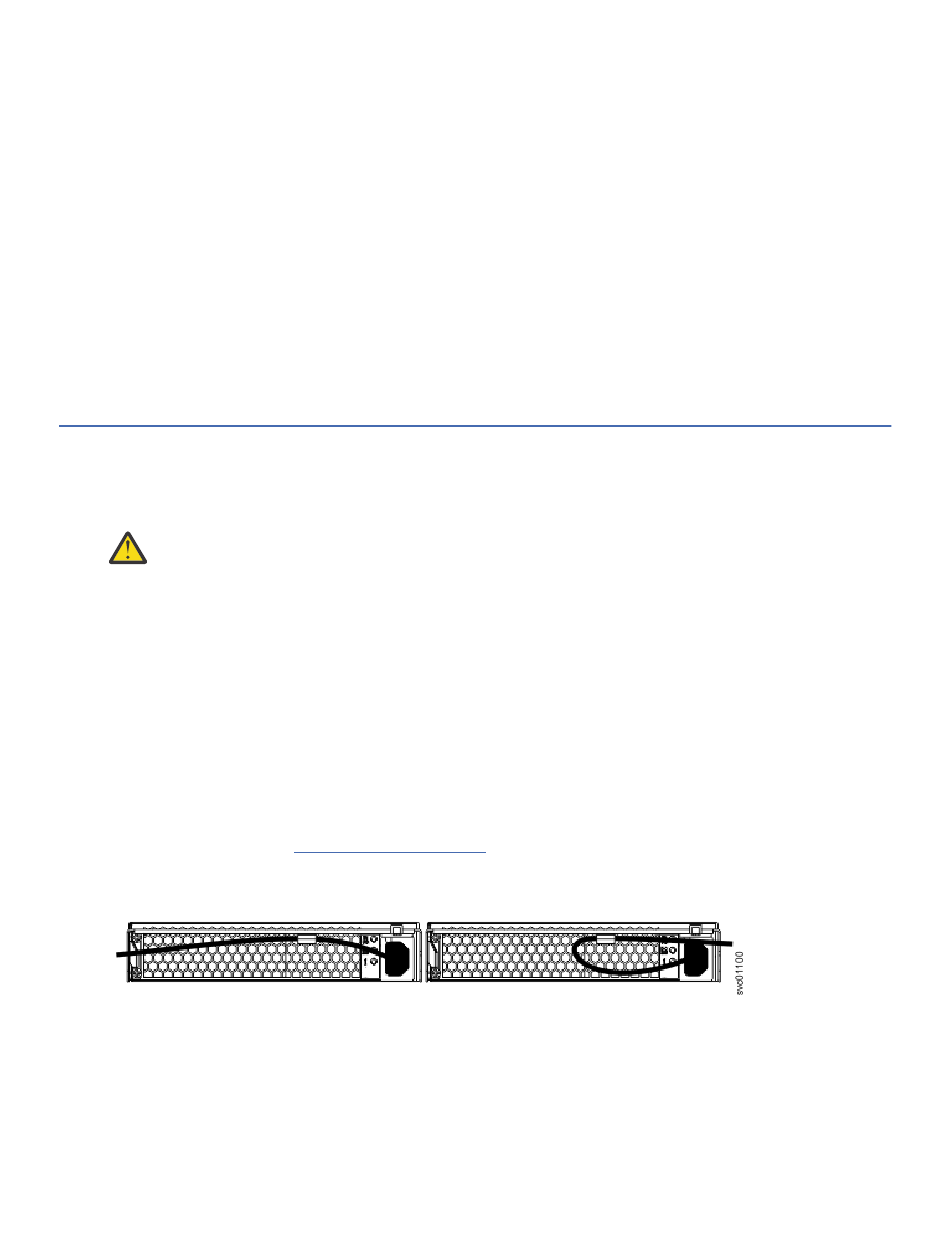

Jedes Kabel muss wie in Abbildung 67 auf Seite 77 gezeigt durch den Halter geführt werden. Bei Netz-
teil 1 haken Sie das Netzkabel unter dem Kabelhalter ein, damit das Kabel nach links weitergeführt wer-
den kann. Bei Netzteil 2 machen Sie eine Schlaufe, um das Kabel unter dem Halter zu sichern, und führen
Sie das Netzkabel zur rechten Seite des Gehäuses weiter.
Abbildung 67. Netzkabel durch Kabelhalter führen
Zum Lösen des Netzkabels schieben Sie es nach vorn, um es aus dem Kabelhalter auszuhaken. Ziehen Sie
dann das Kabel vom Netzteil ab.
Vorgehensweise
Gehen Sie wie folgt vor, um das System einzuschalten.
Kapitel 4. Systemhardware installieren 77
