Tabelle 5. Unterstützte Erweiterungsgehäuse
Gehäuse (MTM)
2072-12G / 2072-F12
2072-24G / 2072-F24
2072-92G / 2072-F92

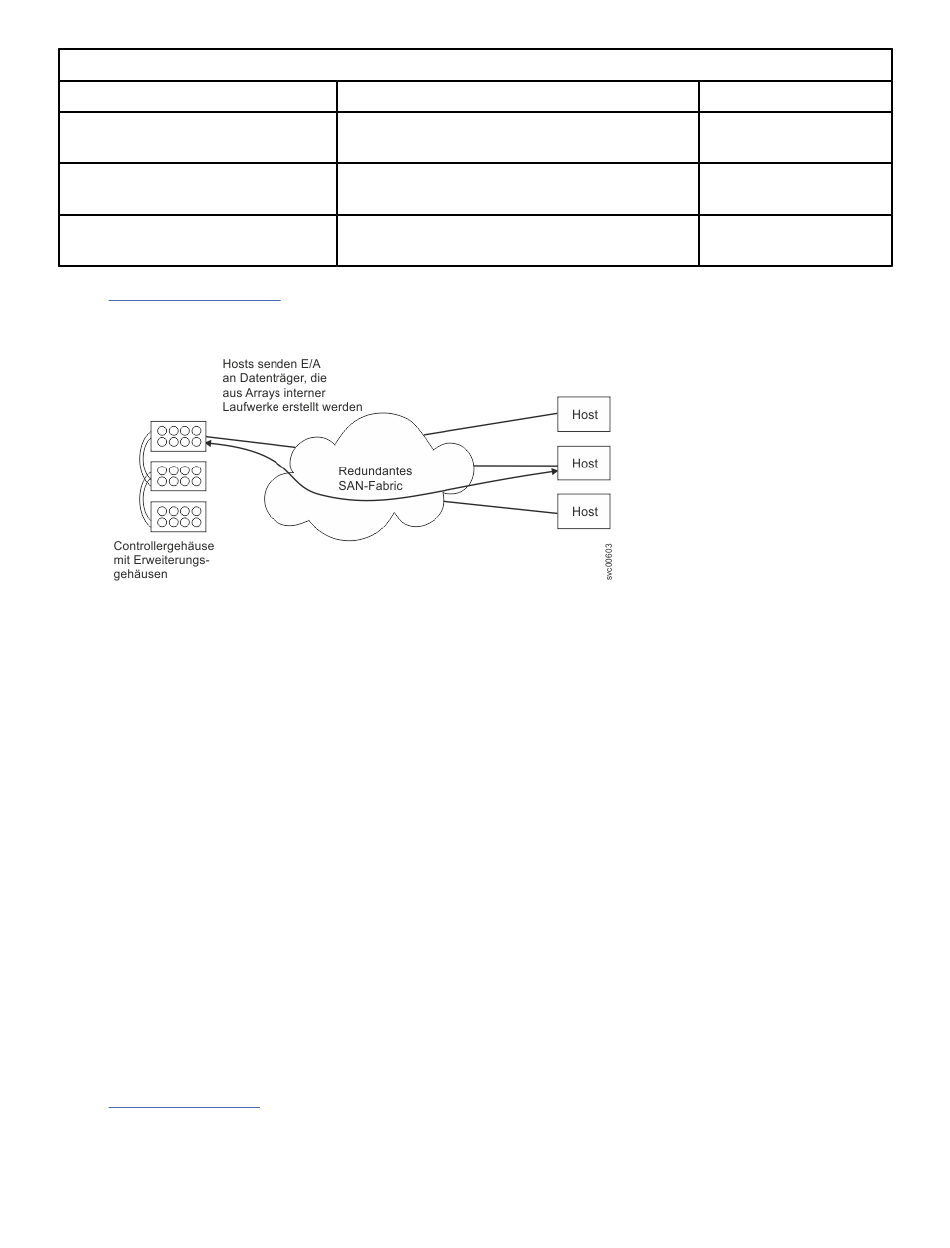

Abbildung 2 auf Seite 3 zeigt ein Beispiel eines FlashSystem 5000 -Systems als Speichersystem mit
traditionellem RAID. Die internen Laufwerke sind in einer Array-Konfiguration zusammengefasst. Aus die-
sen Arrays werden Datenträger erstellt.
Abbildung 2. Beispiel des Systems als RAID-Speichersystem
Die beiden Knoteneinschübe werden als E/A-Gruppe bezeichnet. Die Knoteneinschübe sind für die Ein-/
Ausgabe auf den Datenträgern zuständig. Da ein Datenträger von beiden Knoteneinschüben bedient wird,
bleibt die Verfügbarkeit erhalten, falls ein Knoteneinschub ausfällt oder offline geschaltet wird. Die ALUA-
Funktionen (ALUA = Asymmetric Logical Unit Access) von SCSI werden zur Inaktivierung der Ein-/Ausga-
be für einen Knoten verwendet, bevor er offline geschaltet wird oder wenn der Zugriff auf einen Datenträ-
ger über diesen Knoten nicht möglich ist.
Systemmanagement
Jedes Controllergehäuse enthält zwei Knoteneinschübe. Die Systemknoteneinschübe arbeiten zusammen
als ein einziges System. Systemmanagement und Fehlerprotokollierung werden über eine Ethernet-
Schnittstelle auf einem der Knoten im System bereitgestellt, der als Konfigurationsknoten bezeichnet
wird. Auf dem Konfigurationsknoten wird ein Web-Server ausgeführt und er stellt eine Befehlszeilen-
schnittstelle bereit. Die Rolle eines Konfigurationsknotens kann von beiden Knoten übernommen werden.
Wenn der aktuelle Konfigurationsknoten ausfällt, wird der andere Knoten zum Konfigurationsknoten. Je-
der Knoten verfügt auch über eine Befehlszeilenschnittstelle und eine Webschnittstelle für den Hard-
ware-Service.
Fabric-Typen
Bei Ein-/Ausgabeoperationen zwischen Hosts und Systemknoten und zwischen den Systemknoten und
RAID-Speichersystemen wird der SCSI-Standard verwendet. Die Systemknoten kommunizieren über pri-
vate SCSI-Befehle miteinander.
Tabelle 6 auf Seite 4 enthält die Fabric-Typen, die für die Kommunikation zwischen Hosts, Knoten und
RAID-Speichersystemen verwendet werden können. Alle installierten Fabric-Typen können gleichzeitig
verwendet werden.
Beschreibung
Erweiterungsgehäuse mit 12 Schächten für
3,5-Zoll-Laufwerke
Erweiterungsgehäuse mit 24 Schächten für
2,5-Zoll-Laufwerke
Erweiterungsgehäuse mit 92 Schächten für
2,5- oder 3,5-Zoll-Laufwerke
Gehäusehöhe
2U
2U
5U
Kapitel 1. Systemübersicht 3
