1
Blaue Haltezunge
2
SAS-Kabel
3
SAS-Port

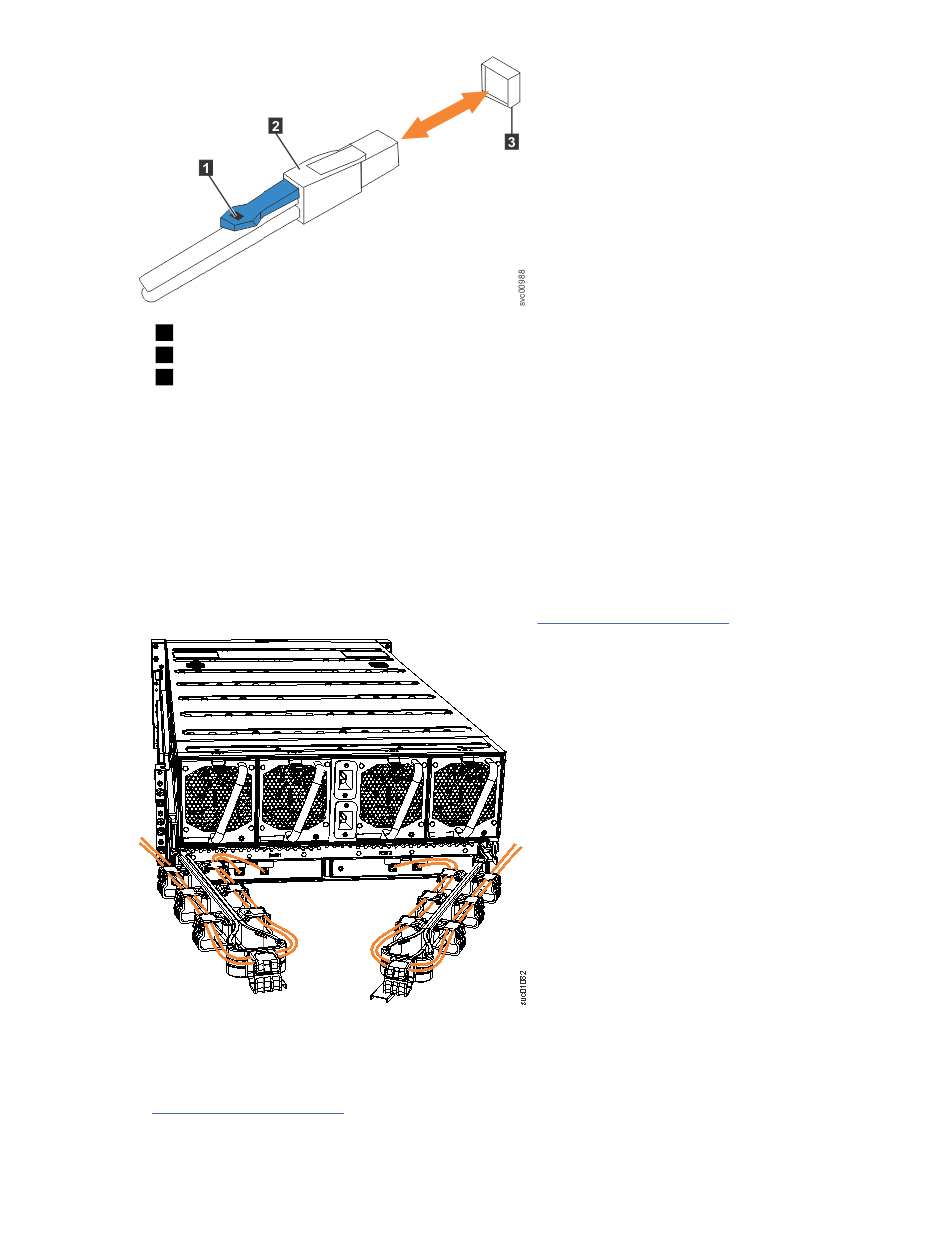

Abbildung 47. Korrekte Ausrichtung für SAS-Kabelstecker
6. Schieben Sie das SAS-Kabel in den SAS-Port, bis ein Klicken zu hören oder zu fühlen ist. Wenn das
Kabel korrekt angeschlossen ist, kann es nicht herausgezogen werden, ohne an der blauen Zunge zu
ziehen.
An einen Systemknoten anschließen
7. Schließen Sie das SAS-Kabel an den SAS-Port an, wobei die blaue Zunge über dem Stecker ist (d. h.
die Zunge zeigt in Richtung der Oberseite des Knotens).
Wenn das Kabel korrekt angeschlossen wird, ist ein Klicken zu hören oder zu spüren, und das Kabel
kann nicht herausgezogen werden, ohne an der blauen Zunge zu ziehen.
8. Führen Sie die SAS-Kabel durch die Kabelträger (siehe Abbildung 48 auf Seite 59).
Abbildung 48. Durch die Kabelträger geführte SAS-Kabel - Beispiel
9. Wenn beide Enden eines SAS-Kabels ordnungsgemäß angeschlossen sind, leuchtet die grüne Verbin-
dungs-LED neben den angeschlossenen SAS-Ports.
In Abbildung 49 auf Seite 60 werden beispielsweise die LEDs von Erweiterungseinschub 1 eines 5U-
Erweiterungsgehäuses gezeigt. Das SAS-Kabel wurde erfolgreich an Port 1 (Eingangsport) angeschlos-
sen. Port 2 (Ausgangsport) enthält kein SAS-Kabel.
Kapitel 4. Systemhardware installieren 59
