Richtlinien für die SAS-Verkabelung
Beim Anschluss von SAS-Kabeln zwischen Erweiterungsgehäusen müssen Sie Richtlinien befolgen, um si-
cherzustellen, dass Ihre Konfiguration gültig ist.
Ausrichtung des Steckers
Achten Sie beim Einstecken von SAS-Kabeln darauf, dass der Stecker (Abbildung 62 auf Seite 72) ord-
nungsgemäß ausgerichtet ist.
• Die Ausrichtung des Steckers muss mit der des Ports übereinstimmen, bevor Sie den Stecker in den
Port stecken. Der Kabelstecker und die Kabelbuchse verfügen über eine Führung und Sie müssen unbe-
dingt darauf achten, dass die Führungen beim Anschließen des Kabels korrekt ausgerichtet sind.
• Schieben Sie den Stecker vorsichtig ein, bis er einrastet. Wenn Sie einen Widerstand spüren, ist der
Stecker wahrscheinlich falsch ausgerichtet. Wenden Sie keine Gewalt an.
• Wenn der Stecker ordnungsgemäß eingesteckt ist, kann er nur durch Ziehen der Haltezunge entfernt
werden.
• Wenn beide Enden eines SAS-Kabels ordnungsgemäß eingesteckt sind, leuchten die grünen Verbin-
dungs-LEDs neben den betreffenden SAS-Ports.

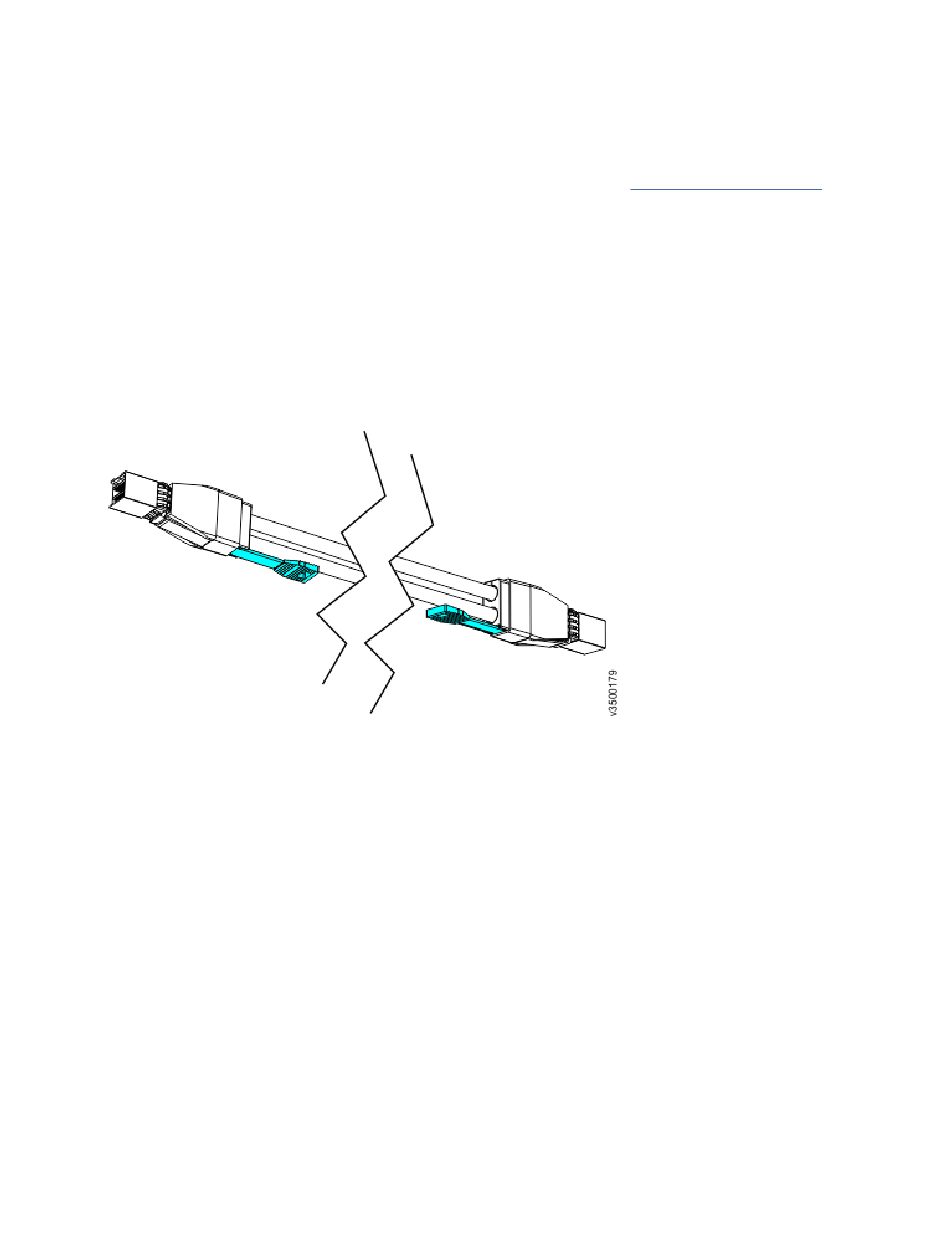

Abbildung 62. SAS-Kabelstecker
Richtlinien
Beachten Sie die folgenden Richtlinien, wenn Sie die Kabel an die SAS-Ports anschließen.
SAS-Kabel anschließen
Beachten Sie die folgenden Richtlinien, wenn Sie die Kabel an die SAS-Ports in 2U-Erweiterungsgehäusen
anschließen.
• Es können maximal 10 Erweiterungsgehäuse in einer Kette an SAS-Port 1 eines Knoteneinschubs ange-
schlossen werden. Die Erweiterungsgehäuse in dieser Kette müssen unterhalb des Controllergehäuses
installiert werden.
• Für -Systeme gilt Folgendes:
– Es können maximal 10 Erweiterungsgehäuse in einer Kette an SAS-Port 2 eines Knoteneinschubs an-
geschlossen werden. Die Erweiterungsgehäuse in dieser Kette müssen oberhalb des Controllerge-
häuses installiert werden.
– Wird eine ungerade Anzahl Erweiterungsgehäuse an ein Controllergehäuse angeschlossen, müssen
Sie darauf achten, dass die an SAS-Port 1 der Knoteneinschübe angeschlossene SAS-Erweiterungs-
gehäusekette ein Erweiterungsgehäuse mehr enthält als die SAS-Erweiterungsgehäusekette, die an
SAS-Port 2 des Einschubs angeschlossen ist.
72 IBM FlashSystem 5000 : FlashSystem 5000 Handbuch für die Schnellinstallation
