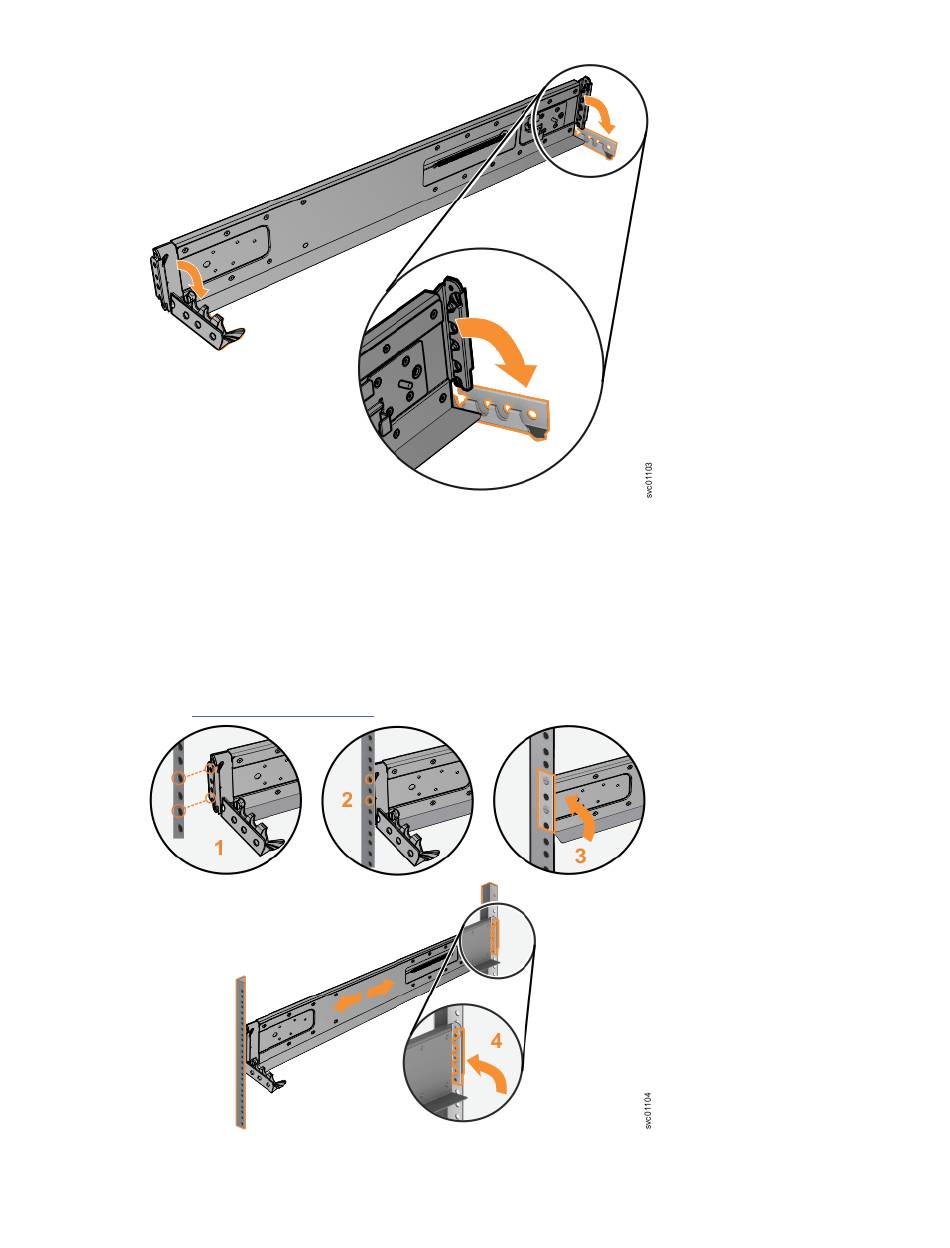

Abbildung 8. Scharnierhalterungen öffnen
6. Richten Sie die Löcher in der Schienenhalterung an den Löchern in den vorderen und hinteren Flan-
schen des Rackschranks aus.
Stellen Sie sicher, dass die Schienen innerhalb des Rackschranks ausgerichtet sind.
7. Drücken Sie am hinteren Ende der Schiene die beiden Halterungsstifte in die Löcher in den Rackflan-
schen.
8. Schließen Sie die hintere Scharnierhalterung, um die Schiene am Flansch des Rackschranks zu be-
festigen.
(Siehe Abbildung 9 auf Seite 24.)
Abbildung 9. Scharnierhalterungen schließen
24 IBM FlashSystem 5000 : FlashSystem 5000 Handbuch für die Schnellinstallation
