IBM FlashSystem 5000 Handbuch Seite 84

2 Rändelschrauben für Befestigung am Rack
3 Netzteil-LEDs
4 Netzteile
5 Netzteilblende (1U)
6 Frontblende (4U)
Die Konsolanzeige (
Tabelle 29 auf Seite 66 werden die Funktion und Bedeutung der LEDs an der vorderen Konsolanzeige
beschrieben.
Tabelle 29. LEDs der Konsolanzeige
Funktion Farbe
Betrieb Grün
Identifikation Blau
Gehäusefehler Bernsteinfarben
Das 5U-Erweiterungsgehäuse enthält zwei Netzteile (
Vorderseite des Gehäuses zugegriffen werden kann. Jedes Netzteil verfügt über eine eigene Gruppe von
LEDs (siehe Abbildung 57 auf Seite 66).

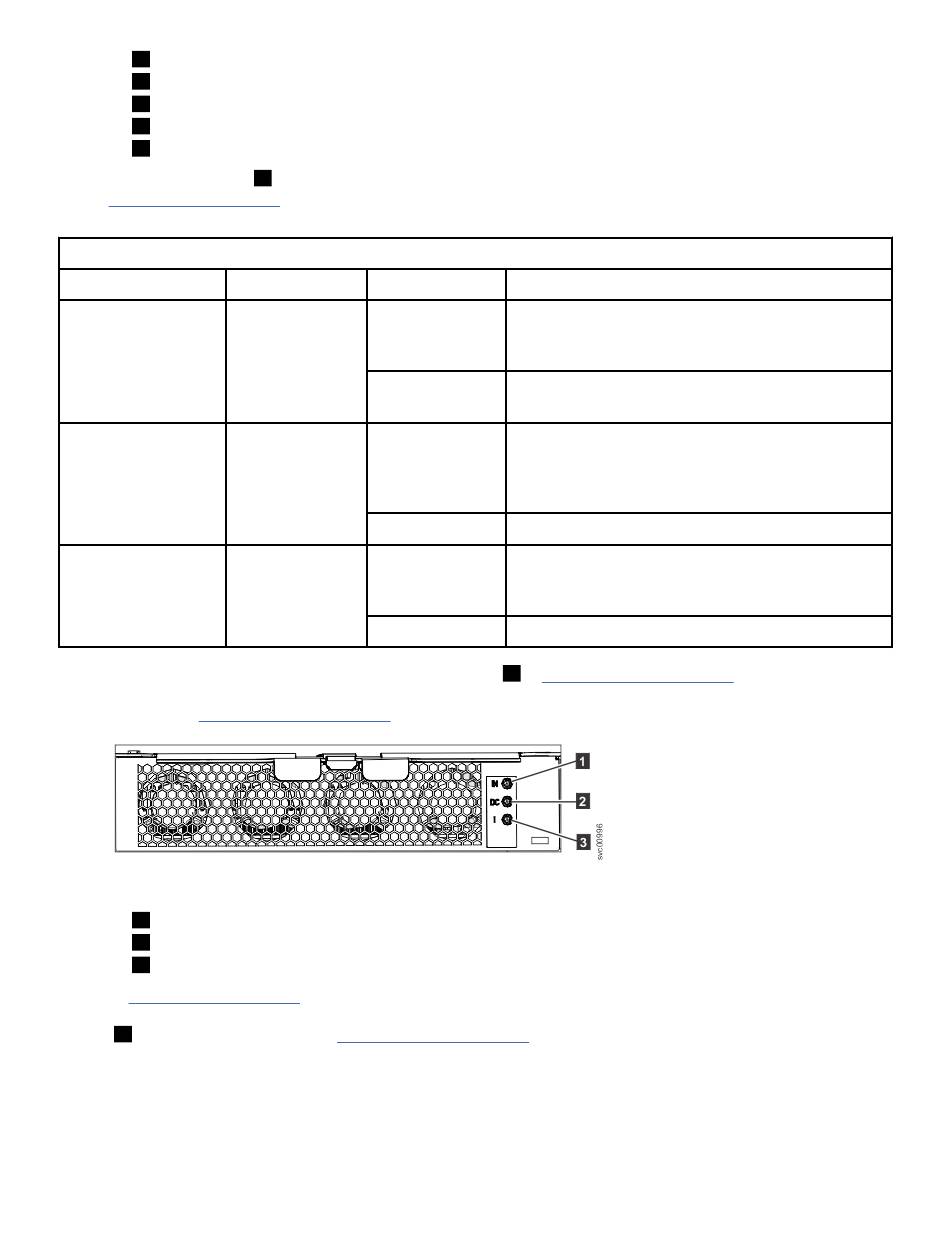

Abbildung 57. LEDs an der Vorderseite eines Netzteils
1 Eingangsleistung
2 Gleichstrom
3 Fehleranzeige
In Tabelle 30 auf Seite 67 werden die Funktions- und Statusangaben durch die einzelnen LEDs aufge-
führt. Auf die Netzkabel für die einzelnen Netzteile kann von der Rückseite des Erweiterungsgehäuses
( 1 ) zugegriffen werden (siehe Abbildung 60 auf Seite 69).
66 IBM FlashSystem 5000 : FlashSystem 5000 Handbuch für die Schnellinstallation
1 ) enthält drei LEDs, die den Betriebsstatus des Erweiterungsgehäuses angeben. In
Status
Ein
Aus
Ein
Aus
Ein
Aus
Beschreibung
Das Erweiterungsgehäuse wird mit Strom ver-
sorgt. Diese LED wird vom Erweiterungsgehäuse
gesteuert.
Das Erweiterungsgehäuse wird nicht mit Strom
versorgt.
Identifiziert das Erweiterungsgehäuse. Diese LED
wird vom System gesteuert. Verwenden Sie die
Management-GUI oder die Serviceschnittstelle
zur Identifikation eines Gehäuses.
Das Erweiterungsgehäuse arbeitet normal.
Das Erweiterungsgehäuse wird gestartet oder es
wurde ein Fehler einer Komponente innerhalb des
Gehäuses festgestellt.
Es wurden keine Fehler festgestellt.
4 in Abbildung 56 auf Seite 65), auf die von der
