Kabelträger installieren oder austauschen
Verwenden Sie diese Prozeduren, um den Kabelträger für das 5U-Erweiterungsgehäuse zu installieren.
Sie können diese Prozeduren auch verwenden, um eine fehlerhafte Kabelträgerbaugruppe auszutau-
schen.
Informationen zu diesem Vorgang
Während der Erstinstallation des 5U-Erweiterungsgehäuses müssen Sie den Kabelträger anbringen. Es ist
auch möglich, dass sie einen fehlerhaften Kabelträger gegen einen neuen Kabelträger aus dem FRU-Be-
stand austauschen müssen.
Der Kabelträger besteht aus einer oberen und unteren Kabelträgerbaugruppe (siehe Abbildung 40 auf
Seite 55).

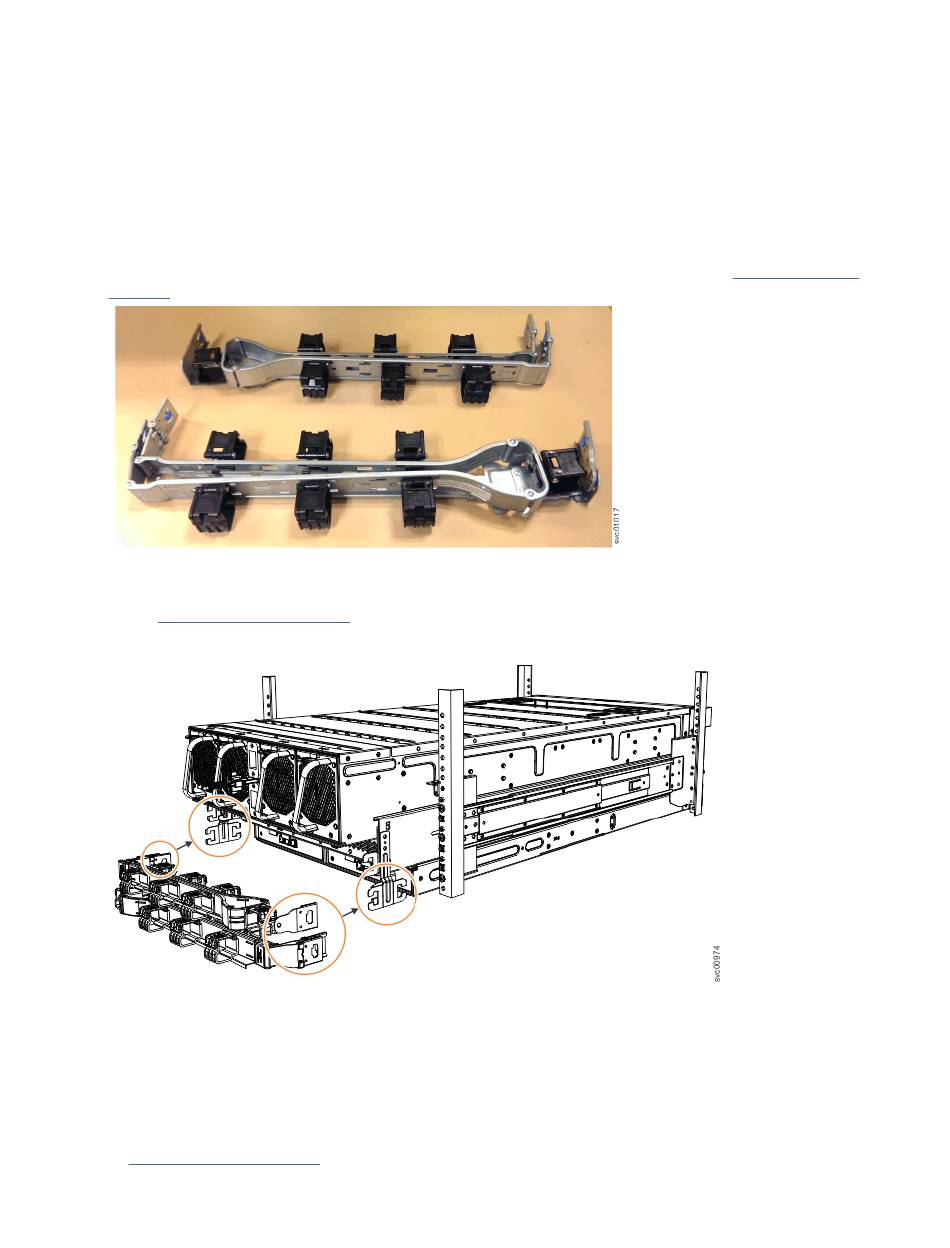

Abbildung 40. Obere und untere Kabelträgerbaugruppe
Wie in Abbildung 41 auf Seite 55 gezeigt, werden die Halteschienenanschlüsse der einzelnen Kabelträ-
gerbaugruppen auf den Schienenhaken am Ende der Halteschienen installiert.
Abbildung 41. Obere und untere Kabelträgerbaugruppe
Vorgehensweise
1. Entfernen Sie die Befestigungsriemen von der oberen und unteren Kabelträgerbaugruppe. Die Riemen
werden nur für den Versand verwendet.
Obere Kabelträgerbaugruppe installieren
In Abbildung 42 auf Seite 56 werden die Anschlüsse an der oberen Kabelträgerbaugruppe gezeigt.
