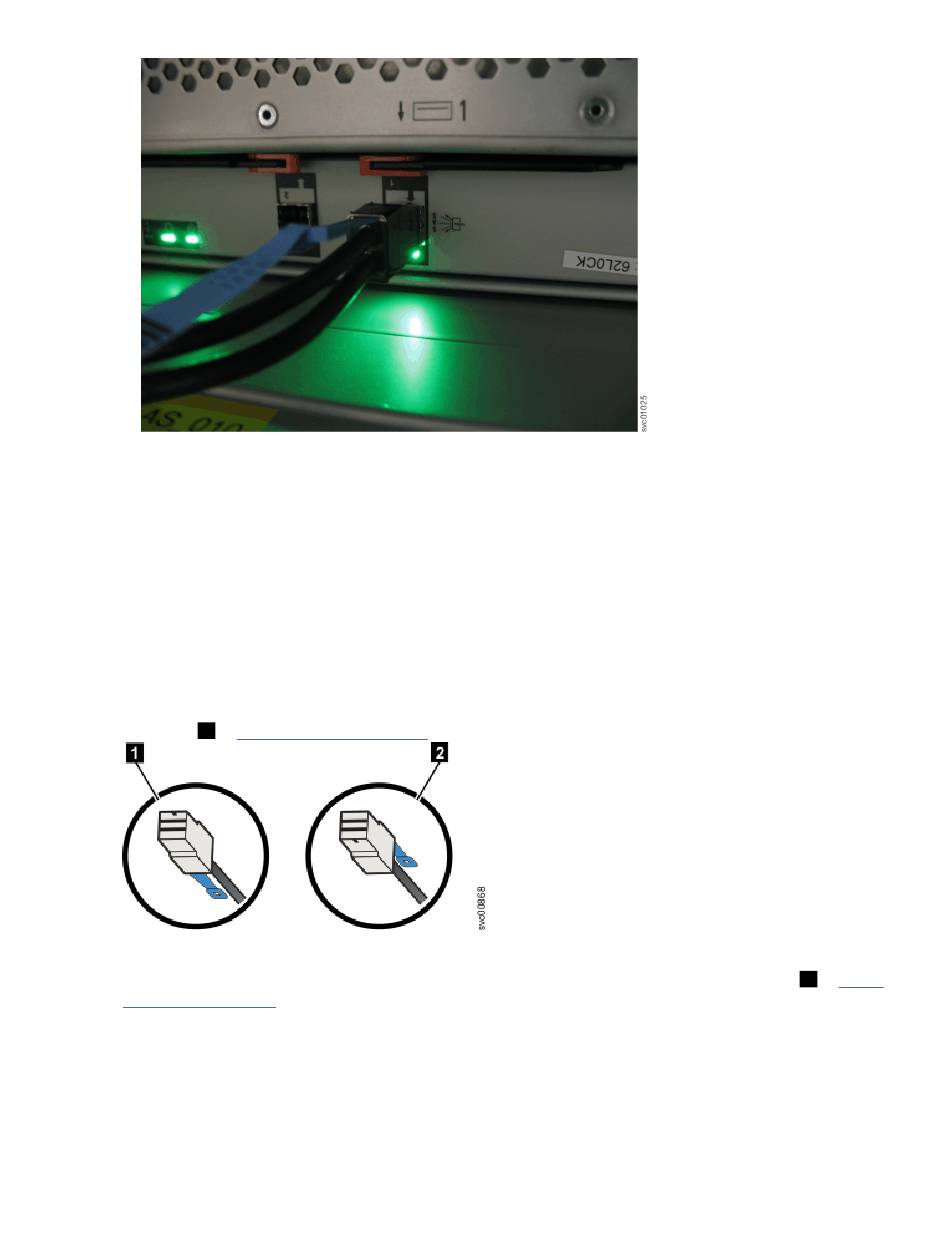

Abbildung 49. Ordnungsgemäß an SAS-Port angeschlossenes SAS-Kabel
5U-Erweiterungsgehäuse anschließen
Wenn Sie 5U-Erweiterungsgehäuse im Rack installiert haben, müssen Sie die Erweiterungsgehäuse an die
einzelnen Systeme anschließen, die die Erweiterungsgehäuse verwenden. Das System benötigt die Soft-
wareversion 7.8.0. Ist die Softwareversion 7.8.0 nicht auf dem System installiert, darf das Erweiterungs-
gehäuse nicht angeschlossen werden.
Informationen zu diesem Vorgang
Anmerkung: Wenn Sie SAS-Kabel anschließen, müssen Sie darauf achten, dass der Stecker ordnungsge-
mäß am Knoten und am Erweiterungsgehäuse ausgerichtet ist.
• Bei 2U-Erweiterungsgehäusen (12 oder 24 Laufwerke) muss sich die blaue Haltezunge unter dem Kabel
befinden (
1
in Abbildung 50 auf Seite 60).
Abbildung 50. Ausrichtung der Stecker von SAS-Kabeln
• Bei 5U-Erweiterungsgehäusen muss sich die blaue Haltezunge über dem Stecker befinden (
dung 50 auf Seite 60).
• Schieben Sie den Stecker vorsichtig ein, bis er einrastet. Wenn Sie einen Widerstand spüren, ist der Ste-
cker wahrscheinlich falsch ausgerichtet. Wenden Sie keine Gewalt an.
• Wenn der Stecker ordnungsgemäß eingesteckt ist, kann er nur durch Ziehen der Haltezunge entfernt
werden.
Beachten Sie die folgenden Richtlinien, wenn Sie die Kabel an die SAS-Ports anschließen.
• Zwischen einem Port an einem linken Einschub und einem Port an einem rechten Einschub der Erweite-
rungsgehäuse darf kein Kabel angeschlossen werden.
60 IBM FlashSystem 5000 : FlashSystem 5000 Handbuch für die Schnellinstallation
