Die Bedeutung der LEDs ist mit der der LEDs am Wechselstromnetzteil vergleichbar. Problemdiagnose
und Serviceprozeduren sind identisch. Ausführliche Informationen finden Sie in „System einschalten" auf
Seite 77.

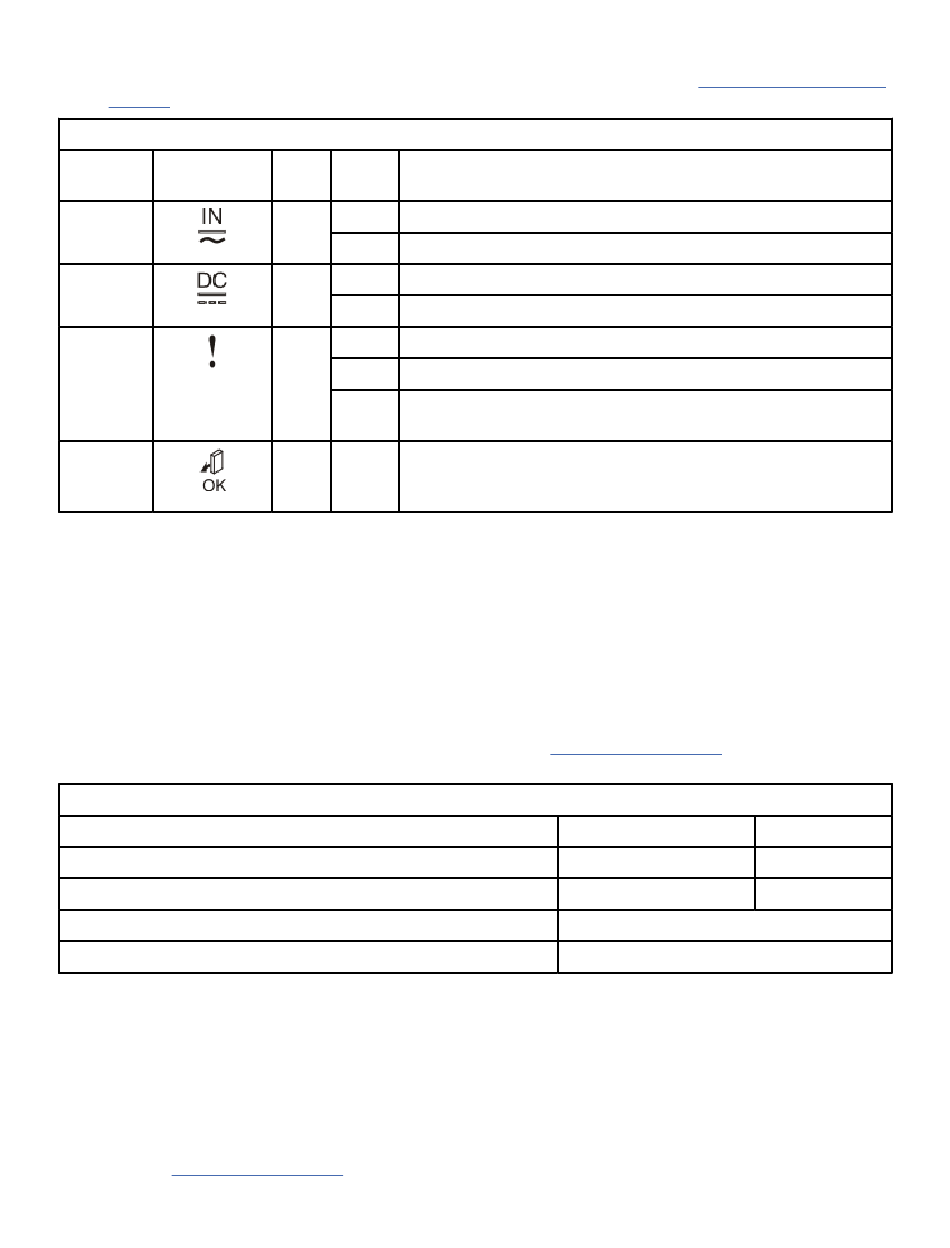

Tabelle 19. LED-Anzeigen am Gleichstromnetzteil
Name
Kennzeich-
nung
Eingangs-
status
Ausgangs-
status
Fehler
(Ohne)
Gleichstromnetzteil an eine Gleichstromquelle anschließen
Ein Gehäuse mit Gleichstromanschluss enthält zwei Gleichstromnetzteile. Jedes Netzteil muss an einer
geeigneten -48V-Gleichstromquelle angeschlossen sein. Schließen Sie die beiden Netzteile an verschie-
dene Gleichstromquellen an, um Redundanz für den Fall eines Stromkreisausfalls bereitzustellen.
Anmerkung: Die Verbindung zur Gleichstromquelle muss vom Kundendienst hergestellt werden. Stellen
Sie sicher, dass die Verbindung gemäß allen Anforderungen des verwendeten Geräts hergestellt wird.
Schließen Sie die Gleichstromnetzteile mithilfe der gelieferten Kabel an die Stromquellen an. Verwenden
Sie nur das von IBM gelieferte Gleichstromkabel (IBM Teilenummer 00AR087), um das Netzteil an eine
Gleichstromquelle anzuschließen.
Die Anforderungen an die Eingangsspannung müssen die in Tabelle 20 auf Seite 18 angegebenen Werte
erfüllen.
Tabelle 20. Anforderungen an die Eingangsspannung des Gleichstromnetzteils
Anforderung
Spannung (V DC)
Augenblicksspannung (V DC für < 1 Sekunde)
Einschaltstromspitze (-48V DC)
Zeitverzögerung bis zur Anzeige, dass der Strom abgeschaltet ist
Wichtig: Jedes Netzteilkabel muss durch einen 20-A-Trennschalter geschützt sein. Bei diesen Anweisun-
gen wird davon ausgegangen, dass sich der Trennschalter außerhalb der Gleichstromversorgungseinheit
befindet. Ausführliche Informationen finden Sie in der Dokumentation der Gleichstromversorgungseinheit
und des Trennschalters. Gehen Sie gemäß den Anweisungen in dieser Dokumentation vor, um den Trenn-
schalter an die Stromversorgungseinheit und das Gleichstromkabel an den Trennschalter anzuschließen.
An einem Ende des Kabels befindet sich ein Stecker, der in das Gleichstromnetzteil passt. Am anderen
Ende des Kabels ist jede einzelne Ader jeweils mit einer 6-mm-Kabelöse für einen M6-Bolzen versehen.
Sorgen Sie nach dem Anschluss der Kabelösen an den Versorgungsstromkreis für ausreichende Zugent-
lastung. Tabelle 21 auf Seite 19 enthält eine Auflistung der Aderfarben.
18 IBM FlashSystem 5000 : FlashSystem 5000 Handbuch für die Schnellinstallation
Farbe Status
Beschreibung
Grün
Aus
Keine Eingangsleistung festgestellt
Ein
Eingangsgleichspannung festgestellt
Grün
Aus
Netzteil stellt keine Ausgangsgleichspannung bereit
Ein
Netzteil stellt Ausgangsgleichspannung bereit
Gelb
Aus
Kein Fehler festgestellt
Ein
Netzteilfehler wurde festgestellt
Blinken Netzteil wird gerade identifiziert. Eventuell wurde ein Fehler
festgestellt.
Blau
nicht
Nicht verwendet
zutref-
fend
Min
Max
-48
-60
-36
-75
34 A
5 ms
