2 Rändelschrauben für Befestigung am Rack
3 Netzteil-LEDs
4 Netzteile
5 Netzteilblende (1U)
6 Frontblende (4U)
Jedes Netzteil hat einen Netzteilanschluss und ein Netzkabel, auf die von der Rückseite des Gehäuses
zugegriffen werden kann. Die Stromversorgung wird bereitgestellt, indem ein C19/C20-Netzkabel an das
Netzteil angeschlossen und (falls erforderlich) der Versorgungsstromkreis eingeschaltet wird. Das Erwei-
terungsgehäuse hat keinen Netzschalter.
Vorgehensweise
1. Schließen Sie die C19/C20-Netzkabel an die Netzteilanschlüsse an der Rückseite des Erweiterungsge-
häuses an.
Das Gehäuse schaltet sich automatisch ein und beginnt mit den Selbsttests beim Einschalten (Power
On Self-Tests, POST).
2. Befestigen Sie die Netzkabel im Kabelhalter an den einzelnen Netzteilanschlüssen an der Rückseite
des Gehäuses (siehe Abbildung 53 auf Seite 63). Stellen Sie außerdem sicher, dass jedes Kabel ent-
lang eines der Kabelträger befestigt wird. Die Kabelträger halten auch die SAS-Kabel.

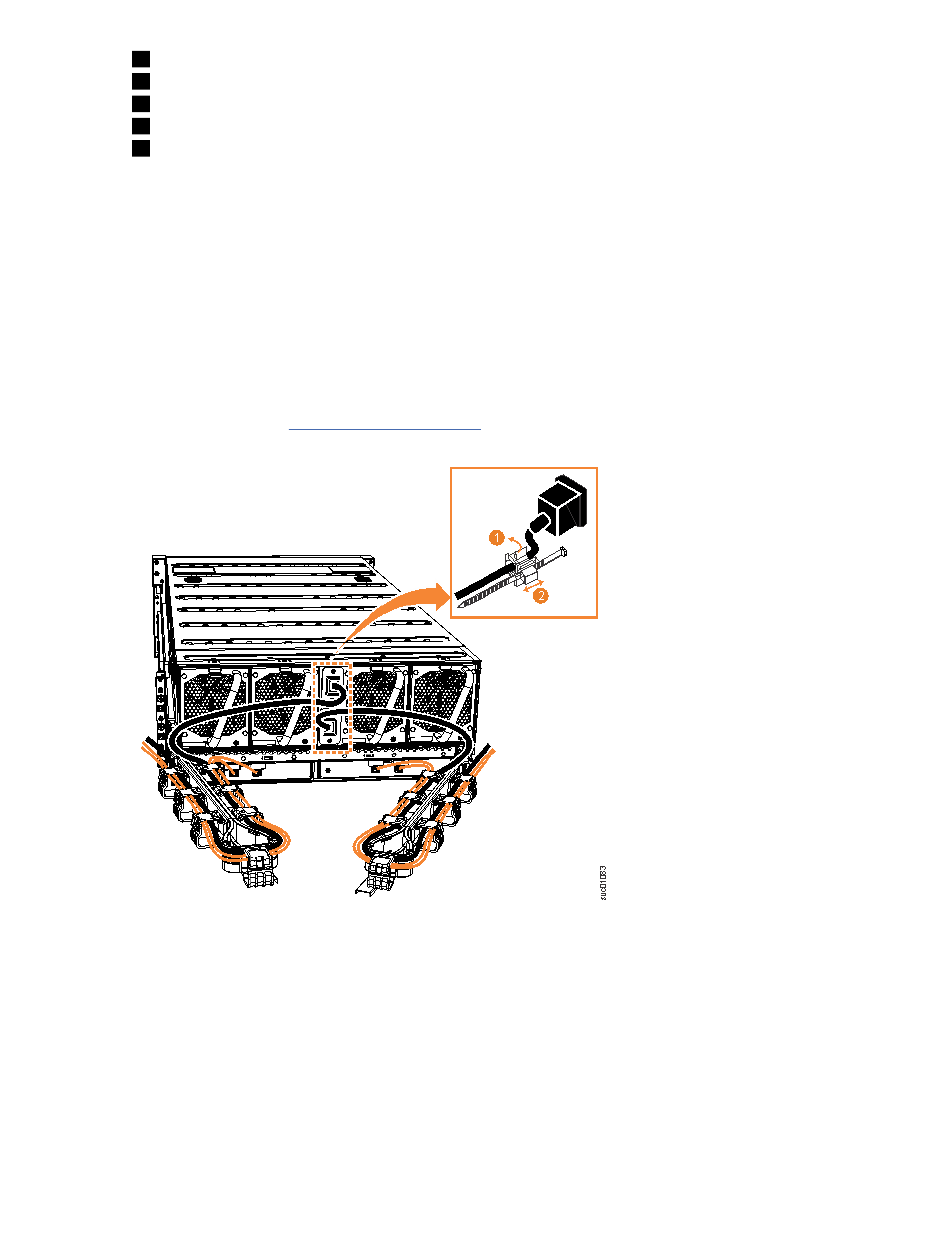

Abbildung 53. Netzkabel sichern
Wichtig: Jedes Netzkabel muss immer durch einen Kabelhalter gesichert werden. Stellen Sie außer-
dem sicher, dass jedes Kabel entlang eines der Kabelträger befestigt wird. Durch die Sicherung blei-
ben die Netz- und SAS-Kabel auch angeschlossen, wenn das Erweiterungsgehäuse aus dem Rack ge-
zogen wird, um Serviceaufgaben auszuführen.
