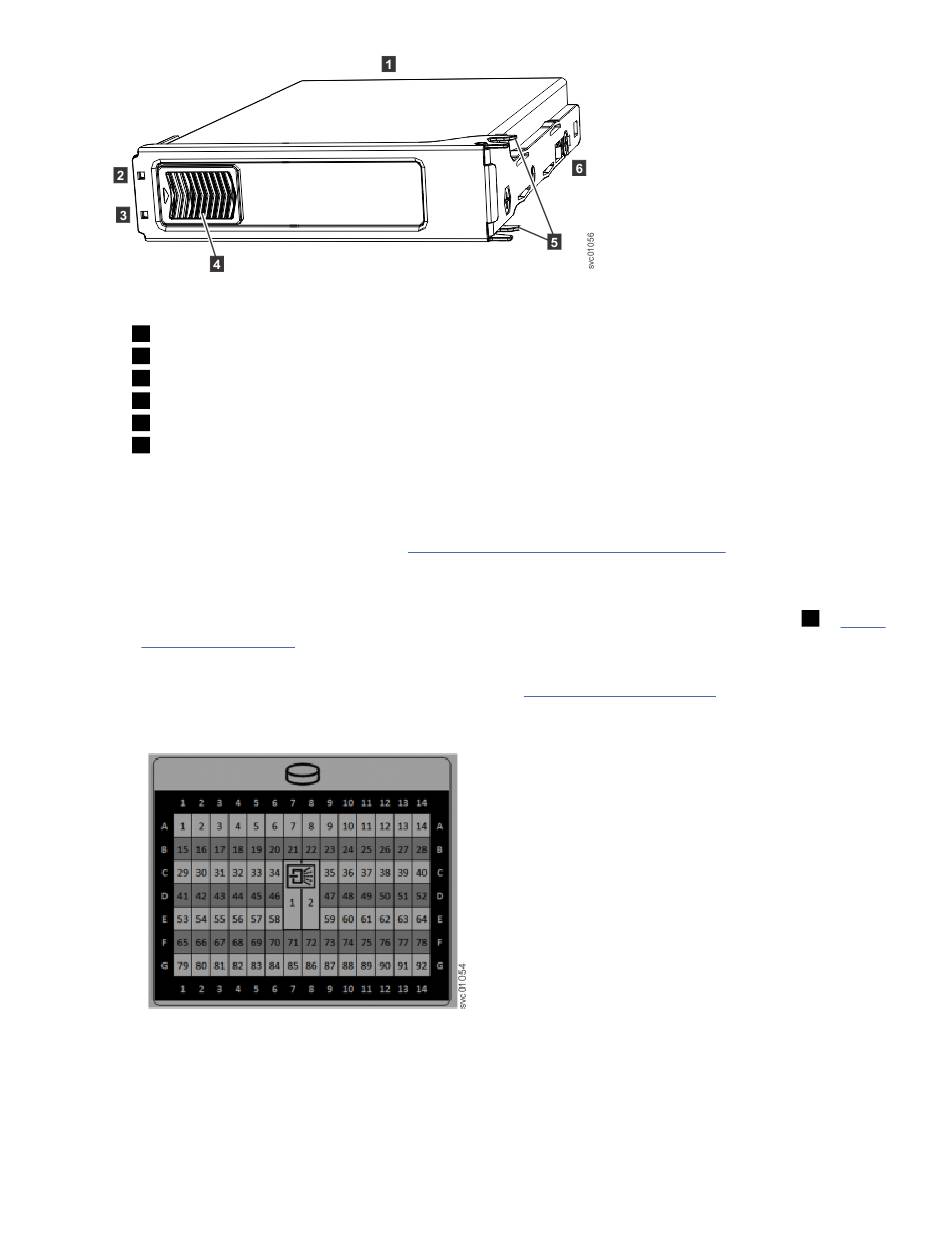

Abbildung 30. Laufwerkbaugruppe
1
Plattenlaufwerk
2
Onlineanzeige
3
Fehleranzeige
4
Entriegelungshebel
5
Haken der Laufwerkverriegelung
6
Laufwerkwagen
Vorgehensweise
1. LeseneSie alle verfügbaren Sicherheitsinformationen.
2. Entfernen Sie die Abdeckung (siehe „Obere Abdeckung entfernen" auf Seite 43).
3. Suchen Sie den leeren Laufwerkschacht, in den das neue Laufwerk eingebaut werden soll, oder den
Laufwerkschacht, der das fehlerhafte Laufwerk enthält, das ausgetauscht werden soll.
Anmerkung: Bei einem fehlerhaften Laufwerk leuchtet die bernsteinfarbene Fehler-LED (
dung 30 auf Seite 49) auf. Tauschen Sie ein Laufwerk nur dann aus, wenn die Fehler-LED des Lauf-
werks leuchtet oder wenn in einer Korrekturprozedur dazu aufgefordert wird.
Auf einem Etikett an der Gehäuseabdeckung (siehe Abbildung 31 auf Seite 49) wird die Position der
Laufwerkschächte im Gehäuse gezeigt. Die Laufwerkschächte sind von links nach rechts mit 1 bis 14
nummeriert und von der Rückseite zur Vorderseite des Gehäuses mit A bis G gekennzeichnet.
Abbildung 31. Laufwerkpositionen in einem 5U-Erweiterungsgehäuse
Die Laufwerkschächte müssen nacheinander gefüllt werden, wobei in der linken hinteren Ecke
(Schacht 1, Feld A1) begonnen wird. Installieren Sie die Laufwerke nacheinander von links nach
rechts und von hinten nach vorne in den Schächten. Füllen Sie immer eine Reihe ganz auf, bevor Sie
Laufwerke in der nächsten Reihe installieren.
Kapitel 4. Systemhardware installieren 49
