6.6.1 Einfache Abschirmung

Die einfache Abschirmung in der Norm ANSI/ASHRAE 135-1995 definiert. Die Lösung
profitiert davon, nur über einen Erdungsanschluss der Abschirmung zu verfügen. Dadurch
wird die Möglichkeit für eine Erdschleife des Ausgleichsstroms wesentlich verringert. In
diesen Systemen muss die Abschirmung der Kommunikationskabel an allen Stationen bis
auf eine von der Erde isoliert werden. An jeder Station müssen die Abschirmungen der
zwei Kabel miteinander verbunden und von der Erde isoliert werden. Als beste Lösung
hierfür hat sich die Verwendung von Schrumpfschlauch erwiesen. Die einfache
Abschirmung ist eine gute Herangehensweise, wenn das System lange
Kommunikationskabel verwendet. Wenn zwei Gebäude über das gleiche
Kommunikationskabel angschlossen werden müssen, sollte die Verwendung von
Glasfaserkabeln in Erwägung gezogen werden. Damit wird verhindert, dass ein
Blitzschlag von einem Gebäude zum anderen übertragen wird. Darüber hinaus können
Erdpotenzialunterschiede vernachlässigt werden.

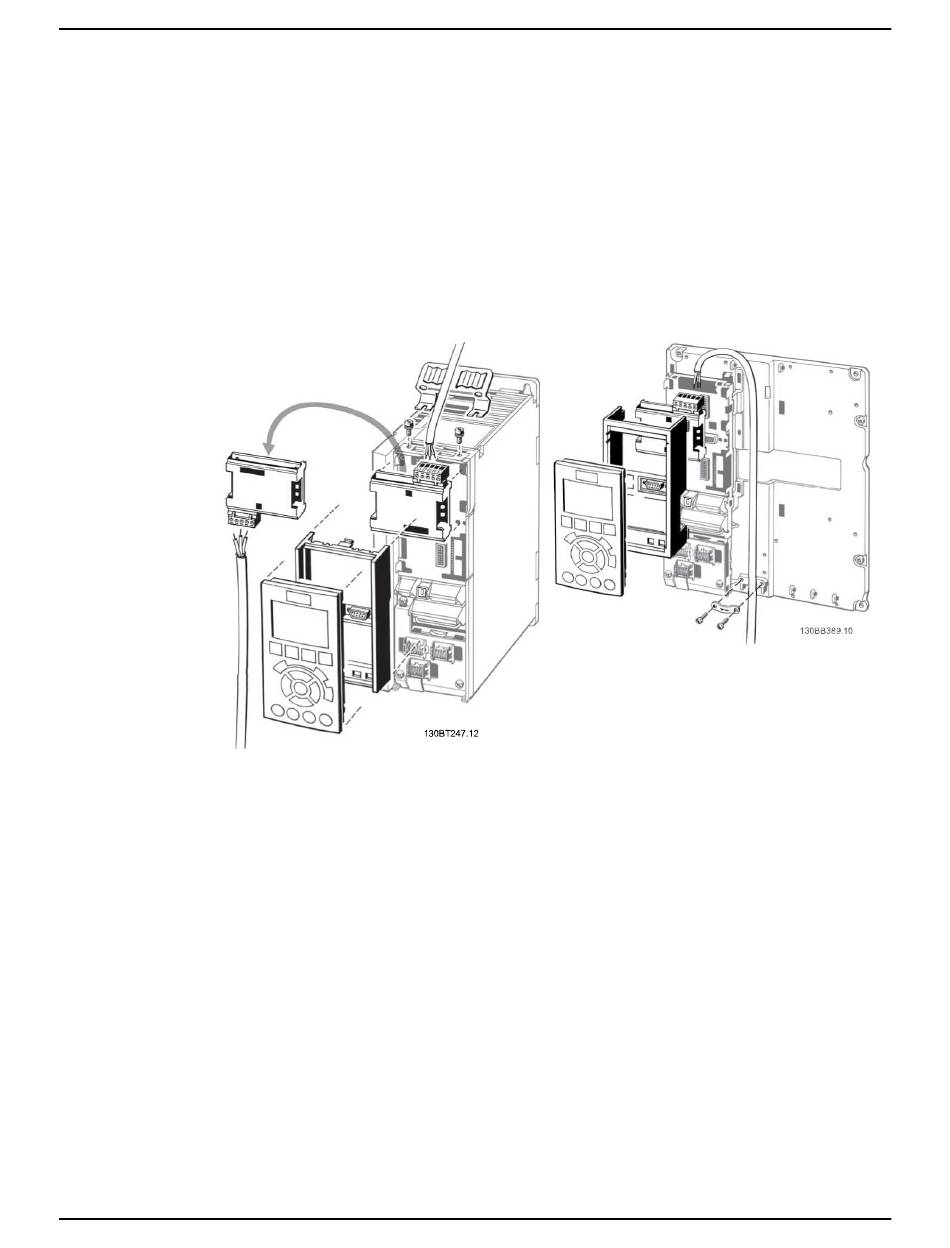

Abbildung 88: Installation einer einfachen Abschirmung für programmierbare API MCO301

6.6.2 Mehrfache Abschirmung

Wenn der Abstand zwischen den einzelnen Antrieben begrenzt ist, dann wird empfohlen,
die Abschirmung an beiden Enden des Buskabels mit der Erde zu verbinden. So wird ein
maximaler Schutz vor EMV-Rauschen gewährleistet. Um die Abschirmung an beiden
Enden zu verbinden, ist es notwendig, dass jedes programmierbare API-Gerät MCO301
das gleiche Erdpotenzial besitzt. Ansonsten fließt ein Ausgleichsstrom in der
Kabelabschirmung und sorgt für Störungen sowie eine schwache Systemleistung. Eine
geringe Impedanz zum Erdungsanschluss der Abschirmung kann durch die Verbindung
der Abschirmungsoberfläche zur Erde mithilfe einer Kabelschelle oder einer leitenden
Kabelverschraubung erreicht werden. Wenn dies nicht möglich ist, kann mithilfe von
Schrumpfschläuchen eine Isolation der Abschirmung vom Gehäuse des Antriebs erreicht
werden. Beachten Sie, dass die Kabel der programmierbaren API MCO301 mit
größtmöglichem Abstand zu anderen Kabeln, wie beispielsweise Netz- oder
Motorkabeln, verlegt werden müssen.
