Verbinden Sie die Abschirmung des Motorkabels sowohl mit dem Abschirmblech des
frequenzgesteuerten Antriebs als auch mit dem Metallgehäuse des Motors.
Stellen Sie die Verbindungen mit der Abschirmung über die größtmögliche Oberfläche
her (Kabelschelle). Dies ist über die mitgelieferten Installationsvorrichtungen innerhalb
des Frequenzumrichters möglich.
5.4.3 Kabellänge und -querschnitt
Die EMV-Prüfung des einstellbaren Frequenzumrichters wurde mit einem Kabel einer
bestimmten Länge durchgeführt. Halten Sie das Motorkabel zu kurz wie möglich, um das
Rauschen und die Blindströme zu verringern.
5.4.4 Taktfrequenz
Wenn Frequenzumrichter zusammen mit Sinusfiltern verwendet werden, um die
akustischen Geräusche eines Motors zu verringern, muss die Taktfrequenz entsprechend
den Anweisungen in Abschnitt [14–01] Taktfrequenz eingestellt werden.
Nummer der
Klemme
1)
Anschluss Schutzerde
Hinweis: Setzen Sie in Motoren ohne Phasentrennpapier oder einer anderen für den
Betrieb mit einer Spannungsversorgung geeigneten Isolationsverstärkung (wie bei einem
Frequenzumrichter) am Ausgang des Frequenzumrichters einen Sinusfilter ein.

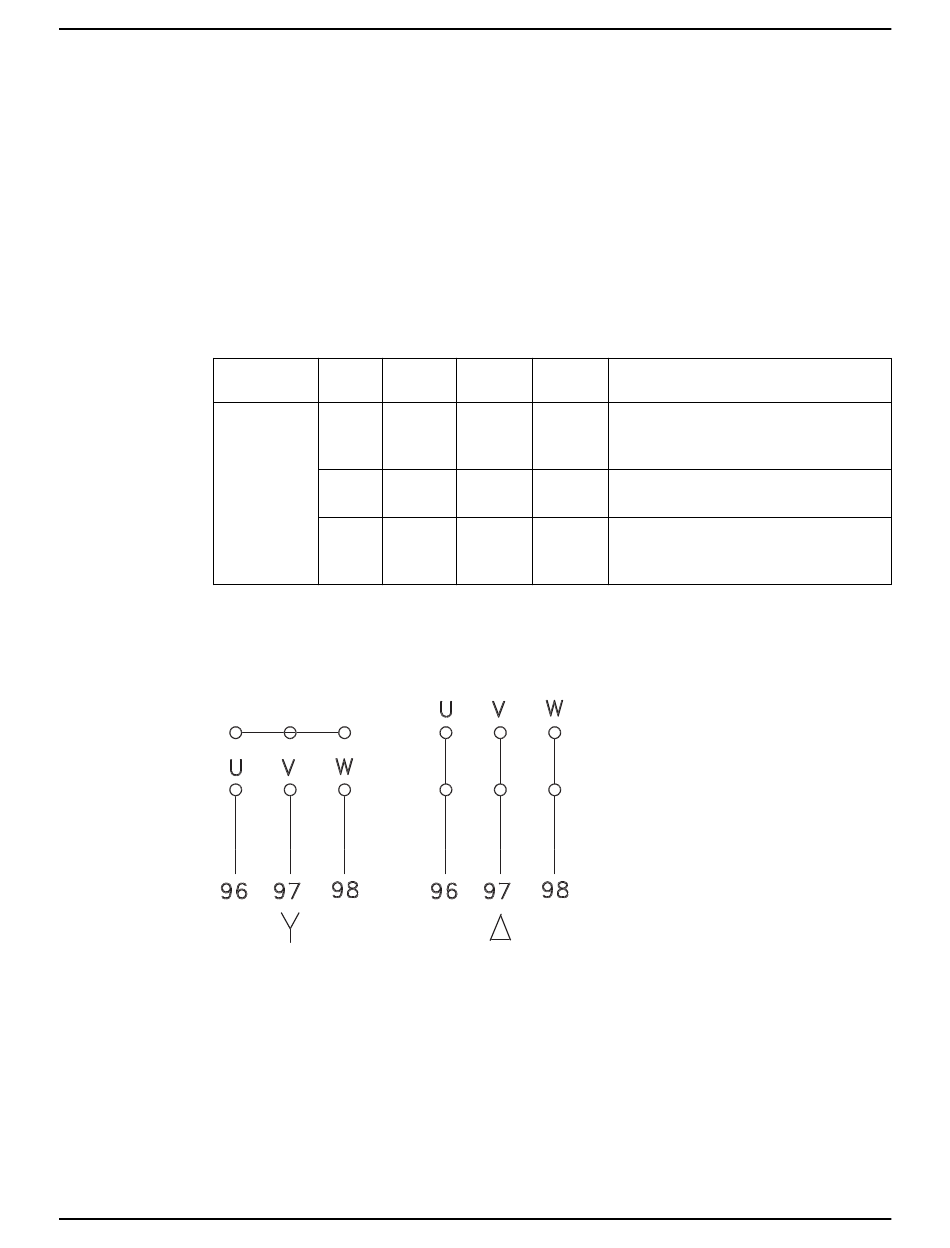

Abbildung 48: Motoranschlüsse
Intelligenter Pumpenregler 1.1 - 90 kW HANDBUCH
96
97
98
U
V
B
U1
V1
W1
W2
U2
V2
U1
V1
W1
5 Elektrischer Anschluss
99
Beschreibung
1)
PE
Motorspannung 0 – 100% der AC-
Netzspannung.
3 Drähte aus dem Motor
1)
PE
Dreiecksanschluss
6 Drähte
1)
PE
Sternanschluss U2, V2, W2
U2, V2 und W2 können getrennt miteinander
verbunden werden
59
