6. Bringen Sie das Kabel an.
7. Befestigen Sie das Kabel mit Kabelhaltern in seiner Position. Die Oberseite des
Frequenzumrichters verfügt über vorgebohrte Gewindebohrungen, um die
Kabelhalter am Gerät zu befestigen.
1
2

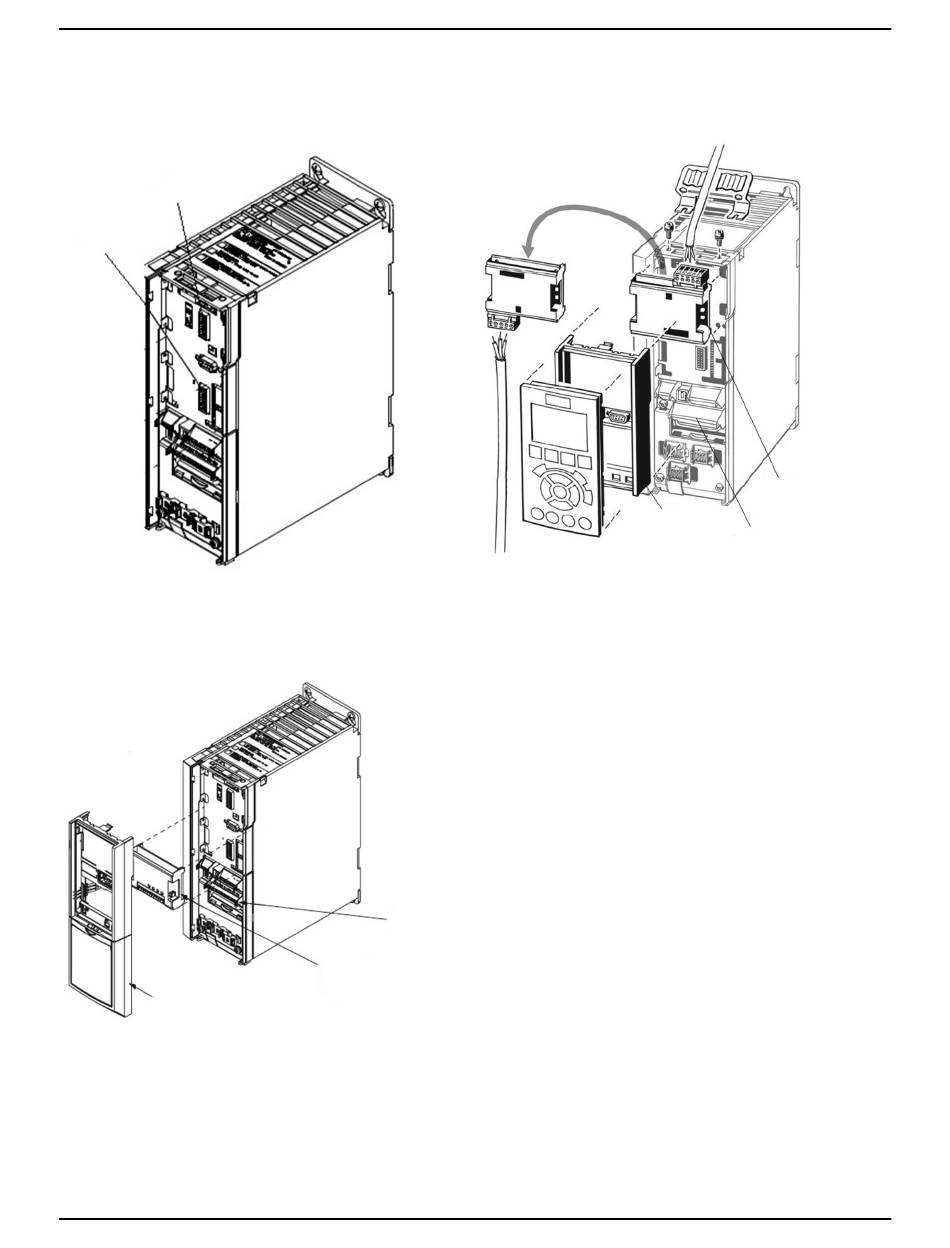

Abbildung 76: Positionen der Steckplätze A und B
1. Steckplatz A
2. Steckplatz B
3
Abbildung 78: Installation der Optionskarte B
1. Steuerklemmen
2. Option B
3. LCP-Rahmen
Intelligenter Pumpenregler 1.1 - 90 kW HANDBUCH
Abbildung 77: Installation der Optionskarte A
1. Option A
2. Steuerklemmen
3. LCP-Rahmen
1
2
6 MCO301 Programmierbare API
1
3
2
