4 Mechanische Installation

4.4.7 Installation der Deckplatte

1

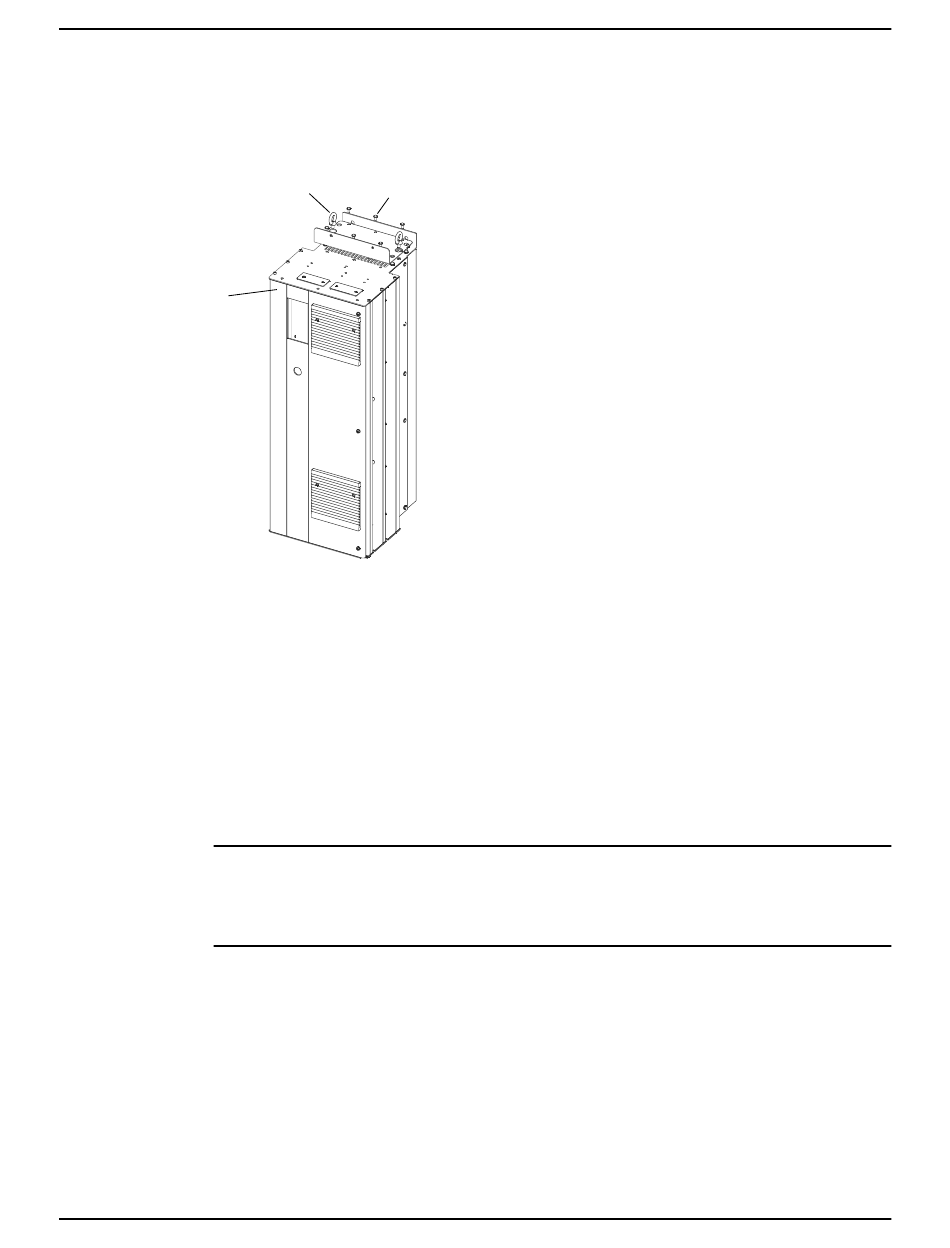

Abbildung 31: Installation der NEMA 3R-Deckplatte
1. Deckplatte
2. Augenschraube
3. Schraube ohne Sicherungsscheibe
1. Entfernen Sie die vier (4) Schrauben an der Rückseite der oberen Entlüftungsöffnung.
2. Setzen Sie die Deckplatte über die obere Entlüftungsöffnung.
3. Sichern Sie die Deckplatte mit sechs (6) Schrauben ohne Sicherungsscheiben. Diese
finden Sie im Beutel. Ziehen Sie diese mit 2,3 Nm (20in/lbs) fest.
4. Sollten für die Anwendung Augenschrauben zum Anheben erforderlich sein,
entfernen Sie die beschichteten Augenschrauben, die mit dem Gerät geliefert wurden,
und ersetzen Sie diese mit den rostfreien Augenschrauben aus dem Beutel.
HINWEIS:
KLASSIFIZIERUNG UL NEMA 3R
Die Augenschrauben sind nicht erforderlich um die Klassifizierung UL NEMA 3R zu
erfüllen.
4.4.8 Installation der Kabeleinführung
1. Lösen Sie 6 Schrauben (T25) von der D1h oder 8 Schrauben (T25) von der T2h und
entfernen Sie die bestehende Kabeleinführung und die Dichtung von der Unterseite
des Frequenzumrichters.
2. Stellen Sie sicher, dass der Flasch am Frequenzumrichter für die Vorbereitung auf die
neue Dichtung glatt und sauber ist.
3. Setzen Sie die neue Kabeleinführung auf die Öffnung. Die Dichtungsseite weist dabei
zur Öffnung.
4. Sichern Sie die neue Kabeleinführung mit den beiliegenden Schrauben mit
Sicherungsscheiben, (6 Stück) für D1h oder (8 Stück) für die D2h, am
Frequenzumrichter. Ziehen Sie diese mit 2,3 Nm (20in/lbs) fest.
42
– Für die Deckplatte, Hubösen (2) und Schrauben (6) ohne Sicherungsscheiben.
– Für die Kabeleinführung, Schrauben (6) für D1h oder (8) für D2h. Die Schrauben
verfügen über Sicherungsscheiben.
– Für die NEMA 3R-Abdeckung, Schrauben (6) mit Sicherungsscheiben.
2
3
