5 Elektrischer Anschluss
Tabelle 18: Funktionen der Statusleuchten
Farbe
Grün
Gelb
Rot

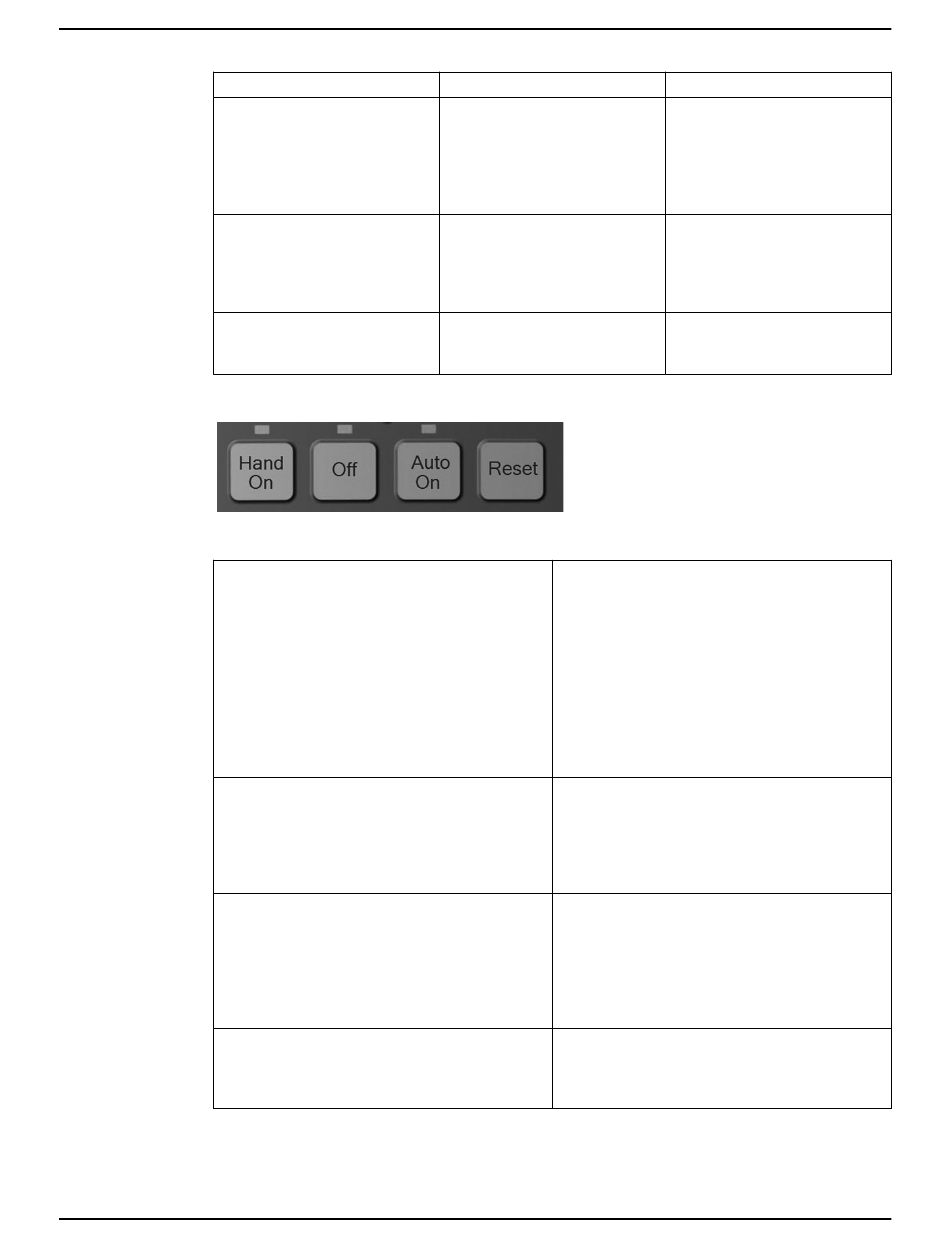

5.15.5 Bedientasten
Tabelle 19: Funktionen der Bedientasten
Manuell Ein
Aus
Auto-Ein
Reset
86
Anzeige
EIN
WARNUNG
ALARM
Die Taste [Manuell Ein] aktiviert die Steuerung des
Antriebs über die LCP-Schnittstelle. Ein Druck auf die
Taste [Manuell Ein] startet auch den Motor. Die Drehzahl
kann manuell über die Pfeiltasten angepasst werden. Die
Taste [Manuell Ein] kann über den Parameter [0–40]
[Manuell Ein]-LCP Taste aktiviert oder deaktiviert werden.
Wenn [Manuell Ein] aktiv ist, kann der Antrieb
folgendermaßen gestoppt werden:
• Startsignal an DI 18
• Die Taste [Aus]
• Stoppbefehl aus der seriellen Kommunikation
Ein Druck auf die Taste [Aus] stoppt den Motor. Die Taste
[Aus] kann über den Parameter [0–41] [Off]-LCP Taste
aktiviert oder deaktiviert werden. Wenn keine externe
Stoppfunktion ausgewählt wurde und die Taste [Aus]
deaktiviert ist, kann der Motor nur gestoppt werden,
indem die Spannungsversorgung getrennt wird.
Durch Druck auf die Taste [Auto-Ein] kann der Antrieb
über die externen Eingänge und / oder die serielle
Kommunikation gesteuert werden. Wenn auf den
externen Eingängen und / oder über die serielle
Kommunikation ein Startsignal gesendet wird, startet der
Antrieb. Diese Taste kann über [0–42] [Auto-Ein]-LCP
Taste aktiviert und deaktiviert werden.
Die Taste [Reset] wird zum Zurücksetzen des Steuergeräts
nach einem Alarm / einer Auslösung verwendet. Die Taste
[Reset] kann über den Parameter [0–43] [Reset]-LCP Taste
aktiviert oder deaktiviert werden.
Intelligenter Pumpenregler 1.1 - 90 kW HANDBUCH
Funktion
Die Leuchte EIN wird aktiviert, wenn
das Steuergerät Strom aus dem
Stromnetz, von einem DC-
Busanschluss oder von einer
externen 24-V-Spannungsversorgung
erhält.
Wenn Warnbedingungen erfüllt
werden, leuchtet die gelbe WARN-
Leuchte auf und die Anzeige gibt
einen Text aus, welcher das Problem
beschreibt.
Bei einer Fehlerbedingung fängt die
rote Alarmleuchte an zu blinken und
ein Alarmtext wird angezeigt.
