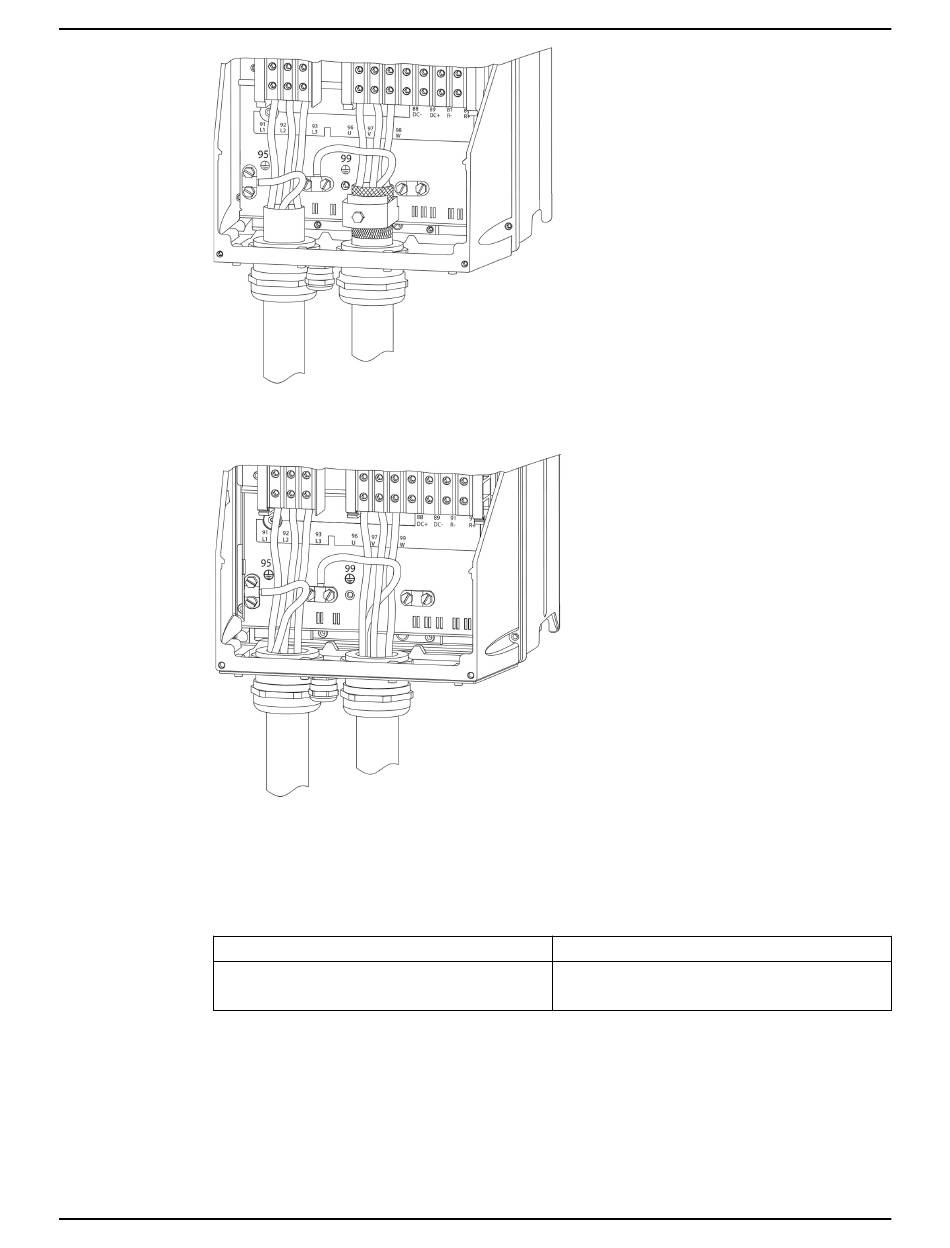

Abbildung 42: Motor-, Netz- und Erdungsleiter für Rahmengrößen B, C und D bei abgeschirmtem
Kabel
Abbildung 43: Motor-, Netz- und Erdungsleiter für Rahmengrößen B, C und D
Der Motor muss mit den Klemmen U/T1/96, V/T2/97, W/T3/98 verbunden werden.
Erdung an Klemme 99. Alle Typen dreiphasiger Standard-Asynchronmotoren können mit
einem Frequenzumrichter verwendet werden. Werkseinstellung für die Drehung im
Uhrzeigersinn mit folgendermaßen angeschlossenen Frequenzumrichter:
Nummer der Klemme
96, 97, 98, 99
