4 Mechanische Installation
Inbetriebnahme-Menü
• Lokale Bedieneinheit, LCP
• Automatische Motoranpassung, AMA

• Programmierung

L1
L2
PE
F1
88 89
91 92 93 95
DC–DC+
L1 L2 L3 PE
U V W PE
R – R+
81 82
96 97 98 99
M
3 ~

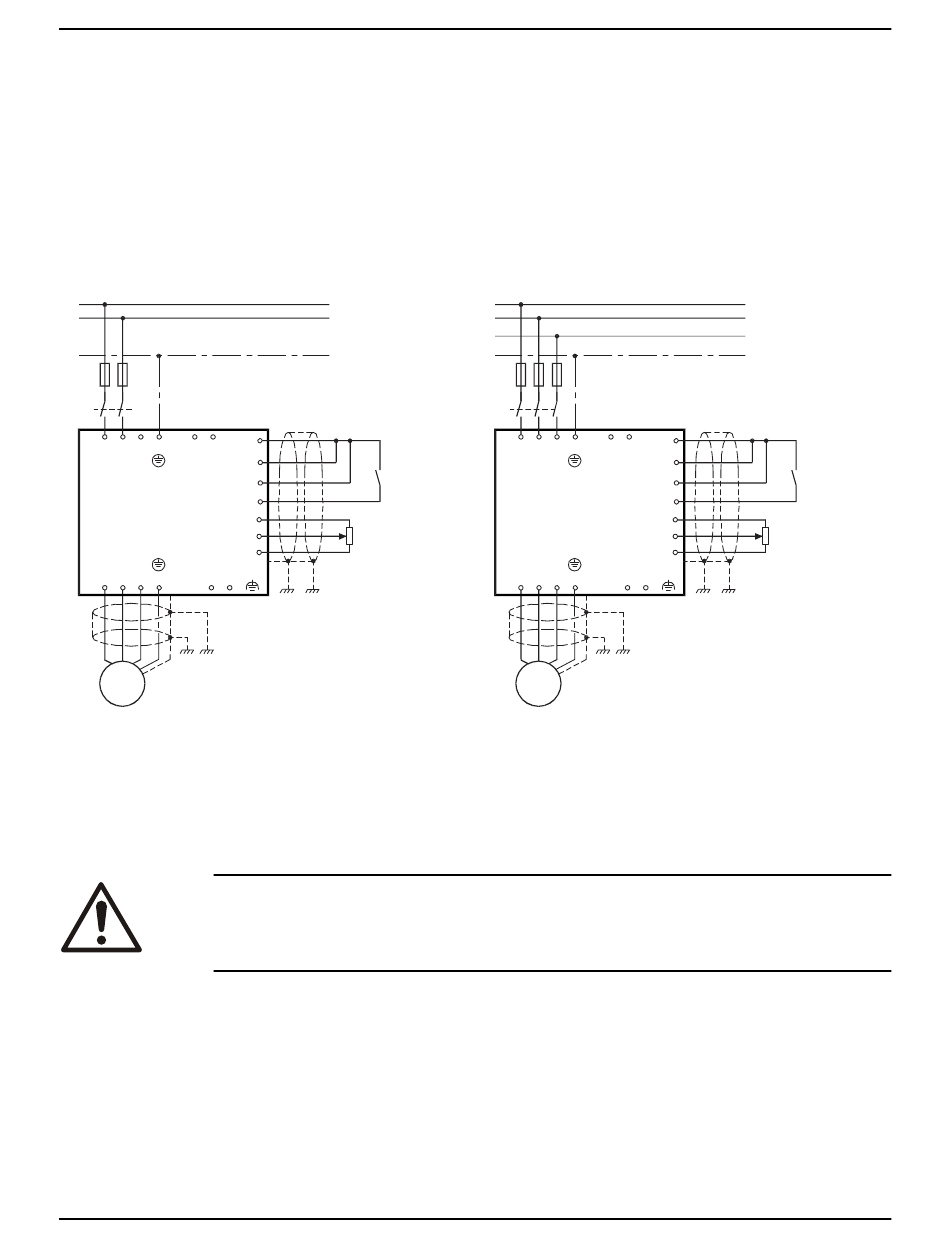

Abbildung 20: Grundlegende Installation für einphasige
Spannungsversorgung

4.4 Installationsanforderungen

4.4.1 Heben

WARNUNG:
Befolgen Sie die örtlichen Vorschriften zum Anheben schwerer Lasten. Wenn die
Empfehlungen und die örtlichen Sicherheitsvorschriften nicht befolgt werden, kann dies
zum Tod oder zu schweren Verletzungen führen.
• Vor der Auswahl einer sicheren Hebemethode ist das Gerätegewicht zu prüfen.
• Stellen Sie sicher, dass das Hebezeug für die Aufgabe geeignet ist.
• Planen Sie wenn notwendig die Verwendung eines Hebezeugs, eines Kran oder eines
Gabelstaplers mit der entsprechenden Leistungsstufe zum Bewegen des Geräts ein.
• Nutzen Sie zum Heben die gegebenenfalls am Gerät vorhandenen Hebeösen.
Heben Sie den Frequenzumrichter immer über die hierfür vorgesehenen Bohrungen an.
Verwenden Sie für alle D-Gehäuse einen Stab, um zu verhindern, dass die Bohrungen zum
Anheben des Frequenzumrichters sich nicht verziehen.
36
Die Rahmengröße hängt vom Gehäusetyp, dem Leistungsbereich und der
AC-Netzspannung ab.
Beachten Sie die folgenden Abbildungen für die grundlegende
Installation der einphasigen und dreiphasigen Spannungsversorgung,
einschließlich Motor, Start-Stopp-Knopf und Potentiometer zur
Drehzahleinstellung.
12
27
1
37
18
50
53
55
L1
L2
L3
PE
F1
12
88 89
91 92 93 95
DC–DC+
27
L1 L2 L3 PE
37
18
50
53
U V W PE
55
R – R+
81 82
96 97 98 99
M
3 ~
Abbildung 21: Grundlegende Installation für dreiphasige
Spannungsversorgung
Intelligenter Pumpenregler 1.1 - 90 kW HANDBUCH
