Xylem LOWARA AQUAVAR IPC Handbuch Seite 41

5. 3 X Stehbolzen mit Mutter, M8 X 20
6. Erdung
0
(0.0)

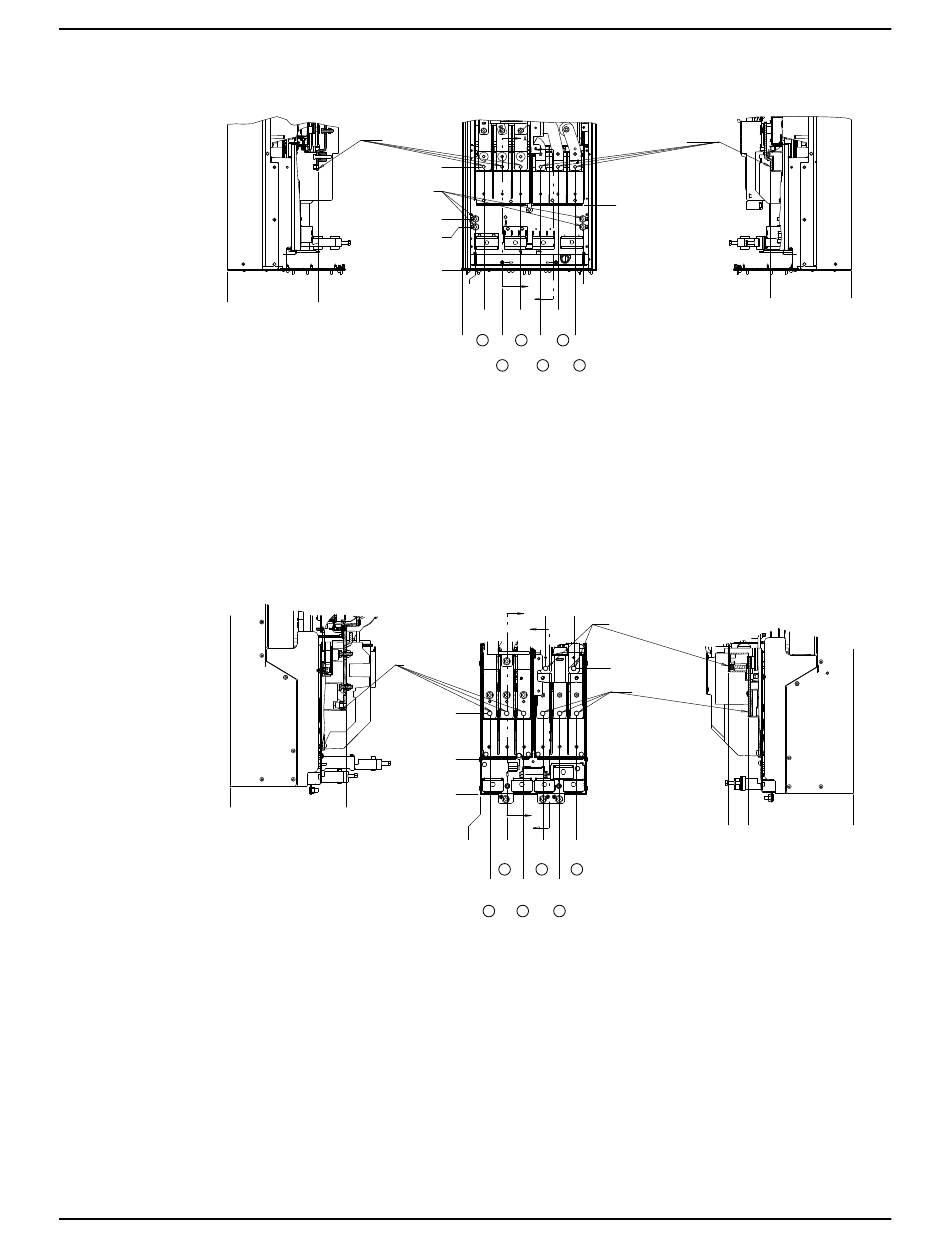

Abbildung 26: Anschlusspositionen — D2h
1. Schnitt A-A Netzanschluss
2. Schnitt B-B Motoranschlüsse
3. Netzanschluss
4. Motoranschluss
5. 4 X Stehbolzen mit Mutter, M10 X 20
6. 2x Erde
7. 2x Erde
0
(0.0)
Abbildung 27: Anschlusspositionen — D3h
1. Schnitt A-A Netzanschluss
2. Schnitt B-B Motoranschlüsse und Brems- / Rückspeiseanschlüsse
3. Netzanschluss
4. Brems- / Rückspeiseanschlüsse
5. Motoranschluss
Intelligenter Pumpenregler 1.1 - 90 kW HANDBUCH
1
3
323
(12.7)
5
160
6
(6.3)
135
7
(5.3)
0
(0.0)
284
(11.2)
(0.0)
1
3
188
(7.4)
83
(3.3)
0
(0.0)
272
(10.7)
203
(8.0)
A
42 378
B
(1.7)
(14.9)
184
68 299.8
(7.2) (12)
(2.7)
R 126 T V
0 245.8 354
(5.0)
(9.7) (13.9)
S U W
152 217
(6.0) (8.5)
A
4
B
292
(11.5)
5
A
B
62 223
0 145
(2.4) (8.8)
(0.0) (5.7)
S U W
22 184
101
(0.9) (7.2)
(4.0)
R T V
4 Mechanische Installation
2
4
255 0
(10.0) (0.0)
2
290 244 0
(11.4) (9.6) (0.0)
39
