Zusätzlich zum Text und dem Alarmcode an der LCP des Frequenzumrichters gibt es drei
Statusleuchten.

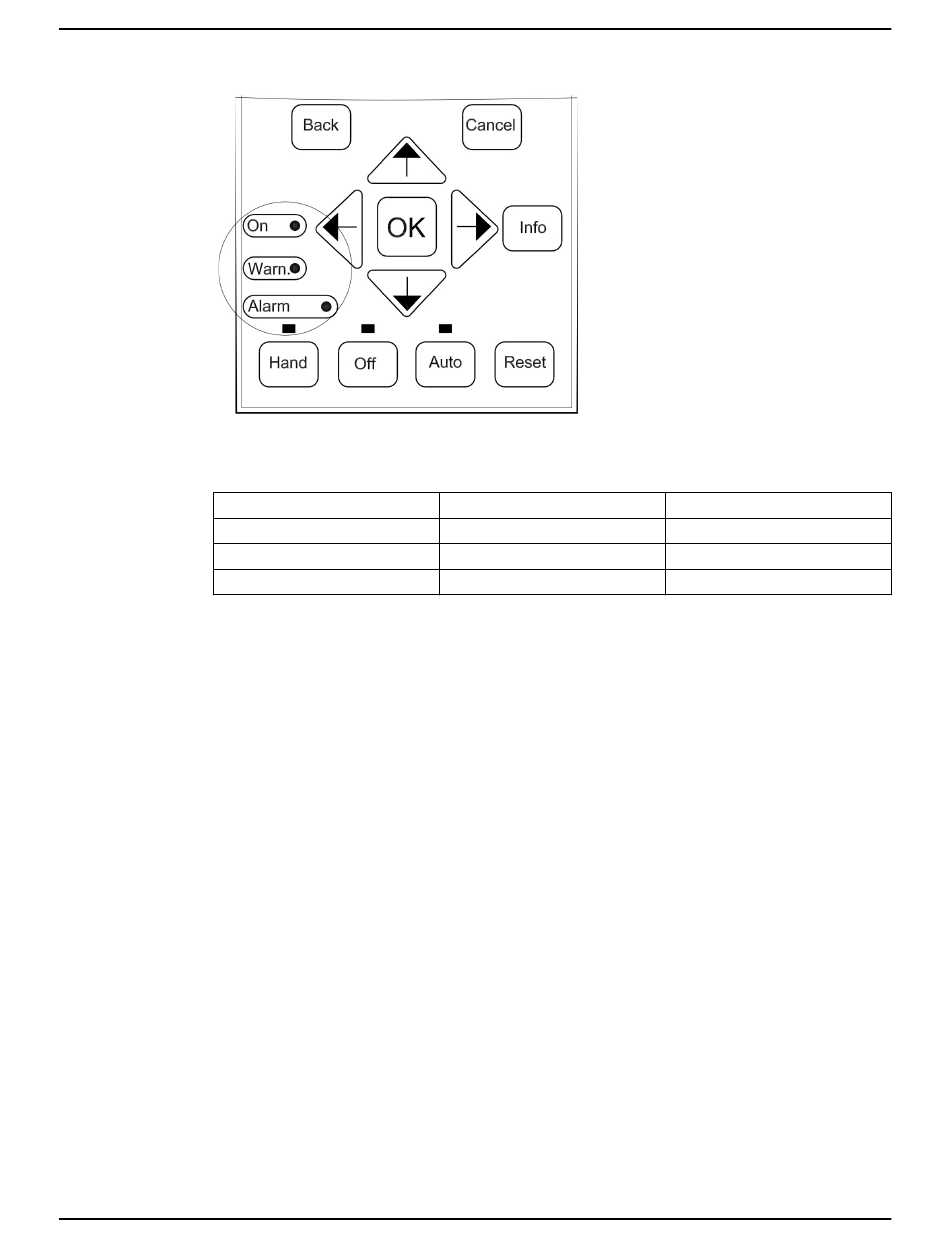

Abbildung 126: Statusleuchten
Tabelle 67: Erklärungen zu Statusleuchten
Vorsicht
Alarm
Auslösung
Warnungen / Alarmmeldungen
Eine Warnung oder ein Alarm wird durch die entsprechende LED vorne am
Frequenzumrichter signalisiert und durch einen Code auf der Anzeige ausgegeben.
Warnungen bleiben aktiv, bis ihr Auslöser nicht mehr besteht. Unter bestimmten
Umständen wird der Betrieb des Motors weiter fortgesetzt. Warnmeldungen können
kritisch sein, müssen es aber nicht.
Bei einem Alarm löst der Frequenzumrichter aus. Löschen Sie den Alarm, um mit dem
Betrieb fortzufahren, sobald die Ursache behoben ist.
Zum Löschen gibt es drei Möglichkeiten:
• Drucken Sie [Reset].
• Über einen Digitaleingang mit „Reset"-Funktion.
• Über einen seriellen Kommunikationsanschluss / einen optionalen Feldbus.
HINWEIS: Drücken Sie nach einem manuellen Reset über die Taste [Reset] zum Neustart
des Motors die Taste [Auto-Ein].
Falls ein Alarm nicht gelöscht werden kann, ist möglicherweise die Ursache nicht
behoben worden oder der Alarm ist auslösegesperrt.
Auslösegesperrte Alarme bieten einen zusätzlichen Schutz. Dies bedeutet, dass die
Spannungsversorgung abgeschaltet werden muss, bevor der Alarm gelöscht werden
kann. Nach dem Wiedereinschalten ist der Frequenzumrichter nicht länger blockiert und
kann wie oben beschrieben zurückgesetzt werden, sobald der Grund behoben ist.
Nicht auslöseverriegelte Alarme können auch über die automatische Reset-Funktion in
[14–20] Quittierfunktion gelöscht werden (Warnung: Eine automatische Aktivierung ist
möglich).
In manchen Fällen erscheint eine Warnung, bevor ein Alarm ausgelöst wird. Die ist
beispielsweise bei [1–90] Thermischer Motorschutz möglich. Nach einem Alarm oder
einer Auslösung fährt der Motor mit einer Rampe abwärts fort oder geht in den Freilauf
