5 Elektrischer Anschluss
Soll- / Istwert auf den Wert entsprechend der geforderten Geschwindigkeit bei hoher
Spannung.
• [6-27] Klemme 54 Sensorfehler (Nordamerika) / Signalausfall (international) auf
Deaktivieren setzen.
5.14.5 Steuerung von extenem SPS / BMS über Kommunikationsschnittstelle
Durch die Auswahl der externen Referenzoption [0] in [19-00] Konfigurationsmodus kann
ein BMS oder eine SPS über die Kommunikationsschnittstelle mit dem Steuergerät
verbunden werden. In dieser Konfiguration kann das BMS oder die SPS den Antrieb durch
Überschreiben des Sollwerts, durch Bereitstellung der Prozessvariablen oder durch
Senden eines Drehzahlbefehls an den Antrieb steuern. Die Steuerkabel müssen
umflochten und abgeschirmt sein, die Abschirmung muss über eine Kabelschelle am
Steuergerät und am BMS / an der SPS angeschlossen sein. Details zur Installation von
umflochtenen oder abgeschirmten Kabeln finden Sie im Abschnitt zur Verwendung
abgeschirmter Steuerkabel. Die Parameterliste in der untenstehenden Tabelle führt die
Parameter auf, die zur Konfiguration der Kommunikation für zwei gängige Protokolle,
Modbus RTU und BACnet, verwendet werden. Die Parameterliste in der zweiten Tabelle
zeigt Parameter, welche die Steuerquelle für bestimmte Antriebsfunktionen festlegen.
Verwenden Sie diese Parameter, um zu bestimmen, ob die Digitaleingänge oder das
BMS / die SPS die Funktion steuern.

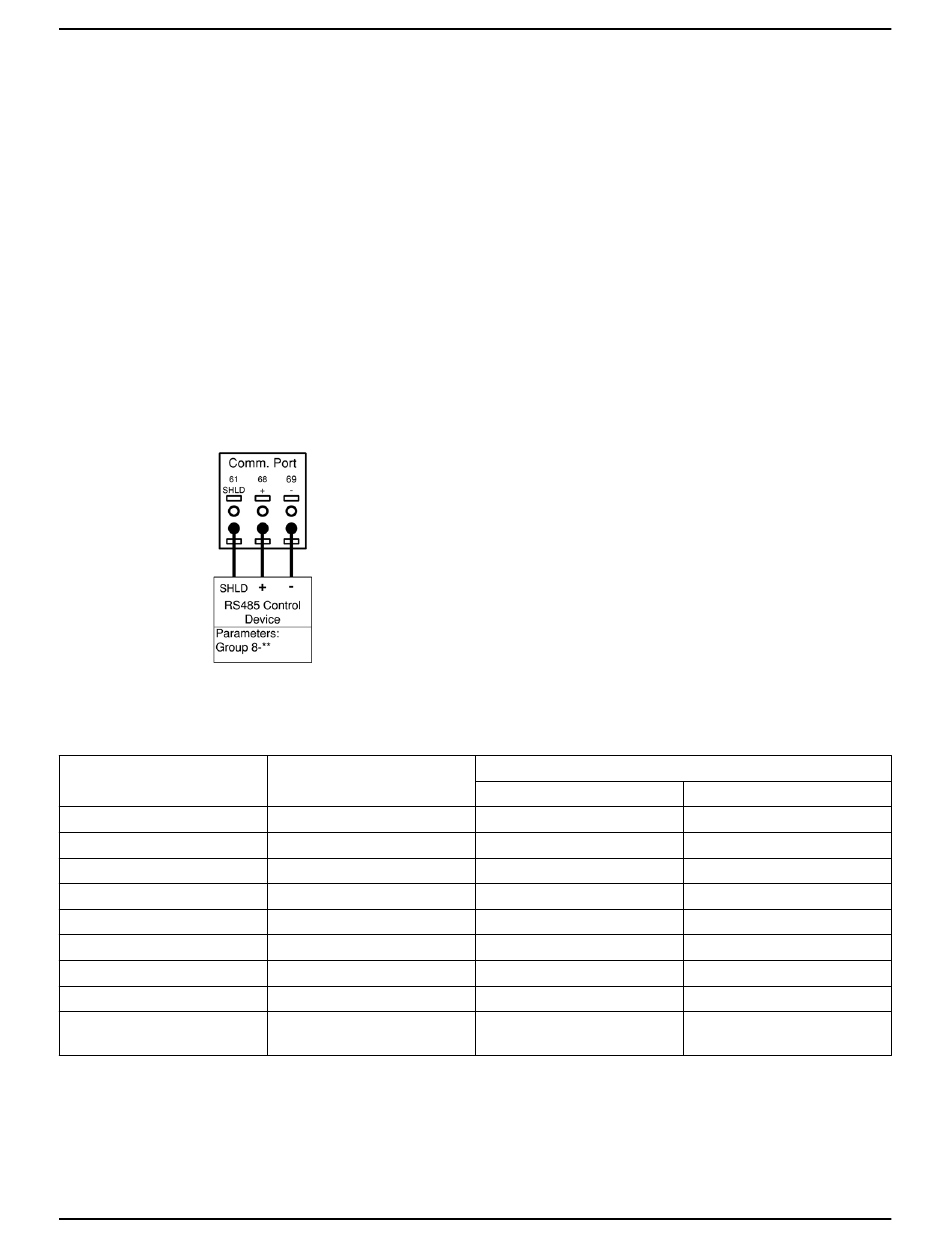

Abbildung 72: Anschlüsse für externe, über die Kommunikationsschnittstelle angeschlossene
Steuerquelle
Tabelle 14: Parametereinstellungen für Modbus RTU- und BACnet-Protokolle
Parameternummer
[8-02]
[8-30]
[8-31]
[8-32]
[8-33]
[8-34]
[8-35]
[8-36]
[8-37]
78
Beschreibung der Parameter
Aktives Steuerwort
Protokoll
Adresse
Baudrate
Parität/Stoppbits
Geschätzte Zykluszeit
Minimale Reaktionsverzögerung
Maximale Reaktionsverzögerung
Maximale Verzögerung zwischen
Zeichen
Protokoll
Modbus RTU
FC-Schnittstelle
Modbus RTU
1
19200
Gerade Parität, 1 Stoppbit
0 ms
10 ms
5000 ms
0,86 ms
Intelligenter Pumpenregler 1.1 - 90 kW HANDBUCH
BACnet
FC-Schnittstelle
BACnet
1
9600
keine Parität, 1 Stoppbit
0 ms
10 ms
5000 ms
25 ms
