Abbildung 83: Schaltplan für fixer Master Synchron oder fixer Master Mehrpumpenregelung,
Option A
6.5.1.3 Verkabelung für Multi-Master Synchron oder Multi-Master-Mehrpumpenregelung,
Option A
Verbinden Sie der ersten programmierbaren API-Optionskarte MCO301 bis zur letzten
Karte Klemme 62 (RS485-P) mit derselben Klemme 62 (RS485-P) und Klemme 63 (RS485-
N) mit derselben Klemme 63 (RS485-N).
CS 62 63 66 67

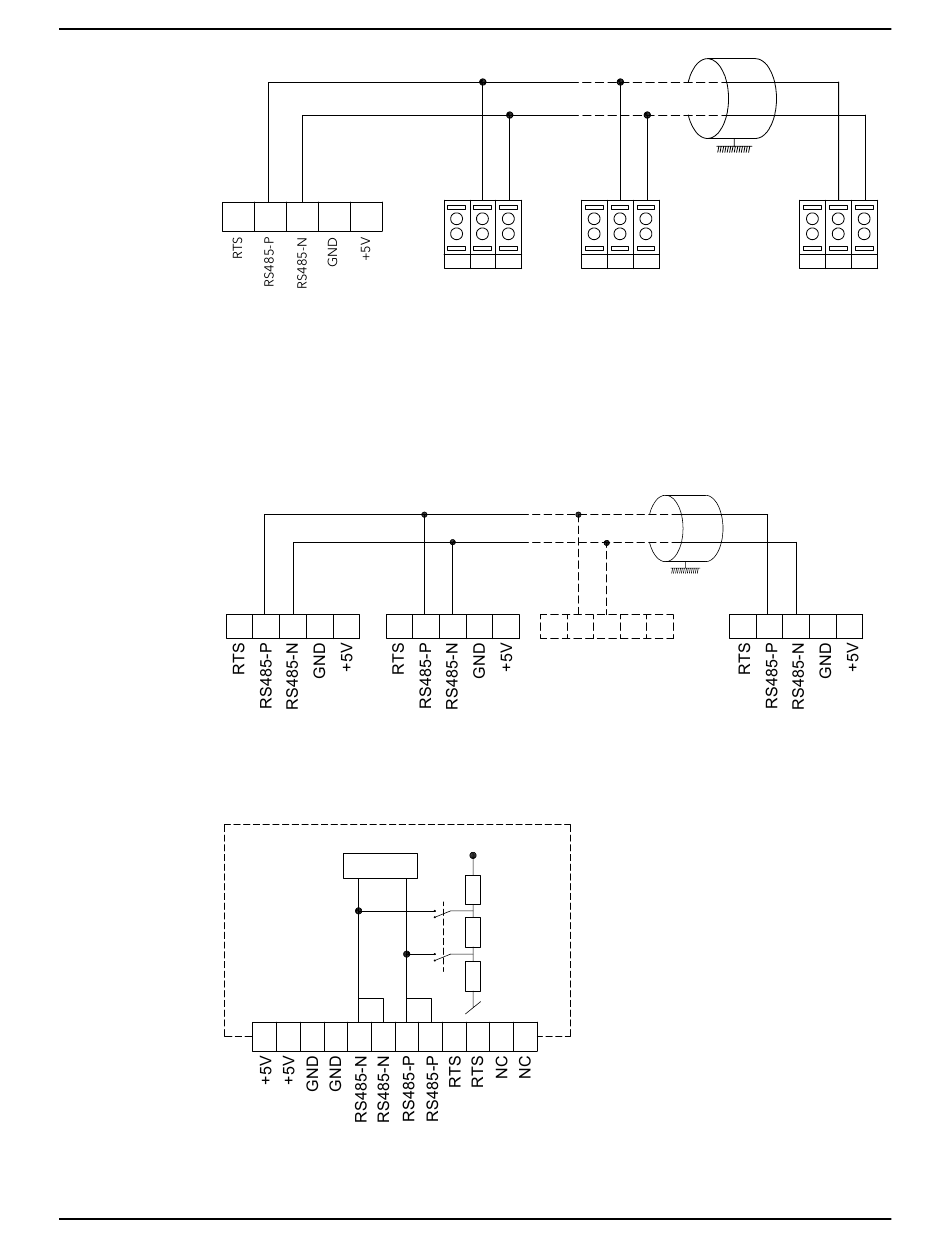

Abbildung 84: Schaltplan für Multi-Master Synchron oder Multi-Master-Mehrpumpenregelung,
Option A

6.5.2 Verkabelung Option B

Abbildung 85: Option B, Terminierung MCO301 Programmierbare API
HINWEIS: Zwei Klemmen mit demselben Namen sind intern verbunden.
Intelligenter Pumpenregler 1.1 - 90 kW HANDBUCH
62 63 66 67
CS 62 63 66 67
RS-485
S400
1 2 3 4 5 6 7 8 9 10 11 12
61 68 69 61 68
0V
6 MCO301 Programmierbare API
Schirm
69 61
Schirm
CS 62 63 66 67
68 69
