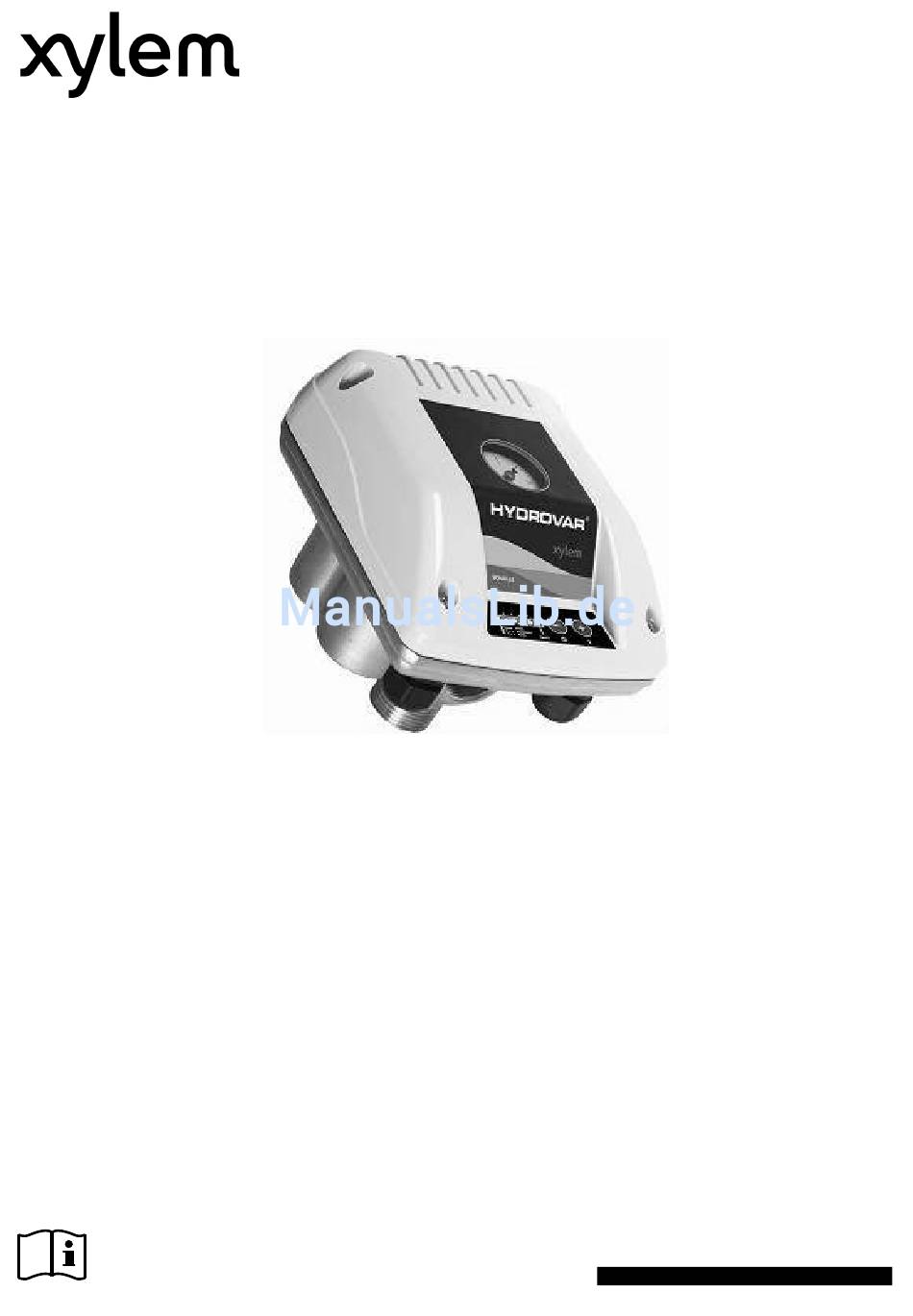

Variatore Elettronico di Velocità per Pompe
Electronic Variable Speed Drive for Pumps
Variateur de Vitesse Électronique pour Pompes
Elektronische Pumpendrehzahlregelung
it
Istruzioni d'installazione ed uso
en
Installation and operating instructions
fr
Instructions pour l'installation et l'utilisation
de
Installations- und Bedienungsanleitungen
Conservate con cura il manuale per future
it
consultazioni
en
Keep this manual for future reference
Conservez avec soin le manuel pour toute
fr
consultation future
Das Handbuch muss für zukünftige
de
Konsultationen sorgfältig aufbewahrt werden.
®

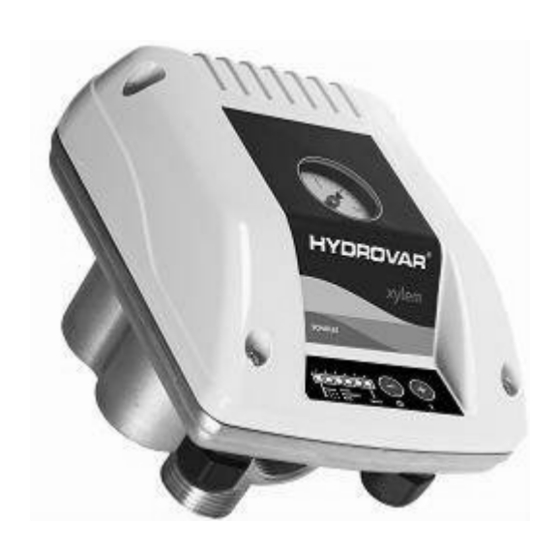

HYDROVAR
2
12
21
30
Watercooled
Variador Electrónico de Velocidad para Bombas
Variador de Velocidade Electrónico para Bombas
Elektronische Snelheidsvariator voor Pompen
es
Instrucciones para la instalación y el uso
pt
Instruções de instalação e utilização
Aanwijzingen voor de installatie en het
nl
gebruik
Guarde con cuidado el manual para poderlo
es
consultar en el futuro
Conservar cuidadosamente o manual para
pt
consultas futuras
Bewaar de handleiding zorgvuldig voor latere
nl
raadpleging
-
cod. 001073170 rev. D ed.
39
48
57
04/2012-
Werbung
Kapitel
Inhaltsverzeichnis
Verwandte Anleitungen für Xylem HYDROWAR
Inhaltszusammenfassung für Xylem HYDROWAR
- Seite 1 ® HYDROVAR Watercooled Variatore Elettronico di Velocità per Pompe Variador Electrónico de Velocidad para Bombas Electronic Variable Speed Drive for Pumps Variador de Velocidade Electrónico para Bombas Variateur de Vitesse Électronique pour Pompes Elektronische Snelheidsvariator voor Pompen Elektronische Pumpendrehzahlregelung Istruzioni d’installazione ed uso Instrucciones para la instalación y el uso Installation and operating instructions Instruções de instalação e utilização...
-
Seite 2: Inhaltsverzeichnis
Indice Prescrizioni importanti per la sicurezza...................... 2 Dati tecnici..............................3 Montaggio e accessori ..........................4 Collegamento elettrico, morsettiera segnali di controllo e display ............7 Indicazione dello stato e regolazione del valore nominale................. 9 Messaggi di errore............................9 Suggerimenti per la risoluzione delle anomalie di funzionamento ............10 Manutenzione e osservazione ........................ -
Seite 3: Dati Tecnici
Attenzione: evitare di causare cortocircuiti sui componenti elettronici vicini alla morsettiera quando si effettuano i collegamenti. Isolare assolutamente le estremità libere dei cavi non utilizzati. L’Hydrovar-Watercooled contiene dispositivi di sicurezza elettronici che in caso di guasto disattivano la sezione di regolazione con conseguente taglio di corrente al motore che resta sotto tensione, ma si ferma. -
Seite 4: Montaggio E Accessori
Ambiente [°C] Interruttore magnetotermico differenziale: Se previsto dalle normative elettriche locali vigenti l’installazione di un interruttore magnetotermico differenziale, assicuratevi che sia del tipo idoneo all’installazione. Gli interruttori adatti sono quelli aventi la curva caratteristica per correnti di guasto alternate e pulsanti unidirezionali (tipo A oppure C). Possono essere distinguibili tramite la presenza del seguente simbolo: Montaggio e accessori L’Hydrovar-Watercooled viene montato direttamente sulla linea di mandata dell’impianto. - Seite 5 Possibilità di montaggio con inclinazione max. 45° montaggio orizzontale con inclinazione max. 45° montaggio verticale verso sinistra verso destra montaggio corretto montaggio errato ERRATO – Hydrovar-Watercooled non viene attraversato dal liquido, punto di prelievo davanti all’Hydrovar- Watercooled Raffreddamento insufficiente! ERRATO – Valvola di non ritorno montata dopo l’Hydrovar-Watercooled, punto di misura errato...
- Seite 6 Esempio: Portata massima della pompa = 70 litri al minuto Volume minimo del serbatoio a membrana = 70 x 0,10 = 7 litri Nel serbatoio a membrana si deve impostare una pressione di precarica, con sistema non sotto pressione, che dipende dal valore nominale necessario o dalla soglia di inserzione necessaria.
-
Seite 7: Collegamento Elettrico, Morsettiera Segnali Di Controllo E Display
Dimensioni in mm (disegni non in scala) Collegamento Morsettiera segnali PE (terra) Regolazione del Alimentazione motore (U, V, W) di controllo punto zero elettrica (L, N) 6,3 x 0,8 Øi 3,7 6.3 x 0,8 Collegamento elettrico, morsettiera segnali di controllo e display Eseguire prima il montaggio idraulico, quindi l’allacciamento elettrico! a) Svitare le 4 viti della calotta di copertura e rimuovere il coperchio. - Seite 8 b) Collegare il cavo di allacciamento del motore e il cavo di alimentazione come indicato nello schema dei collegamenti. c) Allacciare il cavo di comando per il contatto di abilitazione esterno e il termistore (PTC), oppure cortocircuitare i terminali non necessari. Tipo pressacavo Diametro cavo Pezzi...
-
Seite 9: Indicazione Dello Stato E Regolazione Del Valore Nominale
Indicazione dello stato e regolazione del valore nominale Collegato l’Hydrovar-Watercooled alla rete di alimentazione, si accende il LED 1. Avvio: Premere il tasto (+). Lampeggio veloce del LED1 Pompa in funzione Lampeggio lento del LED1 Valore nominale raggiunto e unità in modo standby Arresto: Premere il tasto (-). -
Seite 10: Suggerimenti Per La Risoluzione Delle Anomalie Di Funzionamento
Mancanza acqua Assicurarsi che la pompa sia in grado di fornire Pressione inferiore al 25% del la pressione minima necessaria ed erogare valore impostato una portata sufficiente Codice errore 26 Errore trasduttore di Controllare il collegamento del cavetto sensore pressione interno;... -
Seite 11: Manutenzione E Osservazione
Valvola di non ritorno difettosa o bloccata Pulire o sostituire la valvola di non ritorno Impostazione errata dei parametri Aumentare il valore del parametro “Finestra di Regolazione” (contattare il servizio clienti) Aria all’interno della linea di aspirazione Controllo della linea di aspirazione, spurgare l’aria Linea di aspirazione eccessivamente Usare un serbatoio più... -
Seite 12: Important Safety Instructions
Contents Important safety instructions........................12 Technical Data............................13 Mounting and accessories......................... 14 Electrical connection, control terminals and Display unit................ 17 Status signal and required value adjustment ................... 18 Error Messages ............................19 Other failures and possible causes......................20 Maintenance and Notes..........................20 Follow the Pump Operating and Maintenance Instructions Important safety instructions Read and follow the operating instructions and safety... -
Seite 13: Technical Data
The Hydrovar-Watercooled contains electronic safety devices which switch off the control element in the event of a fault, whereby the motor has zero current but remains energized and comes to a halt. The motor can also be halted by mechanical blocking. If it is electronically switched off the motor is disconnected from the mains voltage through the electronics of the Hydrovar-Watercooled but is not potential-free in the circuit. -
Seite 14: Mounting And Accessories
Ambient [°C] Means of protection: Ask your power supply company which means of protection are required. Applicable: TN systems, protective circuits, (FI) pulse current-circuit breaker For each Hydrovar-Watercooled must be used a separate FI protection switch. Mounting and accessories The Hydrovar-Watercooled has to be directly mounted in the pressure line. The cooling of the unit is done through the handled liquid. - Seite 15 Assembly possibilities Max. 45° left Horizontal assembly Max. 45° right Vertical assembly Right mounting Possibilities for wrong mounting WRONG – There is no flow through the Hydrovar-Watercooled Inefficient cooling of the unit ! WRONG – Check valve is mounted after the Hydrovar-Watercooled Wrong measuring point for the system pressure...
- Seite 16 Example: Maximal capacity of the pump = 70 Liter per minute Minimum volume of the pressure tank = 70x0.10 = 7 Liter A certain pre-charge pressure has to be in the pressure tank when there is no water in the tank, determined by the required pressure or the start value when activated.
-
Seite 17: Electrical Connection, Control Terminals And Display Unit
Motor connection Control terminals PE (ground) Zero-point reference Voltage (U, V, W) alignment supply (L, N) 6,3 x 0,8 Øi 3,7 6.3 x 0,8 Electrical connection, control terminals and Display unit Do the hydraulic assembling first before starting the electrical connection. a) Open the 4 screws of the cover and remove the top cover. -
Seite 18: Status Signal And Required Value Adjustment
Front label Display of the system • LED Signal • Stop-Button • Start-Button pressure • Error code • Decrease • Increase Status signal and required value adjustment After connecting the power supply to the Hydrovar-Watercooled the 1 LED is switched on. To start the unit, press the (+)-button. -
Seite 19: Error Messages
Controller mode - constant pressure control: In this mode the Hydrovar-Watercooled is controlling to a constant output pressure independent from the required flow rate, but limited to the maximum performances of the pump. The integrated low water protection shuts off the pump when the output pressure during operating of the pump is below 25% of the stored required pressure for longer than 20 seconds. -
Seite 20: Other Failures And Possible Causes
Over current / Check the power consumption of the Short circuit motor and the working point of the pump Output current to te motor if they do not exceed the max. output is too high due to too high power of the Hydrovar-Watercooled Failure code 46 nominal power of the... -
Seite 21: Consignes De Sécurité Importantes
Sommaire Consignes de sécurité importantes ......................21 Données techniques ..........................22 Montage et accessoires ..........................23 Raccordement électrique, bornes de commande et affichage..............26 Affichage de l'état et réglage des valeurs de consigne ................27 Messages d’erreurs............................ 28 Messages d’erreurs ou dérangements...................... 29 Entretien et remarques.......................... -
Seite 22: Données Techniques
Les extrémités de câble nu non utilisées doivent obligatoirement être isolées. L'Hydrovar-Watercooled contient des sécurités électroniques qui coupent la commande en cas de défauts, le moteur n'étant plus de ce fait alimenté, mais reste sous tension et s'arrête. Le moteur peut également être arrêté... -
Seite 23: Montage Et Accessoires
Ambiante [°C] Mesures de protection : Renseignez-vous auprès de votre compagnie d'électricité sur les protections à prévoir. A prévoir : Disjoncteur de sécurité pour CA et CC, protections TN et circuits de protection. Montage et accessoires L'Hydrovar-Watercooled est monté directement dans la conduite de refoulement de l'installation. Le refroidissement de l'unité... - Seite 24 Possibilités de montage incliné de 45° max. vers la en position horizontale incliné de 45° max. vers la en position verticale gauche droite Montage correct Montage incorrect INCORRECT – l'Hydrovar-Watercooled n’est pas traversé par le liquide de refoulement, point de puisage en amont de l'Hydrovar- Watercooled Refroidissement insuffisant de...
- Seite 25 Lorsque vous sélectionnez un réservoir, vérifiez qu'il peut résister à la pression du circuit. Le réservoir doit avoir une capacité d'au moins 10 % supérieure au débit maximal de la pompe sur le circuit en litre/m. Exemple : Refoulement max. de la pompe = 70 litres par minute Volume min.
-
Seite 26: Raccordement Électrique, Bornes De Commande Et Affichage
Raccordement Bornes de PE (liaison terre) Réglage du zéro Tension moteur (U, V, W) commande d’alimentation (L, N) 6,3 x 0,8 Øi 3,7 6.3 x 0,8 Raccordement électrique, bornes de commande et affichage Procédez tout d'abord au montage hydraulique avant d'effectuer les raccordements électriques ! a) Desserrez les 4 vis du capot et retirez le couvercle. -
Seite 27: Affichage De L'état Et Réglage Des Valeurs De Consigne
Autocollant pour l'affichage et l'exploitation Affichage de la pression • Affichage LED • Touche d’arrêt • Touche de démarrage de l’installation / du • Code d'erreur • Réduire • Augmenter système Affichage de l'état et réglage des valeurs de consigne Après mise en circuit de l'Hydrovar-Watercooled, la 1 LED s'allume. -
Seite 28: Messages D'erreurs
Mode Contrôleur - réglage sur pression constante : Indépendamment de la quantité de puisage d'une pompe, ce mode permet de régler une pression de sortie pratiquement constante, néanmoins limitée par le débit de la pompe. Si la pression de la pompe est de 25 % en deçà... -
Seite 29: Messages D'erreurs Ou Dérangements
Surintensité / court-circuit – Contrôlez la puissance absorbée de la pompe. courant absorbé par le moteur Il se peut que le point de fonctionnement trop élevé, puissance absorbée dynamique de la pompe ait été dépassé – max. -
Seite 30: Wichtige Sicherheitsbestimmungen
Inhaltsverzeichnis Wichtige Sicherheitsbestimmungen......................30 Technische Daten............................31 Montage und Zubehör..........................32 Elektrischer Anschluss, Steuerklemmen und Displayeinheit ..............35 Statusanzeige und Sollwerteinstellung..................... 53 Fehlermeldungen ............................37 Fehlermeldungen oder Störungen......................38 Wartung und Anmerkung........................... 38 Beachten Sie die Pumpenbedienungs- und Wartungsanleitungen Wichtige Sicherheitsbestimmungen Vor der ersten Inbetriebnahme muss die Bedienungsanleitung sorgfältigst gelesen werden. -
Seite 31: Technische Daten
Beachten: Beim Anklemmen der externen Steuerleitungen keinen Kurzschluss an den benachbarten Bauelementen verursachen. Nicht verwendete offene Kabelenden unbedingt isolieren. Der Hydrovar-Watercooled enthält elektronische Sicherheitseinrichtungen, die im Störungsfall den Regelteil abschalten, wodurch der Motor stromlos, jedoch nicht spannungsfrei wird, und zum Stillstand kommt. Ein Motorstillstand kann auch durch mechanisches Blockieren hervorgerufen werden. -
Seite 32: Montage Und Zubehör
Umgebungs [°C] Schutzmaßnahmen: Beim zuständigen Elektroversorgungsunternehmen erfahren Sie welche Schutzmaßnahmen in ihrem Anwendungsfall notwendig sind. Zur Anwendung kommen: Pulsstromsensitiver Fehlerstrom-Schutzschalter, Schutzerdung, Nullung, Schutzleitersystem Für jeden Hydrovar-Watercooled muss ein eigener FI-Schutzschalter verwendet werden! Montage und Zubehör Der Hydrovar-Watercooled wird direkt in der Druckleitung der Anlage montiert. Um die Kühlung zu erhalten muss der Hydrovar-Watercooled bei Betrieb mit dem Fördermedium durchflossen werden. - Seite 33 Einbaumöglichkeiten max. 45° nach links Einbau waagrecht max. 45° nach rechts Einbau senkrecht geneigt geneigt Richtige Montage Falsche Montage FALSCH – Hydrovar-Watercooled wird nicht durchströmt, Entnahmestelle vor dem Hydrovar-Watercooled Unzureichende Kühlung! FALSCH – Rückschlagventil ist nach dem Hydrovar- Watercooled eingebaut, falscher Messpunkt des Systemdruckes führt zu keiner automatischen...
- Seite 34 Beispiel: Maximal Förderung der Pumpe = 70 Liter pro Minute Minimales Volumen des Membranspeicher = 70 x 0.10 = 7 Liter Abhängig vom erforderlichen Sollwert bzw. Einschaltschwelle muss im Membranspeicher ein bestimmter Vordruck im drucklosen Zustand des Systems eingestellt werden. Solldruck (bar) Vorpreßdruck (bar) Sonderanwendung Druckregelung mit externer Freigabe:...
-
Seite 35: Elektrischer Anschluss, Steuerklemmen Und Displayeinheit
Motoranschluss Steuerklemmen PE (Erde) Nullpunktabgleich Spannungs- (U, V, W) versorgung (L, N) 6,3 x 0,8 Øi 3,7 6.3 x 0,8 Elektrischer Anschluss, Steuerklemmen und Displayeinheit Zuerst die hydraulische Montage und erst dann den elektrischen Anschluss durchführen! a) Die 4 Schrauben von der Abdeckhaube öffnen und Deckel abnehmen. b) Motoranschlusskabel, Versorgungskabel müssen laut Anschlussplan angeschlossen werden. -
Seite 36: Statusanzeige Und Sollwerteinstellung
Aufkleber für Anzeige und Bedienung Anzeige des Anlagen / • LED Anzeige • Taste Stop • Taste Start Systemdruckes • Fehlercode • Reduzieren • Erhöhen Statusanzeige und Sollwerteinstellung Nach Einschaltung der Spannungsversorgung für den Hydrovar-Watercooled leuchtet die 1. LED. Starten: Taste (+) Drücken. Schnelles Blinken von LED1 Betrieb der Pumpe Langsames Blinken von LED1... -
Seite 37: Fehlermeldungen
Regler Betrieb- Regelung auf konstanten Druck: Diese Betriebsart ermöglicht eine Regelung auf annähernd konstanten Abgabedruck unabhängig von der Entnahmemenge der Pumpe, jedoch begrenzt durch die Förderleistung der Pumpe. Bei Unterschreitung von 25% des Solldruckes und einem Betrieb von länger als 20 Sekunden unter diesem Druckniveau wird die Pumpe gestoppt und der Fehlercode 26 „Wassermangel“... -
Seite 38: Fehlermeldungen Oder Störungen
Überstrom / Kurzschluss - Leistungsaufnahme der Pumpe kontrollieren, Stromaufnahme vom Motor zu max. Betriebspunkt der Pumpe wurde hoch, max. möglicherweise überschritten - Fördermenge Leistungsaufnahme- reduzieren und System langsam unter Druck erkennung wurde überschritten setzen Fehlercode 46 oder Anschluss zum Motor Motoranschluss kontrollieren oder Motorkabel fehlerhaft... -
Seite 39: Instrucciones De Seguridad Importantes
Índice Instrucciones de seguridad importantes ....................39 Datos técnicos............................40 Montaje y accesorios ..........................41 Conexión eléctrica, bornes de control y visualización LED..............44 Indicación de situación (status) y configuración del valor teórico............45 Mensajes de error............................46 Mensajes de error o averías........................47 Mantenimiento y observaciones........................ -
Seite 40: Datos Técnicos
A tener en cuenta: al conectar cables de control externos, no provocar ningún cortocircuito en los componentes contiguos. Aislar obligatoriamente los extremos de los cables descubiertos que no se utilicen. Hydrovar-Watercooled contiene dispositivos electrónicos de seguridad que desconectan la parte reguladora en caso de avería. -
Seite 41: Montaje Y Accesorios
Ambiente [°C] Medidas de protección: El proveedor encargado del suministro eléctrico le informará sobre las medidas de protección aplicables en su caso de aplicación. Se suelen utilizar: interruptores protectores para la corriente de fuga sensibles a la corriente pulsante, conexión a tierra, puesta a neutro, sistema de conductores protectores. Montaje y accesorios Hydrovar-Watercooled se monta directamente en el conducto de presión de la instalación. - Seite 42 Posibilidades de instalación máx. 45° de inclin. hacia la Instalación horizontal máx. 45° de inclin. hacia la Instalación vertical izquierda derecha Montaje correcto Montaje incorrecto INCORRECTO - el caudal no pasa por Hydrovar-Watercooled; lugar de la toma delante de Hydrovar- Watercooled ¡Insuficiente refrigeración! INCORRECTO –...
- Seite 43 Ejemplo: Transporte máximo de la bomba = 70 litros por minuto Volumen mínimo del acumulador de membrana = 70 x 0.10 = 7 litros En función del valor teórico necesario o del umbral de conexión, es necesario ajustar una determinada presión previa en el acumulador de membrana cuando el sistema está...
-
Seite 44: Conexión Eléctrica, Bornes De Control Y Visualización Led
Conexión del motor Borne de control PE (tierra) Regulaciòn del Suministro de (U, V, W) punto cero tensión (L, N) 6,3 x 0,8 Øi 3,7 6.3 x 0,8 Conexión eléctrica, bornes de control y visualización LED ¡Realizar primero el montaje hidráulico y después la conexión eléctrica! a) Abrir los 4 tornillos de la cubierta y retirar la tapa. -
Seite 45: Indicación De Situación (Status) Y Configuración Del Valor Teórico
Etiquetas para visualización y manejo Visualización de la presión • Indicador LED • Pulsador Stop • Pulsador Start de la instalación / del • Código de error • Reducir • Aumentar sistema. Indicación de situación (status) y configuración del valor teórico Después de conectar el suministro de tensión para Hydrovar-Watercooled se ilumina el primer LED. -
Seite 46: Mensajes De Error
Funcionamiento del regulador – regulación a presión constante: Esta función permite la regulación a una presión de salida casi constante, independientemente de la cantidad de extracción de la bomba, pero limitada por la potencia transportadora o elevadora de la bomba. Al quedar por debajo del 25 % de la presión teórica y con un funcionamiento superior a 20 segundos, la bomba es detenida por debajo de este nivel de presión y se visualiza el código de error 26 “Falta de agua”. -
Seite 47: Mensajes De Error O Averías
Exceso de corriente / Controlar la absorción de potencia de la cortocircuito - Absorción bomba, posiblemente se ha excedido el punto demasiado elevada por el de servicio máximo de la bomba – reducir el motor de la corriente, se ha caudal y poner el sistema bajo presión Código de error 46 excedido la detección de la... -
Seite 48: Instruções De Segurança Importantes
Índice Instruções de segurança importantes....................... 48 Características técnicas..........................49 Montagem e acessórios ..........................50 Ligação eléctrica, terminais de controlo e visor..................53 Indicação de estado e definição do valor nominal ................... 54 Mensagens de erro............................. 55 Mensagens de erro ou falhas........................56 Manutenção e observações ........................ -
Seite 49: Características Técnicas
Atenção: Ao ligar o circuito de controlo externo é necessário prestar atenção para não causar um curto-circuito nos componentes adjacentes. Isolar as extremidades abertas dos cabos não utilizados. A unidade Hydrovar-Watercooled contém dispositivos de segurança electrónicos que, no caso de uma falha, desligam o componente de controlo, ficando o motor sem corrente, mantendo-se porém sob tensão até... -
Seite 50: Montagem E Acessórios
Ambiente [°C] Medidas de protecção: Contacte a companhia de abastecimento de energia eléctrica local para obter informações sobre as medidas de protecção necessárias no caso da sua aplicação específica. As aplicações incluem: corta-circuito em caso de falha na ligação à terra sensível à corrente pulsatória, ligação à... - Seite 51 Possibilidades de montagem inclinação máx. 45° para a Montagem horizontal inclinação máx. 45° para a Montagem vertical esquerda direita Montagem correcta Montagem errada ERRADA – O caudal não passa pela unidade Hydrovar-Watercooled, adução de fluido a montante da unidade Hydrovar-Watercooled Arrefecimento insuficiente! ERRADA –...
- Seite 52 Exemplo: Capacidade máxima de bombagem da bomba = 70 litros por minuto Volume mínimo do reservatório de membrana = 70 x 0,10 = 7 litros Dependendo do valor nominal ou do valor de referência de activação requerido é necessário regular uma determinada pressão inicial no reservatório de membrana ainda não estando o sistema sob pressão.
-
Seite 53: Ligação Eléctrica, Terminais De Controlo E Visor
Ligação do motor Terminais de PE (terra) Equilíbrio de ponto Tensão de (U, V, W) controlo zero alimentação (L, N) 6,3 x 0,8 Øi 3,7 6.3 x 0,8 Ligação eléctrica, terminais de controlo e visor Executar primeiro a montagem hidráulica e, em seguida, a ligação eléctrica! Remova os 4 parafusos da cobertura e retire a tampa. -
Seite 54: Indicação De Estado E Definição Do Valor Nominal
Autocolante para o visor e o painel de comandos Apresentação da pressão • Indicador LED • Tecla Paragem • Tecla Arranque da instalação / sistema • Código de erro • Reduzir • Aumentar Indicação de estado e definição do valor nominal Depois de ser ligada a tensão de alimentação da unidade Hydrovar-Watercooled, acende-se o primeiro LED. -
Seite 55: Mensagens De Erro
A) Funcionamento no modo de controlador - controlo de pressão constante: Este modo de operação permite um controlo da pressão de saída aproximadamente constante, independentemente do débito de exploração da bomba, mas limitado pela capacidade da bomba. No caso de uma queda da pressão, durante o funcionamento, de 25% abaixo do valor nominal, com uma duração superior a 20 segundos, a bomba é... -
Seite 56: Mensagens De Erro Ou Falhas
Sobreintensidade / Curto- Verificar a potência absorvida da bomba, o circuito Intensidade absorvida valor de referência de operação da bomba foi, do motor demasiado elevada, o possivelmente, excedido. Reduzir o débito da reconhecimento da potência bomba e colocar o sistema lentamente sob Código de erro 46 absorvida máxima foi excedido pressão. -
Seite 57: Belangrijke Veiligheidsbepalingen
Inhoudsopgave Belangrijke veiligheidsbepalingen ......................57 Technische gegevens ..........................58 Montage en toebehoren ..........................59 Elektrische aansluiting, stuurklemmen en weergave ................62 Statusweergave en instelling instelwaarde....................87 Foutmeldingen ............................64 Foutmeldingen of storingen ........................65 Onderhoud en opmerking .......................... 65 De pompbedienings- en onderhoudshandleidingen moeten worden aangehouden Belangrijke veiligheidsbepalingen Vóór de eerste ingebruikneming moet de bedieningshandleiding zeer zorgvuldig worden gelezen. -
Seite 58: Technische Gegevens
Niet gebruikte open kabeleinden in ieder geval isoleren. De Hydrovar-Watercooled bevat elektronische veiligheidsinrichtingen die in geval van een storing het besturingsgedeelte uitschakelen, waardoor de motor stroomloos, maar niet spanningsvrij wordt, en tot stilstand komt. Een motorstilstand kan ook door een mechanische blokkering tot stand worden gebracht. Bij een elektronische uitschakeling is de motor via de elektronica van de Hydrovar-Watercooled van de netspanning gescheiden, maar niet potentiaalvrij geschakeld. -
Seite 59: Montage En Toebehoren
Omgevings [°C] Veiligheidsmaatregelen: Het verantwoordelijke elektriciteitsbedrijf informeert u erover, welke veiligheidsmaatregelen in uw toepassingsgeval noodzakelijk zijn. Toepassing vinden: pulsstroomgevoelige foutstroom-veiligheidsschakelaar, randaarding, aardaansluiting, beschermingsgeleidersysteem Voor elke Hydrovar-Watercooled moet een eigen FI-veiligheidsschakelaar worden gebruikt! Montage en toebehoren De Hydrovar-Watercooled wordt direct in de drukleiding van de installatie gemonteerd. Om de koeling in stand te houden moet de Hydrovar-Watercooled tijdens het bedrijf met het transportmedium worden doorstroomd. - Seite 60 Inbouwmogelijkheden max. 45° naar links inbouw horizontaal max. 45° naar rechts inbouw loodrecht hellend hellend Juiste montage Verkeerde montage VERKEERD – Hydrovar-Watercooled wordt niet doorstroomd, aftappunt vóór de Hydrovar-Watercooled Onvoldoende koeling! VERKEERD – terugslagklep is na de Hydrovar-Watercooled ingebouwd, verkeerd meetpunt van de systeemdruk leidt niet tot een automatische...
- Seite 61 Voorbeeld: Maximaal transport van de pomp = 70 liter per minuut Minimaal volume van het membraanreservoir = 70 x 0,10 = 7 liter Afhankelijk van de vereiste instelwaarde resp. inschakeldrempel moet in het membraanreservoir een bepaalde voordruk in drukloze toestand van het systeem worden ingesteld. Werkdruk (bar) Reservoir druk (bar) Drukregeling met externe vrijgave:...
-
Seite 62: Elektrische Aansluiting, Stuurklemmen En Weergave
Motoraansluiting Stuurklemmen PE (aarde) Nulpunt afstelling Spannings-toevoer (U, V, W) (L, N) 6,3 x 0,8 Øi 3,7 6.3 x 0,8 Elektrische aansluiting, stuurklemmen en weergave Eerst de hydraulische montage en dan de elektrische aansluiting uitvoeren! a) De 4 schroeven van de afdekkap openen en het deksel wegnemen. b) Motoraansluitkabels, toevoerkabels moeten volgens aansluitschema worden aangesloten. -
Seite 63: Statusweergave En Instelling Instelwaarde
Sticker voor weergave en bediening Weergave van de • LED weergave • Toets Stop • Toets Start installatie / systeemdruk • Foutcode • Reduceren • Verhogen Statusweergave en instelling instelwaarde Na inschakeling van de spanningstoevoer voor de Hydrovar-Watercooled brandt de 1e LED. Starten: Toets (+) indrukken. -
Seite 64: Foutmeldingen
A) Regelaar modus- Regeling op constante druk: Deze bedrijfsmodus zorgt voor een regeling op nagenoeg constante afgiftedruk onafhankelijk van het inlaatdebiet van de pomp, maar beperkt door het pompvermogen van de pomp. Bij onderschrijding van 25% van de insteldruk en een bedrijf van langer dan 20 seconden beneden dit drukniveau wordt de pomp gestopt en de foutcode 26 „Watergebrek“... -
Seite 65: Foutmeldingen Of Storingen
Overstroom / Kortsluiting - Vermogensopname van de pomp controleren, Stroomopname van de motor max. bedrijfspunt van de pomp werd eventueel te hoog, max. overschreden – debiet reduceren en systeem vermogensopname- langzaam onder druk zetten Foutcode 46 herkenning werd overschreden Motoraansluiting controleren of aansluiting naar de motor of... - Seite 68 Xylem Water Solutions Austria GmbH se reserva el derecho de realizar modificaciones sin necesidad de aviso previo. A Xylem Water Solutions Austria GmbH reserva&se o direito de proceder a alterações sem aviso prévio. Xylem Water Solutions Austria GmbH behoudt zich het recht voor om zonder voorafgaand bericht wijzigingen aan te brengen. Headquarters...
