Power Systems
Speicher für 8408-44E oder 8408-E8E
IBM

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für IBM Power System E850 8408-44E

Inhaltszusammenfassung für IBM Power System E850 8408-44E

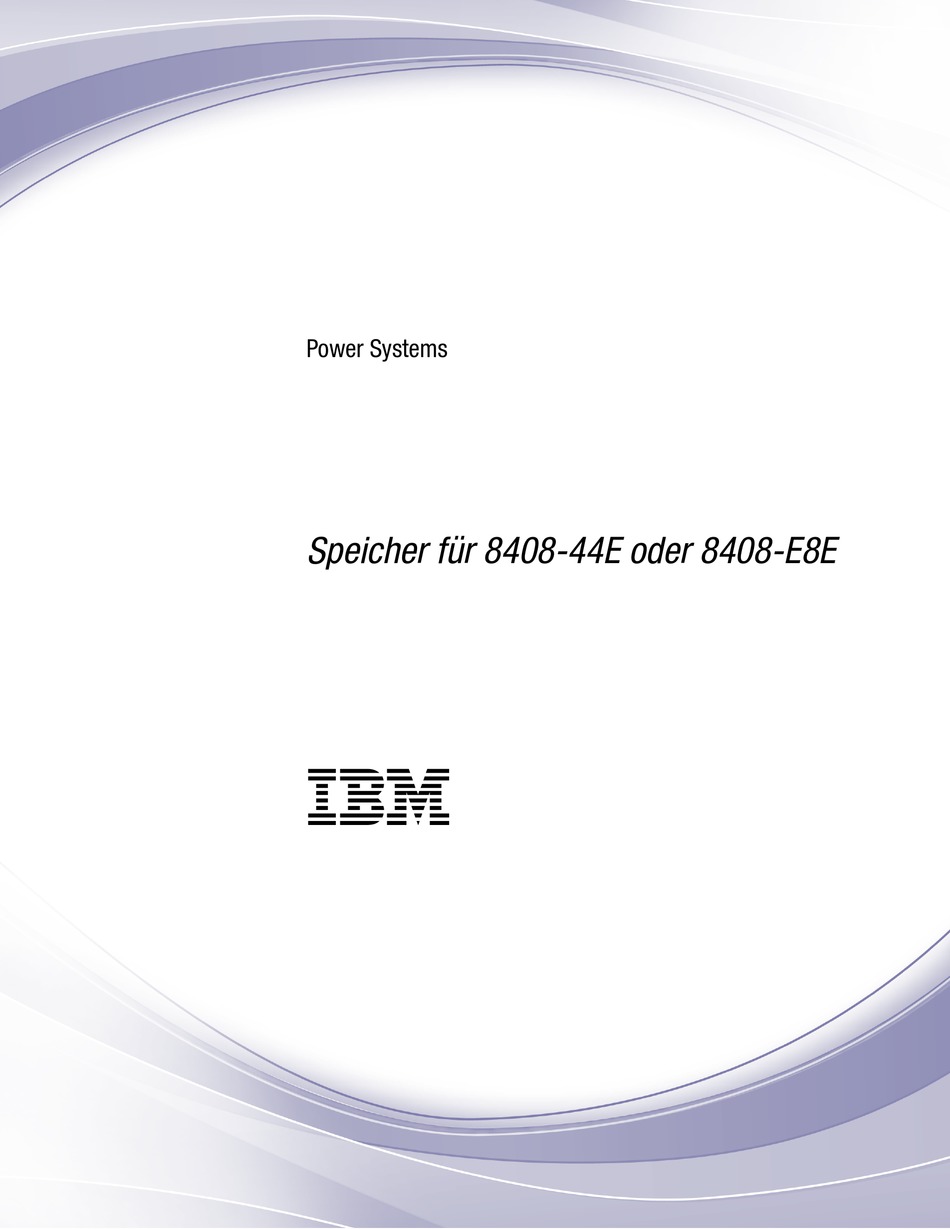

  • Seite 1 Power Systems Speicher für 8408-44E oder 8408-E8E...
  • Seite 3 Power Systems Speicher für 8408-44E oder 8408-E8E...
  • Seite 4 Hinweis Vor Verwendung dieser Informationen und des darin beschriebenen Produkts sollten die Informationen unter „Sicherheitshinweise” auf Seite vii, „Bemerkungen” auf Seite 101, das Handbuch IBM Systems Safety Notices, G229-9054, und der IBM Environmental Notices and User Guide, Z125–5823, gelesen werden.

  • Seite 5: Inhaltsverzeichnis

    . 30 Leuchtanzeige für ein Teil mit dem AIX-Diagnoseprogramm aktivieren . . 30 Teil in einem IBM i-System oder einer logischen IBM i-Partition identifizieren . . 31 Positionscode suchen und Leuchtanzeige für ein Teil mit dem IBM i-Betriebssystem aktivieren . 31 Teil in einem Linux-System oder einer logischen Linux-Partition identifizieren .
  • Seite 6 Reparatur überprüfen . . 75 Reparatur in AIX überprüfen . 76 Reparatur mit einem System oder einer logischen Partition vom Typ IBM i überprüfen . . 79 Reparatur in Linux überprüfen . . 81 Reparatur an einem IBM PowerKVM-System überprüfen .
  • Seite 7 Bemerkungen ....... . 101 Funktionen zur barrierefreien Bedienung für IBM Power Systems-Server .
  • Seite 8 Power Systems: Speicher für 8408-44E oder 8408-E8E...

  • Seite 9: Sicherheitshinweise

    Um einen Stromschlag zu vermeiden v Diese Einheit nur mit dem von IBM bereitgestellten Netzkabel an den Versorgungsstromkreis anschlie- ßen, sofern IBM ein Netzkabel bereitgestellt hat. Das von IBM bereitgestellte Netzkabel für kein ande- res Produkt verwenden. v Netzteile nicht öffnen oder warten.
  • Seite 10 – Bei Wechselstrom alle Netzkabel von der Netzsteckdose abziehen. – Bei Racks mit einem Gleichstromverteiler die Gleichstromquelle des Kunden vom Stromverteiler trennen. v Beim Anschließen des Produkts an den Strom sicherstellen, dass alle Netzkabel ordnungsgemäß ange- schlossen sind. – Bei Racks mit Wechselstrom alle Netzkabel an eine vorschriftsmäßig angeschlossene Netzsteckdose mit ordnungsgemäß...
  • Seite 11 v Um gefährliche Situationen aufgrund ungleichmäßiger Belastung zu vermeiden, die schwersten Einhei- ten immer unten im Rackschrank installieren. Server und optionale Einheiten immer von unten nach oben im Rackschrank installieren. v In einem Rack installierte Einheiten dürfen nicht als Tische oder Ablagen missbraucht werden. Keine Gegenstände auf die in einem Rack installierten Einheiten legen.
  • Seite 12 v Bei fest installierten Einschüben: Fest installierte Einschübe dürfen bei einer Wartung nur dann herausge- zogen werden, wenn dies vom Hersteller angegeben wird. Wird versucht, den Einschub ganz oder teil- weise aus seiner Installationsposition im Gestell herauszuziehen, kann das Gestell kippen oder der Ein- schub aus dem Rack herausfallen.
  • Seite 13 Gefahr: In Komponenten, die diesen Aufkleber aufweisen, treten gefährliche Spannungen, Ströme oder Energien auf. Keine Abdeckungen oder Sperren öffnen, die diesen Aufkleber aufweisen. (L001) (L002) Gefahr: In einem Rack installierte Einheiten dürfen nicht als Tische oder Ablagen missbraucht werden. (L002) (L003) oder oder...
  • Seite 14 oder Gefahr: Mehrere Netzkabel. Dieses Produkt kann mit mehreren Wechselstromkabeln oder mehreren Gleichstromkabeln ausgestattet sein. Alle Netzkabel abziehen, um gefährliche Spannungen zu verhindern. (L003) (L007) Vorsicht: Heiße Oberfläche in der Nähe. (L007) (L008) Power Systems: Speicher für 8408-44E oder 8408-E8E...
  • Seite 15 über 100°C (212°F) erhitzen. v reparieren oder zerlegen. Nur gegen das von IBM Teil austauschen. Batterie nach Gebrauch der Wiederverwertung zuführen oder als Sondermüll entsorgen. IBM Deutschland beteiligt sich am Gemeinsamen Rücknahme System GRS für Batterien (www.grs-batterien.de). Die Batterien müssen in den Behältern des GRS entsorgt werden, die an allen Verkaufsstellen zur Verfügung stehen.
  • Seite 16 Vorsicht: Bei der Verwendung eines von IBM bereitgestellten Hebewerkzeugs: v Das Hebewerkzeug darf nur von autorisiertem Personal verwendet werden. v Das Hebewerkzeug dient ausschließlich als Hilfe zum Anheben beim Ein- und Ausbau von Einhei- ten in einem Rack. Es darf nicht zum Transport über größere Rampen oder als Ersatz für Palettenhe- ber, Gabelstapler und ähnliche Geräte verwendet werden.
  • Seite 17 Stromversorgungs- und Verkabelungsinformationen, die dem Standard für elektro- magnetische Verträglichkeit und elektrische Sicherheit GR-1089-CORE entspre- chen Die folgenden Kommentare beziehen sich auf die IBM Server, die dem Standard für elektromagnetische Verträglichkeit und elektrische Sicherheit GR-1089-CORE entsprechen. Diese Geräte sind für die Installation in folgenden Bereichen geeignet: v Netz-Telekommunikationseinrichtungen v Standorte, die den Normen des jeweiligen Landes entsprechen müssen...
  • Seite 18 Power Systems: Speicher für 8408-44E oder 8408-E8E...

  • Seite 19: Speicher Für 8408-44E Oder 8408-E8E

    Prozedur 1. Stellen Sie sicher, dass die für die Unterstützung des Features erforderliche Software auf Ihrem Sys- tem installiert ist. Informationen zu Softwarevoraussetzungen finden Sie auf der Website IBM Prere- quisite (http://www-912.ibm.com/e_dir/eServerPrereq.nsf). Wenn die erforderliche Systemfirmware, Software oder die erforderlichen Fixpacks nicht auf Ihrem System installiert ist bzw. sind, rufen Sie die Website Fix Central (http://www.ibm.com/support/fixcentral/) auf, um diese herunterzuladen...
  • Seite 20 3. Ermitteln Sie den Steckplatz, in den Sie den Speicher installieren möchten. Weitere Informationen zu den Steckregeln und der richtigen Reihenfolge für das Stecken der Speicher erhalten Sie unter „Steckregeln für den Speicher bei einem System vom Typ 8408-44E oder 8408-E8E” auf Seite 18. Die Speichersteckplätze befinden sich auf der Rückwandplatine.
  • Seite 21 Achtung: v Ein Antistatikarmband zum Schutz vor elektrostatischer Entladung an der vorderen oder hinteren ESD-Buchse anschließen oder an einer unlackierten Metalloberfläche der Hardware anbringen, um zu verhindern, dass die Hardware durch elektrostatische Entladung beschädigt wird. v Wird ein Antistatikarmband benutzt, alle Sicherheitsprozeduren für den Umgang mit Elektrizität beachten.
  • Seite 22 Vorsicht: Keine Gegenstände auf die in einem Rack installierte Einheit legen, es sei denn, die im Rack ins- tallierte Einheit ist als Ablage vorgesehen. (R008) (L012) oder Vorsicht: Einklemmgefahr. (L012) 11. Trennen Sie den Versorgungsstromkreis vom System, indem Sie die Netzkabel abziehen. Entspre- chende Anweisungen finden Sie unter „Netzkabel vom System vom Typ abziehen”...

  • Seite 23: Speicher Im System Vom Typ 8408-44E Oder 8408-E8E Bei Ausgeschaltetem System Installieren

    oder Gefahr: Mehrere Netzkabel. Dieses Produkt kann mit mehreren Wechselstromkabeln oder mehreren Gleichstromkabeln ausgestattet sein. Alle Netzkabel abziehen, um gefährliche Spannungen zu verhin- dern. (L003) 12. Bauen Sie die Serviceabdeckung aus. Entsprechende Anweisungen finden Sie unter „Serviceabde- ckung bei einem System vom Typ 8408-44E oder 8408-E8E ausbauen” auf Seite 51. 13.
  • Seite 24 Abbildung 3. Kennzeichnungs-LED aktivieren 3. Suchen Sie die Speichersteckplatz-LED. Abb. 4 auf Seite 7 zeigt die Position der Speichersteckplätze und LEDs. Anmerkung: Pro Speichersteckplatz ist eine LED vorhanden. Die folgenden LED-Status geben den Status der im Steckplatz installierten Speicherkarte an: (B) Zeigt an, dass der Speicher ordnungsgemäß...
  • Seite 25 Abbildung 4. Position der Speichersteckplätze und LEDs 4. Wenn auf dem zu verwendenden Steckplatz eine Abdeckblende vorhanden ist, entfernen Sie diese vom Steckplatz. Anmerkung: Die Speichersteckplätze müssen einen Speicher oder eine Abdeckblende enthalten, um eine ordnungsgemäße Kühlung sicherzustellen. Gehen Sie wie folgt vor, um die Speicherabdeckblende auszubauen: a.
  • Seite 26 Abbildung 5. Abdeckblende eines Speichers aus einem Speichersteckplatz in einem System vom Typ 8408-44E oder 8408-E8E ausbauen 5. Fassen Sie den neuen Speicher an zwei Kanten an und richten Sie ihn an dem Steckplatz aus. Achtung: Der Speicher ist eingekerbt, um eine nicht ordnungsgemäße Installation zu verhindern. Achten Sie vor der Installation eines Speichers auf die Position der Zungen im Speicheranschluss.

  • Seite 27: System Vom Typ 8408-44E Oder 8408-E8E Nach Der Installation Des Speichers Für Den Betrieb Vorbereiten

    Abbildung 6. Speicher bei einem System vom Typ 8408-44E oder 8408-E8E installieren oder austauschen System vom Typ 8408-44E oder 8408-E8E nach der Installation des Speichers für den Betrieb vorbereiten Führen Sie die folgenden Schritte aus, um das System nach der Installation des Speichers für den Betrieb vorzubereiten.

  • Seite 28: Speicher Bei Einem System Vom Typ 8408-44E Oder 8408-E8E In Ausgeschaltetem Zustand Ausbauen Und Austau- Schen

    Vorsicht: Einklemmgefahr. (L012) 5. Falls zutreffend, schließen Sie die vordere Rackklappe. 6. Schließen Sie die Netzkabel wieder an das System an. Entsprechende Anweisungen finden Sie unter „Netzkabel an das System vom Typ anschließen” auf Seite 47. 7. Falls zutreffend, schließen Sie die hintere Rackklappe. 8.
  • Seite 29 Achtung: v Ein Antistatikarmband zum Schutz vor elektrostatischer Entladung an der vorderen oder hinteren ESD-Buchse anschließen oder an einer unlackierten Metalloberfläche der Hardware anbringen, um zu verhindern, dass die Hardware durch elektrostatische Entladung beschädigt wird. v Wird ein Antistatikarmband benutzt, alle Sicherheitsprozeduren für den Umgang mit Elektrizität beachten.
  • Seite 30 Vorsicht: Keine Gegenstände auf die in einem Rack installierte Einheit legen, es sei denn, die im Rack ins- tallierte Einheit ist als Ablage vorgesehen. (R008) (L012) oder Vorsicht: Einklemmgefahr. (L012) 9. Trennen Sie den Versorgungsstromkreis vom System, indem Sie die Netzkabel abziehen. Entspre- chende Anweisungen finden Sie unter „Netzkabel vom System vom Typ abziehen”...

  • Seite 31: Speicher Aus Einem System Vom Typ 8408-44E Oder 8408-E8E Ausbauen

    oder Gefahr: Mehrere Netzkabel. Dieses Produkt kann mit mehreren Wechselstromkabeln oder mehreren Gleichstromkabeln ausgestattet sein. Alle Netzkabel abziehen, um gefährliche Spannungen zu verhin- dern. (L003) 10. Bauen Sie die Serviceabdeckung aus. Entsprechende Anweisungen finden Sie unter „Serviceabde- ckung bei einem System vom Typ 8408-44E oder 8408-E8E ausbauen” auf Seite 51. 11.
  • Seite 32 Abbildung 8. Kennzeichnungs-LED aktivieren 3. Suchen Sie die Speichersteckplatz-LED. Abb. 9 auf Seite 15 zeigt die Position der Speichersteckplätze und LEDs. Anmerkung: Pro Speichersteckplatz ist eine LED vorhanden. Die folgenden LED-Status geben den Status der im Steckplatz installierten Speicherkarte an: (B) Zeigt an, dass der Speicher ordnungsgemäß...
  • Seite 33 Abbildung 9. Position der Speichersteckplätze und LEDs 4. Führen Sie folgende Schritte aus, um den fehlgeschlagenen Speicher auszubauen, der durch die blin- kende gelbe LED angezeigt wird: a. Drücken Sie die Verriegelungszungen (A) in die in Abb. 10 auf Seite 16 gezeigte Richtung, um den Speicher vom Anschluss im Steckplatz zu entriegeln.

  • Seite 34: Speicher In Einem System Vom Typ 8408-44E Oder 8408-E8E Austauschen

    Abbildung 10. Speicherkarte aus dem System ausbauen Speicher in einem System vom Typ 8408-44E oder 8408-E8E austau- schen Führen Sie die folgenden Schritte aus, um einen Speicher bei einem System vom Typ 8408-44E oder 8408- E8E auszutauschen. Prozedur 1. Vergewissern Sie sich, ob Sie das Antistatikarmband zum Schutz vor elektrostatischer Entladung ange- legt haben.

  • Seite 35: System Nach Dem Ausbau Und Austausch Des Speichers Für Den Betrieb Vorbereiten

    Abbildung 11. Speicher im System austauschen System nach dem Ausbau und Austausch des Speichers für den Be- trieb vorbereiten Führen Sie die folgenden Schritte aus, um das System nach dem Austausch des Speichers für den Betrieb vorzubereiten. Prozedur 1. Vergewissern Sie sich, ob Sie das Antistatikarmband zum Schutz vor elektrostatischer Entladung ange- legt haben.

  • Seite 36: Steckregeln Für Den Speicher Bei Einem System Vom Typ 8408-44E Oder 8408-E8E

    6. Schließen Sie die Netzkabel wieder an das System an. Entsprechende Anweisungen finden Sie unter „Netzkabel an das System vom Typ anschließen” auf Seite 47. 7. Falls zutreffend, schließen Sie die hintere Rackklappe. 8. Starten Sie das System oder die logische Partition. Entsprechende Anweisungen finden Sie unter „Sys- tem oder logische Partition starten”...
  • Seite 37 Abbildung 12. Positionen des Speichers bei einem System vom Typ 8408-44E oder 8408-E8E Die folgende Tabelle listet die Speicher-Feature-Codes auf, die von einem System vom Typ 8408-44E oder 8408-E8E unterstützt werden: Unterstützte Feature-Codes (FC) Größe FC EM86 16 GB CDIMM DDR3 FC EM87 32 GB CDIMM DDR3 FC EM88...
  • Seite 38 Für die DDR4-Speichermodule ist die richtige Firmwareversion erforderlich. Das System wird nicht ge- startet, wenn die falsche Firmwareversion verwendet wird. Informationen zum Herunterladen von Firmware-Updates, Software-Updates und Fixes finden Sie auf der Website "Fix Central" (http:// www.ibm.com/support/fixcentral/). v Zur Ausführung eines DDR4-Speichers müssen vollständig ausgestattete Speicherspannungsreglermo- dule installiert sein.
  • Seite 39 Tabelle 1. Steckreihenfolge für den Speicher bei einem System vom Typ 8408-44E oder 8408-E8E (Forts.) Anzahl der Systemprozessoren Steckreihenfolge Drei Systemprozessoren 1. Erstes Speicherpaar an Position C16 und C17 instal- lieren. 2. Zweites Speicherpaar an Position C24 und C25 ins- tallieren.
  • Seite 40 Tabelle 1. Steckreihenfolge für den Speicher bei einem System vom Typ 8408-44E oder 8408-E8E (Forts.) Anzahl der Systemprozessoren Steckreihenfolge Vier Systemprozessoren 1. Erstes Speicherpaar an Position C16 und C17 instal- lieren. 2. Zweites Speicherpaar an Position C24 und C25 ins- tallieren.

  • Seite 41: Allgemeine Prozeduren Für Das Installieren, Ausbauen Und Austauschen Der Speicher

    Um einen Stromschlag zu vermeiden v Diese Einheit nur mit dem von IBM bereitgestellten Netzkabel an den Versorgungsstromkreis anschlie- ßen, sofern IBM ein Netzkabel bereitgestellt hat. Das von IBM bereitgestellte Netzkabel für kein ande- res Produkt verwenden. v Netzteile nicht öffnen oder warten.
  • Seite 42 Gefahr: v Zum Installieren, Transportieren und Öffnen der Abdeckungen des Produkts oder der angeschlossenen Einheiten die Kabel gemäß den folgenden Prozeduren anschließen und abziehen. Kabel lösen 1. Alle Einheiten ausschalten (außer wenn andere Anweisungen vorliegen). 2. Bei Wechselstrom die Netzkabel aus den Steckdosen ziehen. 3.
  • Seite 43 1. Wenn Sie ein neues Feature installieren, achten Sie darauf, dass die zur Unterstützung des neuen Fea- tures erforderliche Software vorhanden ist. Siehe IBM Prerequisite. 2. Besteht bei der Installation oder dem Austausch eine Gefahr für die Daten, müssen Sie darauf achten, dass (wann immer möglich) eine aktuelle Sicherung des Systems oder der logischen Partition vorhan-...

  • Seite 44: Teil Identifizieren

    Wenden Sie sich bei der Installation eines Features an eine der folgenden Serviceorganisationen: – Wenden Sie sich an den Teilelieferanten oder an die nächsthöhere Unterstützungsstufe. – Wenden Sie sich in den USA unter der Telefonnummer 1–800–300–8751 an die IBM Rochester Manufacturing Automated Information Line (R–MAIL).

  • Seite 45: Anzeigen Der Steuerkonsole

    v Administrator v Autorisierter Service-Provider Führen Sie die folgenden Schritte aus, um die Gehäuse- oder Serveranzeigenstatus zu aktivieren: 1. Geben Sie in der ASMI-Eingangsanzeige Ihre Benutzer-ID und Ihr Kennwort an und klicken Sie auf Anmelden. 2. Erweitern Sie im Navigationsbereich Systemkonfiguration > Serviceanzeigen > Gehäuseanzeigen. Es wird eine Liste der Gehäuse angezeigt.

  • Seite 46: Kennzeichnungs-Led Für Ein Gehäuse Oder Einen Server Mit Der Hmc Aktivieren

    v B: Kennzeichnungsanzeige für Gehäuse – Leuchtet die Anzeige permanent, weist dies auf den Identifikationsstatus hin, der zum Identifizieren eines Teils verwendet wird. – Ist die Anzeige aus, arbeitet das System normal. v C: Protokollprüfanzeige – Ist die Anzeige aus, arbeitet das System normal. –...

  • Seite 47: Suchen Des Teilepositionscodes Und Des Anzeigenunterstützungsstatus

    Server ermitteln, das/der das Teil enthält. Teil mithilfe des Betriebssystems oder des VIOS identifizieren Hier wird beschrieben, wie Sie mit AIX, IBM i, Linux oder dem virtuellen E/A-Server (VIOS, Virtual I/O Server) ein Teil identifizieren. Bei IBM Power Systems mit POWER8-Prozessor können die Kennzeichnungsanzeigen verwendet werden, um die Position eines Teils zu identifizieren oder zu überprüfen, das Sie installieren, ausbauen oder aus-...

  • Seite 48: Teil In Einem Aix-System Oder Einer Logischen Aix-Partition Identifizieren

    Die Kennzeichnungsfunktion steuert, dass die gelbe Anzeige blinkt. Wenn Sie die Kennzeichnungsfunkti- on ausschalten, kehrt die Anzeige wieder in den vorherigen Status zurück. Für Teile mit einer blauen Ser- vicetaste legt die Kennzeichnungsfunktion die Anzeigeninformationen für die Servicetaste so fest, dass beim Drücken der Servicetaste die richtigen Anzeigen an diesem Teil blinken.

  • Seite 49: Teil In Einem Ibm I-System Oder Einer Logischen Ibm I-Partition Identifizieren

    7. Verlassen Sie die Anzeigen und kehren Sie zur Befehlszeile zurück. Teil in einem IBM i-System oder einer logischen IBM i-Partition identifizieren Sie können die Leuchtanzeige für das Lokalisieren eines Teils in einem IBM i-System oder einer logischen IBM i-Partition aktivieren oder inaktivieren.

  • Seite 50: Teil In Einem Linux-System Oder Einer Logischen Linux-Partition Identifizieren

    4. Notieren Sie die Positionsinformationen. Zugehörige Informationen: Service- und Produktivitätstools für PowerLinux-Server von IBM IBM stellt Hardwarediagnosehilfen und Produktivitätstools sowie Installationshilfen für Linux-Betriebs- systeme auf Servern vom Typ IBM Power Systems bereit. Leuchtanzeige für ein Teil mit dem Linux-Betriebssystem aktivieren: Wenn Sie den Positionscode eines Teils kennen, aktivieren Sie die Leuchtanzeige, um die Lokalisierung des Teils bei der Durchführung von Serviceoperationen zu unterstützen.

  • Seite 51: Positionscode Eines Teils In Einem Vios-System Oder Einer Logischen Partition Suchen

    (ASMI) aktivieren oder inaktivieren. Sie können mit einem Web-Browser auf die ASMI zugreifen. Weitere Informationen finden Sie unter Mit einem Web-Browser auf die Advanced System Management Interface zugreifen (http://www.ibm.com/ support/knowledgecenter/POWER8/p8ect/pxect_browser.htm). Allgemeine Prozeduren für das Installieren, Ausbauen und Austauschen der Speicher...

  • Seite 52: Kennzeichnungs-Led Mit Der Asmi Aktivieren, Wenn Die Positionscodes Bekannt Sind

    Bei IBM Power Systems mit POWER8-Prozessor können die Kennzeichnungsanzeigen verwendet werden, um die Position eines Teils zu identifizieren oder zu überprüfen, das Sie installieren, ausbauen oder aus- tauschen möchten. Die Kennzeichnungsfunktion (Blinken der gelben LED) entspricht dem Positionscode, mit dem Sie arbeiten.

  • Seite 53: Teil Mithilfe Der Hmc Identifizieren

    1. Geben Sie in der ASMI-Eingangsanzeige Ihre Benutzer-ID und Ihr Kennwort an und klicken Sie auf Anmelden. 2. Erweitern Sie im Navigationsbereich Systemkonfiguration > Serviceanzeigen > Gehäuseanzeigen. Es werden alle von der ASMI verwalteten Gehäuse und Server angezeigt. 3. Wählen Sie den Server oder das Gehäuse aus, der bzw. das das Teil enthält, das ausgetauscht werden muss, und klicken Sie auf Weiter.

  • Seite 54: System Oder Logische Partition Stoppen

    Geben Sie bei einem System mit dem Betriebssystem Linux den Befehl shutdown -h now ein. v Geben Sie bei einem System mit dem Betriebssystem IBM i den Befehl PWRDWNSYS ein. Ist Ihr System partitioniert, verwenden Sie den Befehl PWRDWNSYS, um die einzelnen sekundären Partitionen auszu- schalten.

  • Seite 55: System Mit Der Hmc Stoppen

    1. Geben Sie in der ASMI-Eingangsanzeige Ihre Benutzer-ID und Ihr Kennwort an und klicken Sie auf Anmelden. 2. Klicken Sie im Navigationsbereich auf Stromversorgungs-/Neustartsteuerung > System ein-/ ausschalten. Der Stromversorgungsstatus des Systems wird angezeigt. 3. Geben Sie die erforderlichen Einstellungen an und klicken Sie auf Einstellung speichern und aus- schalten.

  • Seite 56: Ibm Powerkvm-System Stoppen

    Klicken Sie im Inhaltsbereich auf Aktionen > Alle Aktionen anzeigen > Ausschalten. d. Klicken Sie auf OK. IBM PowerKVM-System stoppen Sie können ein IBM PowerKVM-System mit der Intelligent Platform Management Interface (IPMI) stop- pen. Führen Sie die folgenden Schritte aus, um ein IBM PowerKVM-System zu stoppen: 1.

  • Seite 57: System Mit Der Steuerkonsole Starten

    System mit der Steuerkonsole starten Sie können den Netzschalter der Steuerkonsole verwenden, um eine System zu starten, das nicht von ei- ner Hardware Management Console (HMC) verwaltet wird. Führen Sie die folgenden Schritte aus, um ein System mit der Steuerkonsole zu starten: 1.

  • Seite 58: System Mit Der Asmi Starten

    v D: Gehäusefehleranzeige – Leuchtet die Anzeige permanent, weist dies auf einen Fehler im Gehäuse hin. – Ist die Anzeige aus, arbeitet das System normal. v E: Entnahmetaste v F: Funktions-/Datenanzeige v G: Grundstellungsknopf (Nadelloch) v H: Schaltfläche zum Verringern v I: Eingabeknopf v J: Schaltfläche zum Erhöhen 4.

  • Seite 59: System Oder Logische Partition Mithilfe Der Schnittstelle Hmc Enhanced + Technologievorschau

    2. Führen Sie die folgenden Schritte aus, um das verwaltete System einzuschalten: a. Erweitern Sie im Navigationsbereich den Eintrag Systemmanagement > Server. b. Wählen Sie im Inhaltsbereich das verwaltete System aus. c. Klicken Sie auf Operationen > Einschalten. d. Wählen Sie die Option "Einschalten" aus und klicken auf OK. System oder logische Partition mithilfe der Schnittstelle HMC Enhanced + Techno- logievorschau (vor allg.

  • Seite 60: Ibm Powerkvm-System Starten

    IBM PowerKVM-System starten Sie können ein IBM PowerKVM-System mit der Intelligent Platform Management Interface (IPMI) starten. Führen Sie zum Starten eines IBM PowerKVM-Systems den Befehl ipmitool -I lanplus -H FSP IP -P ipmipassword chassis power on von einem fernen System aus.

  • Seite 61: Teil Mit Der Hmc Ausbauen

    5. Wird das Teil im Abschnitt Anstehende Aktionen aufgeführt, klicken Sie auf Prozedur starten und führen Sie die Anweisungen zum Ausbau des Teils aus. Anmerkung: Die HMC zeigt möglicherweise die Anweisungen aus dem IBM Knowledge Center zum Ausbau des Teils an. Ist dies der Fall, führen Sie diese Anweisungen zum Ausbau des Teils aus.

  • Seite 62: Netzkabel

    Reparatur des Teils an. Wenn dies der Fall ist, folgen Sie den Anweisungen, um das Teil zu reparieren. Netzkabel Verwenden Sie diese Prozeduren, um die Netzkabel bei IBM Power Systems abzuziehen und erneut an- zuschließen Server mit POWER8-Prozessor Netzkabel vom System vom Typ abziehen Verwenden Sie diese Prozedur, um die Netzkabel vom System abzuziehen.
  • Seite 63 Hinweise: v Dieses System verfügt möglicherweise über zwei oder mehrere Netzteile. Wenn bei den Prozeduren zum Ausbauen und Austauschen das System ausgeschaltet sein muss, stellen Sie sicher, dass alle Versorgungsstromkreise zum System vollständig unterbrochen sind. v Das Netzkabel ist mit dem Klettverschluss (A) am System befestigt. Wenn Sie das System nach dem Trennen der Netzkabel in die Serviceposition bringen, müssen Sie sicherstellen, dass der Klettver- schluss geöffnet ist.
  • Seite 64 Abbildung 18. Netzkabel bei einem System vom Typ 8247-42L, 8286-41A oder 8286-42A abziehen Abbildung 19. Netzkabel bei einem System vom Typ 5148-21L, 5148-22L, 8247-21L, 8247-22L, 8284-21A oder 8284-22A abziehen Power Systems: Speicher für 8408-44E oder 8408-E8E...

  • Seite 65: Netzkabel An Das System Vom Typ Anschließen

    Abbildung 20. Netzkabel bei einem System vom Typ 8408-44E oder 8408-E8E abziehen Netzkabel an das System vom Typ anschließen Gehen Sie wie folgt vor, um die Netzkabel an das System anzuschließen. Führen Sie die folgenden Schritte aus, um die Netzkabel an das System anzuschließen: 1.
  • Seite 66 Netzsteckdose Netzstecker Abbildung 22. Anschlüsse beim System vom Typ 8408-44E Vorderseite Rückseite Abbildung 23. PDU beim System vom Typ 8408-44E 3. Befestigen Sie die Netzkabel mit den Klettverschlüssen (B) am System. Abbildung 24. Netzkabel bei einem System vom Typ 8247-42L, 8286-41A oder 8286-42A anschließen Power Systems: Speicher für 8408-44E oder 8408-E8E...
  • Seite 67 Abbildung 25. Netzkabel bei einem System vom Typ 5148-21L, 5148-22L, 8247-21L, 8247-22L, 8284-21A oder 8284-22A anschließen Abbildung 26. Netzkabel bei einem System vom Typ 8408-44E oder 8408-E8E anschließen 4. Schließen Sie die Rackklappe auf der Rückseite des Systems. Allgemeine Prozeduren für das Installieren, Ausbauen und Austauschen der Speicher...

  • Seite 68: Abdeckungen Bei Einem System Vom Typ 8408-44E Oder 8408-E8E Ausbauen Und Wiedereinbauen

    Abdeckungen bei einem System vom Typ 8408-44E oder 8408-E8E aus- bauen und wiedereinbauen Gehen Sie beim Ausbau und Wiedereinbau der Abdeckungen bei einem System vom Typ 8408-44E oder 8408-E8E nach diesen Anweisungen vor, um auf die Hardwareteile zugreifen oder Servicearbeiten ausfüh- ren zu können.

  • Seite 69: Serviceabdeckung Bei Einem System Vom Typ 8408-44E Oder 8408-E8E Ausbauen

    1. Vergewissern Sie sich, ob Sie das Antistatikarmband zum Schutz vor elektrostatischer Entladung ange- legt haben. Ist dies nicht der Fall, legen Sie es jetzt an. 2. Bringen Sie die Abdeckung (A) an der Vorderseite der Systemeinheit so in Position, dass die vier Stifte (B) am System mit den vier Löchern an der Rückseite der Abdeckung übereinstimmen.

  • Seite 70: Serviceabdeckung Bei Einem System Vom Typ 8408-44E Oder 8408-E8E Installieren

    Abbildung 29. Serviceabdeckung ausbauen Serviceabdeckung bei einem System vom Typ 8408-44E oder 8408-E8E installieren Verwenden Sie diese Prozedur zum Installieren der Serviceabdeckung. Führen Sie die folgenden Schritte aus, um die Serviceabdeckung zu installieren: 1. Vergewissern Sie sich, ob Sie das Antistatikarmband zum Schutz vor elektrostatischer Entladung ange- legt haben.

  • Seite 71: Sicherheitsabdeckung Bei Einem System Vom Typ 8408-44E Oder 8408-E8E Ausbauen Und Wiedereinbauen

    Abbildung 30. Serviceabdeckung installieren Sicherheitsabdeckung bei einem System vom Typ 8408-44E oder 8408- E8E ausbauen und wiedereinbauen Verwenden Sie diese Prozedur, um die Sicherheitsabdeckung bei einem System vom Typ 8408-44E oder 8408-E8E auszubauen und wiedereinzubauen. Sicherheitsabdeckung bei einem System vom Typ 8408-44E oder 8408-E8E aus- bauen Verwenden Sie diese Prozedur, um die Sicherheitsabdeckung bei einem System vom Typ 8408-44E oder 8408-E8E auszubauen.

  • Seite 72: Sicherheitsabdeckung Bei Einem System Vom Typ 8408-44E Oder 8408-E8E Wiedereinbauen

    Abbildung 31. Sicherheitsabdeckung ausbauen Sicherheitsabdeckung bei einem System vom Typ 8408-44E oder 8408-E8E wieder- einbauen Verwenden Sie diese Prozedur, um die Sicherheitsabdeckung bei einem System vom Typ 8408-44E oder 8408-E8E wiedereinzubauen. Führen Sie die folgenden Schritte aus, um die Sicherheitsabdeckung wiedereinzubauen: 1.

  • Seite 73: E/A-Verriegelung Bei Einem System Vom Typ 8408-44E Oder 8408-E8E Öffnen Und Schließen

    Abbildung 32. Sicherheitsabdeckung wiedereinbauen E/A-Verriegelung bei einem System vom Typ 8408-44E oder 8408-E8E öffnen und schließen Verwenden Sie diese Prozedur, um eine E/A-Verriegelung bei einem System vom Typ 8408-44E oder 8408-E8E zu öffnen und zu schließen. Das System vom Typ 8408-44E oder 8408-E8E ist an beiden Seiten mit einer E/A-Verriegelung ausgestat- tet.

  • Seite 74: E/A-Verriegelung Bei Einem System Vom Typ 8408-44E Oder 8408-E8E Schließen

    Abbildung 33. E/A-Verriegelung öffnen E/A-Verriegelung bei einem System vom Typ 8408-44E oder 8408-E8E schließen Verwenden Sie diese Prozedur, um eine E/A-Verriegelung bei einem System vom Typ 8408-44E oder 8408-E8E zu schließen. Führen Sie die folgenden Schritte aus, um die E/A-Verriegelung zu schließen: 1.

  • Seite 75: Service- Und Betriebsposition Bei Einem System Vom Typ 8408-44E Oder 8408-E8E

    Abbildung 34. E/A-Verriegelung schließen Service- und Betriebsposition bei einem System vom Typ 8408-44E oder 8408-E8E Verwenden Sie diese Prozeduren, um einen Server vom Typ 8408-44E oder 8408-E8E in die Service- oder Betriebsposition zu bringen. Ein System vom Typ 8408-44E oder 8408-E8E in die Serviceposition bringen Verwenden Sie diese Prozedur, um ein System vom Typ 8408-44E oder 8408-E8E in die Serviceposition zu bringen.

  • Seite 76: System Vom Typ 8408-44E Oder 8408-E8E In Die Betriebsposition Bringen

    2. Falls noch nicht geschehen, bauen Sie die vordere Abdeckung des Systems aus. Anweisungen finden Sie unter „Vordere Abdeckung bei einem System vom Typ 8408-44E oder 8408-E8E ausbauen” auf Sei- te 50. 3. Entfernen Sie die Transportschrauben (A) mit einem Kreuzschlitz-Schraubendreher, sofern dies nicht bereits geschehen ist.

  • Seite 77: Installiertes Teil Überprüfen

    Anmerkung: Schieben Sie die Systemeinheit langsam ins Rack, um sicherzustellen, dass Sie sich Ihre Finger nicht an den seitlichen Schienen einklemmen. Abbildung 36. System in die Betriebsposition bringen 4. Sichern Sie den Server mit den Transportschrauben am Rack. 5. Falls noch nicht geschehen, bringen Sie die vordere Abdeckung wieder an. Anweisungen finden Sie unter „Vordere Abdeckung installieren - System vom Typ 8408-44E oder 8408-E8E”...

  • Seite 78: Installiertes Feature Mit Dem Aix-Betriebssystem Überprüfen

    Installiertes Feature mit dem AIX-Betriebssystem überprüfen: Wenn Sie ein Feature installiert oder ein Teil ausgetauscht haben, können Sie mit den Tools des AIX-Be- triebssystem süberprüfen, ob das Feature oder Teil von dem System oder der logischen Partition erkannt wird. Führen Sie die folgenden Schritte aus, um das installierte Feature mit dem AIX-Betriebssystem zu über- prüfen: 1.
  • Seite 79 Gehen Sie noch einmal die Prozedur durch, um zu überprüfen, ob das ausgetauschte Teil korrekt installiert wurde. Können Sie den Fehler nicht beheben, erfassen Sie alle Serviceanforderungsnum- mern bzw. alle anderen angezeigten Referenzcodeinformationen. Wird das System nicht gestartet oder erscheint kein Anmeldedialog, finden Sie weitere Informationen unter Probleme beim Laden und Starten des Betriebssystems.

  • Seite 80: Installiertes Teil Mithilfe Eines Ibm I-Systems Oder Einer Logischen Partition Prüfen

    (http://www.ibm.com/support/knowledgecenter/POWER8/p8hby/serviceindicators.htm). Installiertes Teil mithilfe eines IBM i-Systems oder einer logischen Partition prüfen Haben Sie ein neues Feature oder Teil installiert, überprüfen Sie mit den IBM i-System-Service-Tools, ob das System das Feature oder Teil erkennt. Power Systems: Speicher für 8408-44E oder 8408-E8E...

  • Seite 81: Installiertes Teil Mithilfe Eines Linux-Systems Oder Einer Logischen Partition Prüfen

    „Leuchtanzeige mit dem IBM i-Betriebssystem inaktivieren” auf Seite 70. 2. Melden Sie sich mindestens mit Serviceberechtigung an. 3. Geben Sie in die Befehlszeile der IBM i-Sitzung den Befehl strsst ein und drücken die Eingabetaste. Anmerkung: Können Sie die Anzeige System-Service-Tools nicht aufrufen, verwenden Sie Funktion 21 auf der Steuerkonsole.
  • Seite 82 3. Schalten Sie die Systemeinheit aus. In dem nächsten Schritt wird der Server oder die logische Partiti- on von der CD-ROM mit dem eigenständigen Diagnoseprogramm gebootet. Ist auf dem benutzten Server oder der benutzten logischen Partition kein optisches Laufwerk als Booteinheit verfügbar, füh- ren Sie die folgenden Schritte aus: a.

  • Seite 83: Überprüfen Eines Installierten Oder Ausgetauschten Teils In Einem System Oder Einer Logischen Partition Mit Virtueller E/A-Server-Tools

    c. Wählen Sie Alle Kennzeichnungsanzeigen auf NORMAL festlegen aus. Drücken Sie dann die Eingabetaste. d. Wählen Sie Commit aus. Anmerkung: Durch diese Aktion wechseln die Systemkontrollanzeige und die Leuchtanzeige für das Teil aus dem Fehlerstatus in den normalen Status. e. Verlassen Sie die Anzeigen und kehren Sie zur Befehlszeile zurück. Überprüfen eines installierten oder ausgetauschten Teils in einem System oder ei- ner logischen Partition mit Virtueller E/A-Server-Tools Wenn Sie ein Teil installiert oder ausgetauscht haben, können Sie mit den Tools von Virtueller E/A-Server...
  • Seite 84 v Nein: Fahren Sie mit Schritt 4 fort. v Ja: Fahren Sie mit Schritt 3 fort. 3. Starten Sie das System und warten Sie, bis der Anmeldedialog des Betriebssystems von VIOS ange- zeigt wird oder bis offensichtliche Systemaktivitäten auf der Steuerkonsole oder in der Anzeige ge- stoppt wurden.
  • Seite 85 die diese Reparaturaktion ausgeführt wurde, nicht in der Ressourcenliste angezeigt, wählen Sie sysplanar0 aus. Drücken Sie dann die Eingabetaste. Tipp: Durch diese Aktion wird die Leuchtanzeige für das Teil aus dem Fehlerstatus in den norma- len Status geändert. Fahren Sie mit Schritt 9 fort. 7.

  • Seite 86: Installiertes Teil Mit Der Hmc Überprüfen

    Installiertes Teil mit der HMC überprüfen Haben Sie ein Teil installiert oder ausgetauscht, verwenden Sie die Hardware Management Console (HMC), um die HMC-Sätze nach dem Abschluss einer Serviceaktion auf dem Server zu aktualisieren. Wurden während der Serviceaktion Referenzcodes, Symptom- oder Positionscodes verwendet, suchen Sie die Sätze zwecks Verwendung bei dieser Prozedur.

  • Seite 87: Kennzeichnungs-Led Inaktivieren

    Hier wird beschrieben, wie Sie eine Kennzeichnungs-LED für ein Teil oder ein Gehäuse inaktivieren. Systemkontroll-LED mit dem Betriebssystem oder desVIOS-Tools inak- tivieren Sie können das Betriebssystem AIX, IBM i oder Linux oder die VIOS-Tools verwenden, um eine System- kontroll-LED zu inaktivieren. Leuchtanzeige für ein Teil mit dem AIX-Diagnoseprogramm inaktivieren Verwenden Sie diese Prozedur, um Leuchtanzeigen auszuschalten, die bei einer Serviceaktion eingeschal- tet wurden.

  • Seite 88: Leuchtanzeige Mit Dem Ibm I-Betriebssystem Inaktivieren

    Führen Sie die folgenden Schritte aus, um die Leuchtanzeige zu inaktivieren: 1. Melden Sie sich mit mindestens Serviceberechtigung bei einer IBM i-Sitzung an. 2. Geben Sie in die Befehlszeile der Sitzung den Befehl strsst ein. Drücken Sie dann die Eingabetaste.

  • Seite 89: Leuchtanzeige Für Ein Teil Mit Den Vios-Tools Inaktivieren

    Eingabetaste. Zugehörige Informationen: Service- und Produktivitätstools für Linux on Power-Servern IBM stellt Hardwarediagnosehilfen und Produktivitätstools sowie Installationshilfen für Linux-Betriebs- systeme auf Servern vom Typ IBM Power Systems bereit. Leuchtanzeige für ein Teil mit den VIOS-Tools inaktivieren Verwenden Sie diese Prozedur, um Leuchtanzeigen auszuschalten, die bei einer Serviceaktion eingeschal- tet wurden.

  • Seite 90: Kennzeichnungs-Led Mit Der Asmi Inaktivieren, Wenn Die Positionscodes Nicht Bekannt Sind

    2. Erweitern Sie im Navigationsbereich Systemkonfiguration > Serviceanzeigen > Anzeigen nach Posi- tionscode. 3. Geben Sie im Feld Positionscode den Positionscode der FRU ein und klicken Sie auf Weiter. 4. Wählen Sie aus der Liste Kennzeichnungsanzeigenstatus den Eintrag Aus aus. 5.

  • Seite 91: Leds Mit Der Hmc Inaktivieren

    LEDs mit der HMC inaktivieren Verwenden Sie diese Prozedur, um LEDs mit der Hardware Management Console (HMC) zu inaktivieren. Systemkontrollanzeige oder Partitionsanzeige mit der HMC inaktivieren Verwenden Sie diese Prozedur, um eine Systemkontroll-LED oder die Partitions-LED mit der Hardware Management Console (HMC) zu inaktivieren. Führen Sie die folgenden Schritte aus, um eine LED mit der HMC zu inaktivieren: Wählen Sie abhängig von dem Schnittstellentyp der HMC eine der folgenden Navigationsoptionen aus: v Wenn Sie eine HMC Classic oder HMC Enhanced verwenden, führen Sie die folgenden Schritte aus:...

  • Seite 92: Kennzeichnungs-Led Für Ein Gehäuse Mit Der Hmc Inaktivieren

    Führen Sie die folgenden Schritte aus, um eine Kennzeichnungs-LED für eine FRU mit der HMC zu inak- tivieren: 1. Wählen Sie abhängig von dem Schnittstellentyp der HMC eine der folgenden Navigationsoptionen aus: v Wenn Sie eine HMC Classic oder HMC Enhanced verwenden, führen Sie die folgenden Schritte aus: a.

  • Seite 93: Reparatur Überprüfen

    Reparatur überprüfen Gehen Sie wie folgt vor, um den Hardwarebetrieb zu überprüfen, nachdem Sie Reparaturen am System vorgenommen haben. Wählen Sie eine der folgenden Optionen: v Um die Reparatur eines Systems zu überprüfen, das derzeit ausgeschaltet ist, gehen Sie zu Schritt 1. v Um die Reparatur eines Systems zu überprüfen, das derzeit eingeschaltet ist, aber nicht über ein gela- denes Betriebssystem verfügt, gehen Sie zu Schritt 3.

  • Seite 94: Reparatur In Aix Überprüfen

    „Reparatur in AIX überprüfen” v „Reparatur in Linux überprüfen” auf Seite 81 v „Reparatur mit einem System oder einer logischen Partition vom Typ IBM i überprüfen” auf Seite v „Reparatur an einem IBM PowerKVM-System überprüfen” auf Seite 81 v „Reparatur mit der Managementkonsole überprüfen” auf Seite 82 Reparatur in AIX überprüfen...
  • Seite 95 Fahren Sie mit Schritt 6 fort. Anmerkung: Die AIX-Diagnoseservicehilfe wurde verwendet, wenn eine Ressource mit der Hot Plug-Task ausgebaut wurde. 5. Wenn FRUs ausgebaut wurden, die erneut installiert werden sollten, installieren Sie sie jetzt erneut: a. Wenn das System nicht eingeschaltet ist, schalten Sie es jetzt ein. b.
  • Seite 96 Wird die Ressource, für die die Aktion ausgeführt wurde, nicht in der Ressourcenliste ange- zeigt, wählen Sie sysplanar0 aus. Anmerkung: Wenn die Prüfprotokollanzeige leuchtet, wird sie durch diese Aktion auf den normalen Status zurückgesetzt. Fahren Sie mit Schritt 11 fort. Wenn ein Test für eine Ressource im Systemprüfungsmodus ausgeführt wird, verfügt diese Ressour- ce über einen Eintrag im AIX-Fehlerprotokoll.

  • Seite 97: Reparatur Mit Einem System Oder Einer Logischen Partition Vom Typ Ibm I Überprüfen

    Reparatur mit einem System oder einer logischen Partition vom Typ IBM i überprüfen Gehen Sie wie folgt vor, um eine Reparatur mit dem Betriebssystem IBM i zu überprüfen. 1. Wurde das System während der Reparatur ausgeschaltet? Ja: Fahren Sie mit dem nächsten Schritt fort.
  • Seite 98 7. Verwenden Sie das Serviceaktionsprotokoll oder die Ansicht wartungsfähiger Ereignisse (wenn das System durch eine HMC verwaltet wird), um nach Referenzcodes zu suchen, die mit diesem IPL zu- sammenhängen (siehe " Serviceaktionsprotokoll durchsuchen"). Liegen Referenzcodes vor, die mit diesem IPL zusammenhängen? Ja: Fahren Sie mit dem nächsten Schritt fort.

  • Seite 99: Reparatur In Linux Überprüfen

    Fehler zu beheben. Reparatur an einem IBM PowerKVM-System überprüfen Sie können die folgende Prozedur verwenden, um zu überprüfen, ob die Reparatur an einem IBM Pow- erKVM-System abgeschlossen worden ist. 1. Suchen Sie nach neuen Referenzcodes, die möglicherweise in Folge der ausgeführten Serviceaktion aufgetreten sind.

  • Seite 100: Reparatur Mit Der Managementkonsole Überprüfen

    Verwenden Sie die Suchfunktion des IBM Knowledge Center, um die Einzelheiten zum Referenzcode zu suchen. Die Suchfunktion befindet sich in der linken oberen Ecke des IBM Knowledge Center. Le- sen Sie die Beschreibung des Referenzcodes und kehren Sie hierher zurück. Führen Sie zu diesem Zeitpunkt keine weiteren Aktionen aus.
  • Seite 101 v Die Serverprüfung wurde ausgeführt und es liegen keine Probleme vor, die zusätzliche Serviceaktionen erfordern. v Stellen Sie sicher, dass das ursprüngliche wartungsfähige Ereignis jetzt geschlossen ist, wenn die Repa- ratur mit den HMC-Onlinereparaturprozeduren durchgeführt wurde. 1. Wird der Server, den Sie warten, mithilfe einer Managementkonsole verwaltet? v Ja: Fahren Sie mit dem nächsten Schritt fort.

  • Seite 102: Anzeigen Aktivieren Und Inaktivieren

    Problem auf einer bestimmten Hardwarekomponente isoliert werden kann. Bei diesen Problemen wird stattdessen die Systemkontroll-LED aktiviert. Für IBM Power Systems -Server, die den POWER8-Prozessor enthalten, können die Anzeigen verwendet werden, um ein Teil zu identifizieren oder zu prüfen, für das Sie Servicearbeiten ausführen. Die (gelbe) Anzeige für die Fehler- und Erkennungsfunktion gibt einen Fehler an und entspricht dem Positionscode...

  • Seite 103: Kennzeichnungsanzeige Mit Der Managementkonsole Aktivieren Oder Inaktivieren

    – Eine Meldung darüber, dass möglicherweise immer noch nicht behobene Fehler im System vor- handen sind. – Eine Meldung darüber, dass Sie die Systemkontrollanzeige nicht aktivieren können. 6. Wählen Sie in der unteren Tabelle eine der logischen Partitionen aus und klicken Sie auf Partitions- LED inaktivieren.

  • Seite 104: Systemkontrollanzeige Oder Anzeige Einer Logischen Partition Mit Dem Advanced System Management Interface Inaktivieren

    die Anzeige für einen Einschub aktivieren und überprüfen, ob der Maschinentyp, die Modellnummer und die Seriennummer dem Einschub entsprechen, der den neuen Adapter benötigt. v Kennzeichnungsanzeige für eine durch den Kundendienst austauschbare Funktionseinheit, die ei- nem bestimmten Gehäuse zugeordnet ist. Möchten Sie ein Kabel an einem bestimmten E/A-Adapter befestigen, können Sie die Anzeige für den Adapter aktivieren, der eine durch den Kundendienst aus- tauschbare Funktionseinheit ist, und dann physisch prüfen, um festzustellen, wo das Kabel befestigt werden muss.

  • Seite 105: Kennzeichnungsanzeige Mit Advanced System Management Interface Inaktivieren

    schaltet, wenn ein Eintrag in das Fehlerprotokoll des Serviceprozessors geschrieben wird. Der Fehlerein- trag wird an das Systemfehlerprotokoll und das Fehlerprotokoll des Betriebssystems übertragen. Um diesen Vorgang auszuführen, muss Ihre Berechtigungsstufe eine der folgenden Stufen aufweisen: v Administrator v Autorisierter Service-Provider Führen Sie die folgenden Schritte aus, um die Prüfprotokollanzeige auszuschalten: 1.
  • Seite 106 – Wenn der Server nicht partitioniert ist und das Betriebssystem AIX oder Linux lesen Sie den Abschnitt „Serviceaufruf mit AIX oder Linux schließen” auf Seite 91. – Wenn IBM PowerKVM auf dem Server ausgeführt wird, lesen Sie den Abschnitt„Serviceaufruf mit IBM PowerKVM schließen” auf Seite 95.
  • Seite 107 v Ja: Fahren Sie mit dem nächsten Schritt fort. v Nein: Fahren Sie mit Schritt 11 fort. 9. Ist die Liste der durch den Kundendienst austauschbaren Funktionseinheiten mit der Liste der durch den Kundendienst austauschbaren Funktionseinheiten des in Schritt 1 auf Seite 88 notierten Fehler- codes identisch (d.
  • Seite 108 23. Klicken Sie auf OK, um das Serviceaktionsereignis zu schließen. 24. Ist die Liste aller Partitionen, die Sie in Schritt 11 auf Seite 89 notiert haben, leer? v Ja: Fahren Sie mit Schritt 32 fort. v Nein: Fahren Sie mit dem nächsten Schritt fort. 25.

  • Seite 109: Serviceaufruf Mit Aix Oder Linux Schließen

    Anmerkung: Wenn während der Verarbeitung der Liste mit offenen Ereignissen für Serviceaktio- nen einige Serviceaktionsereignisse offen geblieben sind, sind zum Abschließen der Reparatur un- ter Umständen weitere Serviceaktionen erforderlich. 34. Führen Sie für jeden Eintrag in der Liste der Axx-Partitionen, mit deren Erstellung Sie in Schritt 14 auf Seite 89 begonnen haben, die folgenden Schritte aus, jedoch nicht für die Partition, die Sie zum Beheben des ursprünglichen Problems verwendet haben.
  • Seite 110 1. Haben Sie eine Hot-Swap-Operation der AIX-Diagnoseservicehilfe verwendet, um die durch den Kundendienst austauschbare Funktionseinheit zu ändern? v Ja: Fahren Sie mit Schritt 4 fort. v Nein: Fahren Sie mit dem nächsten Schritt fort. 2. Gibt es durch den Kundendienst austauschbare Funktionseinheiten (z.B. Karten, Adapter, Kabel oder Einheiten), die während der Problemanalyse ausgebaut wurden und die Sie wieder im System instal- lieren möchten? Anmerkung: Wenn die Systemrückwandplatine oder -batterie ausgetauscht wurde und Sie ein Diag-...
  • Seite 111 a. Starten Sie das System neu. b. Warten Sie, bis der Anmeldedialog des Betriebssystems AIX angezeigt wird oder bis die System- aktivität in der Steuerkonsole oder Anzeige beendet wurde. Wurde der AIX-Anmeldedialog angezeigt? v Ja: Fahren Sie mit dem nächsten Schritt fort. v Nein: Gehen Sie zu Fehleranalyse.
  • Seite 112 Anmerkung: Wenn die Prüfprotokollanzeige leuchtet, wird sie durch diese Aktion auf den normalen Status zurückgesetzt. Führen Sie die folgenden Schritte aus, um die Ressource für die ausgetauschte durch den Kunden- dienst austauschbare Funktionseinheit auszuwählen: a. Wählen Sie die Ressource aus, die der Reparaturaktion zugeordnet ist: v Wurde als Reparaturaktion ein Kabel oder Adapter aus- und wieder eingebaut, um den ord- nungsgemäßen Sitz des Kabels oder Adapters zu überprüfen, wählen Sie die Ressource aus, für die diese Reparaturaktion ausgeführt wurde.

  • Seite 113: Serviceaufruf Mit Ibm Powerkvm Schließen

    Kunde normalerweise verwendet, wie z.B. IPL-Typ, IPL-Modus und Systemkonfiguration oder -partitionierung. Serviceaufruf mit IBM PowerKVM schließen Führen Sie die folgenden Schritte aus, um den Server für die Rückgabe an den Kunden vorzubereiten. Beachten Sie die folgenden Voraussetzungen, bevor Sie die Prozedur ausführen: v Versetzen Sie den Server wieder in den Status, den der Kunde normalerweise verwendet, wie z.B.
  • Seite 114 v Versetzen Sie den Server wieder in den Status, den der Kunde normalerweise verwendet, wie z.B. IPL- Typ, IPL-Modus und Systemkonfiguration oder -partitionierung. v Während Sie die Problemanalyse für das ursprüngliche wartungsfähige Ereignis ausgeführt haben, wurden unter Umständen andere wartungsfähige Ereignisnummern geöffnet. Schließen Sie alle war- tungsfähigen Ereignisse, die infolge Ihrer Serviceaktivität geöffnet waren.
  • Seite 115 12. Weist der diesem Serviceaktionsereignis zugeordnete Fehlercode das Format A11-xxx oder A01-xxx auf? v Ja: Fahren Sie mit dem nächsten Schritt fort. v Nein: Fahren Sie mit Schritt 17 fort. 13. Haben Sie mit der Erstellung einer Liste mit Axx-Partitionen aus früheren Ereignissen für Serviceak- tionen begonnen, die Sie in dieser Wartungsanalyseprozedur (MAP) verarbeitet haben? v Ja: Fahren Sie mit Schritt 15 fort.
  • Seite 116 v Wurde als Reparaturaktion ein Kabel oder Adapter aus- und wieder eingebaut, um den ord- nungsgemäßen Sitz des Kabels oder Adapters zu überprüfen, wählen Sie die Ressource aus, für die diese Reparaturaktion ausgeführt wurde. v Wird die Ressource, für die diese Reparaturaktion ausgeführt wurde, nicht in der Ressourcen- liste angezeigt, wählen Sie sysplanar0 aus.
  • Seite 117 36. Wurden alle Partitionen aus der Liste mit Axx-Partitionen, mit deren Erstellung Sie in Schritt 14 auf Seite 97 begonnen haben, verarbeitet? v Ja: Fahren Sie mit dem nächsten Schritt fort. v Nein: Gehen Sie zu Schritt 32 auf Seite 98, um die nächste Partition aus der in Schritt 14 auf Seite 97 erstellten Liste zu verarbeiten.
  • Seite 118 Power Systems: Speicher für 8408-44E oder 8408-E8E...

  • Seite 119: Bemerkungen

    Schutzrechte von IBM verletzen. Die Verantwortung für den Betrieb von Produkten, Programmen und Services anderer Anbieter liegt beim Kunden. Für die in diesem Handbuch beschriebenen Erzeugnisse und Verfahren kann es IBM Patente oder Paten- tanmeldungen geben. Mit der Auslieferung dieses Handbuchs ist keine Lizenzierung dieser Patente ver- bunden.

  • Seite 120: Erklärung Zur Homologation

    Alle von IBM angegebenen Preise sind empfohlene Richtpreise und können jederzeit ohne weitere Mittei- lung geändert werden. Händlerpreise können u. U. von den hier genannten Preisen abweichen. Diese Veröffentlichung dient nur zu Planungszwecken. Die in dieser Veröffentlichung enthaltenen Infor- mationen können geändert werden, bevor die beschriebenen Produkte verfügbar sind.

  • Seite 121: Zugehörige Informationen Zur Barrierefreien Bedienung

    Tastaturnavigation Dieses Produkt verwendet Standardnavigationstasten. Schnittstelleninformationen In den Benutzerschnittstellen der IBM Power Systems-Server gibt es keine Inhalte, die 2 bis 55 Mal pro Sekunde blinken. Die Webbenutzerschnittstelle der IBM Power Systems-Server basiert auf Cascading Style Sheets, um In- halte ordnungsgemäß wiederzugeben und positive Erfahrungen zu ermöglichen. Die Anwendung bietet eine funktional entsprechende Möglichkeit für Benutzer mit eingeschränktem Sehvermögen, um die Ein-...

  • Seite 122: Marken

    Hinweise für Geräte der Klasse A Die folgenden Hinweise zur elektromagnetischen Verträglichkeit von Geräten der Klasse A beziehen sich auf IBM Server mit POWER8-Prozessor und auf deren Komponenten, es sei denn, diese sind in den zuge- hörigen Informationen als Geräte der Klasse B ausgewiesen.

  • Seite 123: Vcci Statement - Japan

    This product is in conformity with the protection requirements of EU Council Directive 2014/30/EU on the approximation of the laws of the Member States relating to electromagnetic compatibility. IBM cannot accept responsibility for any failure to satisfy the protection requirements resulting from a non-recom- mended modification of the product, including the fitting of non-IBM option cards.
  • Seite 124 This statement explains the JEITA statement for products greater than 20 A per phase, three-phase. Electromagnetic Interference (EMI) Statement - People's Republic of China Declaration: This is a Class A product. In a domestic environment this product may cause radio interfe- rence in which case the user may need to perform practical action.
  • Seite 125 Um dieses sicherzustellen, sind die Geräte wie in den Handbüchern beschrieben zu installieren und zu betreiben. Des Weiteren dürfen nur von IBM empfohlene Kabel angeschlossen werden. IBM übernimmt keine Verantwortung für die Einhaltung der Schutzanforderungen, wenn das Produkt ohne Zustimmung von IBM verändert bzw.

  • Seite 126: Hinweise Für Geräte Der Klasse B

    Properly shielded and grounded cables and connectors must be used in order to meet FCC emission li- mits. Proper cables and connectors are available from IBM-authorized dealers. IBM is not responsible for any radio or television interference caused by unauthorized changes or modifications to this equipment.
  • Seite 127 This product is in conformity with the protection requirements of EU Council Directive 2014/30/EU on the approximation of the laws of the Member States relating to electromagnetic compatibility. IBM cannot accept responsibility for any failure to satisfy the protection requirements resulting from a non-recom- mended modification of the product, including the fitting of non-IBM option cards.
  • Seite 128 Um dieses sicherzustellen, sind die Geräte wie in den Handbüchern beschrieben zu installieren und zu betreiben. Des Weiteren dürfen nur von IBM empfohlene Kabel angeschlossen werden. IBM übernimmt keine Verantwortung für die Einhaltung der Schutzanforderungen, wenn das Produkt ohne Zustimmung von IBM verändert bzw.

  • Seite 129: Nutzungsbedingungen

    Lizenzen oder Rechte (veröffentlicht oder stillschweigend) in Bezug auf die Veröffentlichungen oder darin enthaltene Informationen, Daten, Software oder geistiges Eigentum gewährt. IBM behält sich das Recht vor, die in diesem Dokument gewährten Berechtigungen nach eigenem Ermes- sen zurückzuziehen, wenn sich die Nutzung der Veröffentlichungen für IBM als nachteilig erweist oder wenn die obigen Nutzungsbestimmungen nicht genau befolgt werden.
  • Seite 130 IBM ÜBERNIMMT KEINE GEWÄHRLEISTUNG FÜR DEN INHALT DIESER VERÖFFENTLICHUNGEN. Diese Veröffentlichungen werden auf der Grundlage des gegenwärtigen Zustands (auf "as-is"-Basis) und ohne eine ausdrückliche oder stillschweigende Gewährleistung für die Handelsüblichkeit, die Verwen- dungsfähigkeit für einen bestimmten Zweck oder die Freiheit von Rechten Dritter zur Verfügung gestellt.
  • Seite 131 Bemerkungen...
  • Seite 132 IBM®...

Diese Anleitung auch für:

Power system e850 8408-e8e

Inhaltsverzeichnis
