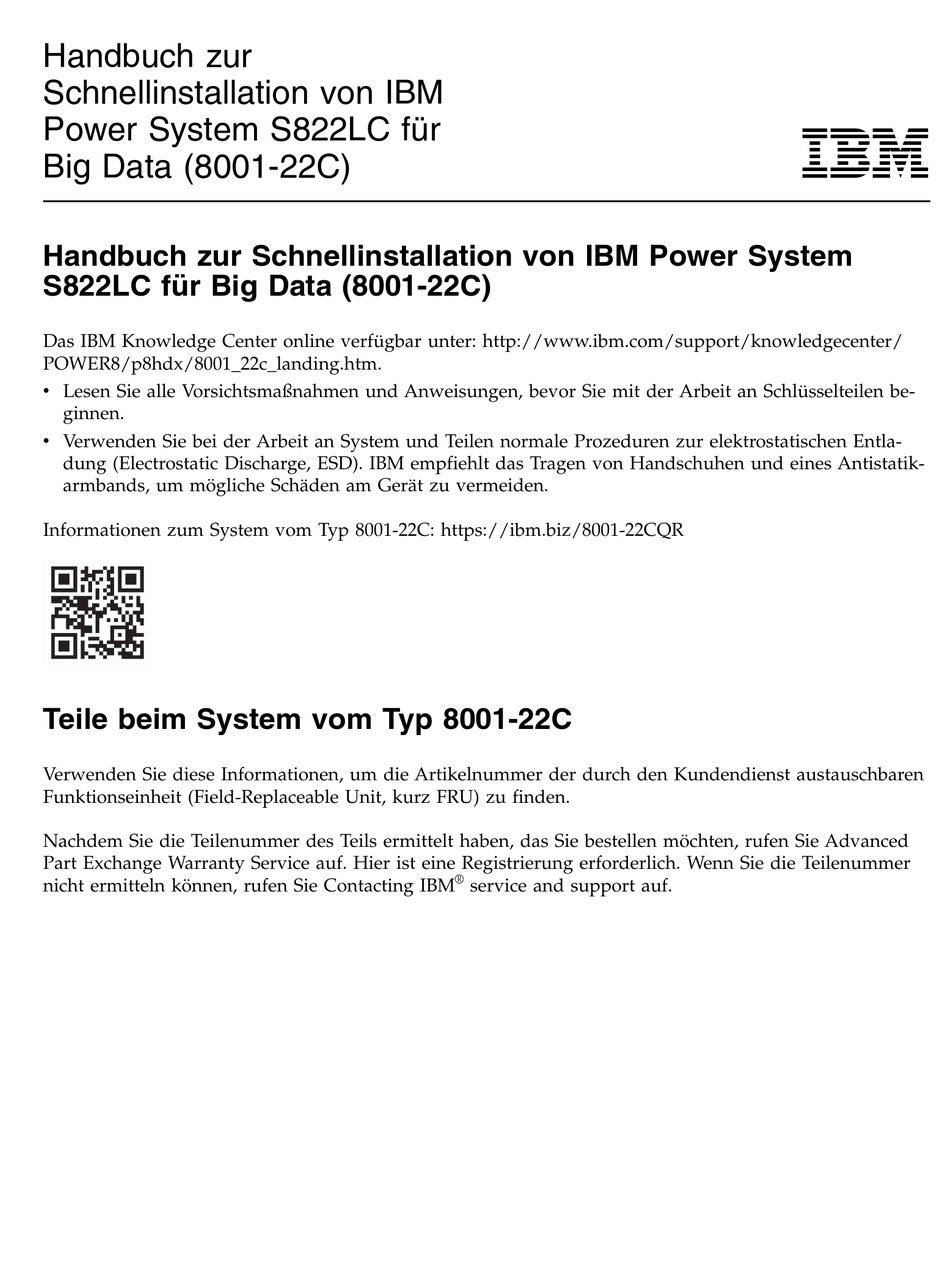

Handbuch zur
Schnellinstallation von IBM
Power System S822LC für
Big Data (8001-22C)
Handbuch zur Schnellinstallation von IBM Power System
S822LC für Big Data (8001-22C)
Das IBM Knowledge Center online verfügbar unter: http://www.ibm.com/support/knowledgecenter/
POWER8/p8hdx/8001_22c_landing.htm.
v Lesen Sie alle Vorsichtsmaßnahmen und Anweisungen, bevor Sie mit der Arbeit an Schlüsselteilen be-
ginnen.
v Verwenden Sie bei der Arbeit an System und Teilen normale Prozeduren zur elektrostatischen Entla-
dung (Electrostatic Discharge, ESD). IBM empfiehlt das Tragen von Handschuhen und eines Antistatik-
armbands, um mögliche Schäden am Gerät zu vermeiden.
Informationen zum System vom Typ 8001-22C: https://ibm.biz/8001-22CQR
Teile beim System vom Typ 8001-22C
Verwenden Sie diese Informationen, um die Artikelnummer der durch den Kundendienst austauschbaren
Funktionseinheit (Field-Replaceable Unit, kurz FRU) zu finden.
Nachdem Sie die Teilenummer des Teils ermittelt haben, das Sie bestellen möchten, rufen Sie Advanced
Part Exchange Warranty Service auf. Hier ist eine Registrierung erforderlich. Wenn Sie die Teilenummer
nicht ermitteln können, rufen Sie Contacting IBM
®
service and support auf.
IBM
Werbung
Verwandte Anleitungen für IBM Power System S822LC
Inhaltszusammenfassung für IBM Power System S822LC
- Seite 1 Verwenden Sie bei der Arbeit an System und Teilen normale Prozeduren zur elektrostatischen Entla- dung (Electrostatic Discharge, ESD). IBM empfiehlt das Tragen von Handschuhen und eines Antistatik- armbands, um mögliche Schäden am Gerät zu vermeiden. Informationen zum System vom Typ 8001-22C: https://ibm.biz/8001-22CQR...
- Seite 2 Endmontage des Racks Abbildung 1. Endmontage des Racks Tabelle 1. Teilenummern bei Endmontage des Racks Einheiten pro Indexnummer Teilenummer Baugruppe Beschreibung MCP-290- Schienensatz - Enthält die linke und die rechte Schiene so- 00057-0N wie Befestigungsschrauben MCP-290- Schienensatz - Enthält die linke und die rechte Schiene so- 00057-0N wie Befestigungsschrauben...
- Seite 3 Systemteile Abbildung 2. Systemteile...
- Seite 4 Tabelle 2. Systemteile Indexnum- Einheiten pro Teilenummer Baugruppe Beschreibung Obere Abdeckung Schrauben MCP-310-82914-0B CPU-Luftführung SNK-P0053P-IB001 Kühlblechsatz (umfasst Kühlblech und Material der Thermoschicht) 00UL866 3,325-GHz-Systemprozessormodul mit 8 Kernen 00UL864 2,926-GHz-Systemprozessormodul mit 10 Kernen 00UL010 2,893-GHz-Systemprozessormodul mit 11 Kernen MTA9ASF51272PZ- DDR4 RDIMM, 2400 MHz, 1RX8, 4 GB (Micron Technology, 2G3B1 Inc.)* MTA9ASF1G72PZ-...
- Seite 5 Tabelle 2. Systemteile (Forts.) Indexnum- Einheiten pro Teilenummer Baugruppe Beschreibung HDD-A6000- 3,5-Zoll-SAS-Plattenlaufwerk, 6 TB ST6000NM003401 HDD-A8000- 3,5-Zoll-SAS-Plattenlaufwerk, 8 TB ST8000NM0075 HDD-A4000- 3,5-Zoll-SAS-Plattenlaufwerk mit Selbstverschlüsselung, 4 TB ST4000NM0075 HDD-A8000- 3,5-Zoll-SAS-Plattenlaufwerk mit Selbstverschlüsselung, 8 TB ST8000NM0095 HDD-T2000- 3,5-Zoll-SATA-Plattenlaufwerk, 2 TB ST2000NM002401 HDD-T4000- 3,5-Zoll-SATA-Plattenlaufwerk, 4 TB ST4000NM002401 HDD-T6000-...
-
Seite 6: Anschlüsse An Der Rückseite
Tabelle 2. Systemteile (Forts.) Indexnum- Einheiten pro Teilenummer Baugruppe Beschreibung PCI-Adapter. Verwenden Sie den Featuretyp des Adapters, um unter Informationen zu PCIe-Adaptern nach Featuretyp beim System vom Typ 8001-22C nach der FRU-Nummer zu suchen GPU. Verwenden Sie den Featuretyp des Grafikprozessors, um unter Informationen zu PCIe-Adaptern nach Featuretyp beim System vom Typ 8001-22C nach der FRU-Nummer zu suchen. - Seite 7 Abbildung 3. Anschlüsse an der Rückseite Tabelle 3. Eingabe- und Ausgabeports Kennung Beschreibung USB 2.0 für Tastatur und Maus Ethernet Intelligent Platform Management Interface (IPMI) Serielle IPMI Video Graphics Array (VGA) für Monitor. Es wird nur die VGA-Einstellung 1024 x 768 bei 60 Hz unterstützt. Zudem werden nur Kabel mit einer Länge bis zu drei Metern unterstützt.
- Seite 8 Abbildung 6. Laufwerk ausbauen Abbildung 7. 3,5-Zoll-Laufwerk aus der Halterung ausbau- Abbildung 8. 2,5-Zoll-Laufwerk aus der Halterung ausbau- Abbildung 9. Rückwandplatine des Laufwerks ausbauen und Schrauben entfernen...
- Seite 9 Abbildung 11. Lüfter ausbauen Abbildung 10. Kabel der Rückwandplatine des Laufwerks entfernen Vorderseite Abbildung 13. Speichersteckplatzpositionen und Steckreihenfolge Abbildung 12. Speicher ausbauen Abbildung 14. Positionen der PCIe-Adapter - System vom Typ 8001-22C...
- Seite 10 Abbildung 16. Adapter in Position 2 aus der Riserkarte entfernen Abbildung 15. PCIe-Riserkarte ausbauen Abbildung 17. Adapter in Position 3 aus der Riserkarte entfernen Abbildung 18. Riserkarte in Position 1 ausbauen Abbildung 20. Grafikprozessor aus Riserkarte ausbauen Abbildung 19. PCIe-Riserkarte ausbauen...
- Seite 11 Abbildung 21. Riserkarte in den Positionen 5, 6, 7 und 8 ausbauen Abbildung 22. Adapterkassettenhalter freigeben Vorderseite Abbildung 23. Schraubenpositionen Abbildung 24. Systemrückwandplatine herausheben...
- Seite 12 Abbildung 25. Verpackung des Systemprozessormoduls öffnen Abbildung 26. Halteschraube am Kühlblech lösen Abbildung 28. Vakuumstift am Systemprozessormodul be- festigen Abbildung 27. Kühlblech aus der Halteklammer heben...
- Seite 13 Abbildung 29. Prozessor um 45 Grad gedreht auf der obe- Abbildung 30. Ausbauwerkzeug auf das ren Abdeckung der Verpackung platzieren Systemprozessormodul herabsenken Abbildung 31. Prozessor auf das Socket herabsenken Abbildung 32. Kühlblech installieren...
- Seite 14 Abbildung 33. Halteschraube festziehen Abbildung 34. Position der Uhrzeitbatterie...
- Seite 15 Diese Edition vom 4. Juli 2017 bezieht sich auf IBM Power Systems-Server mit POWER8-Prozessor und alle zugehörigen Modelle. Diese Veröffentlichung ist eine Übersetzung des Handbuchs IBM Power System S822LC for Big Data (8001-22C) Quick Install Guide, herausgegeben von International Business Machines Corporation, USA ©...
