IBM Power System S812LC Schnellinstallation
Quicklinks
Handbuch zur
Schnellinstallation

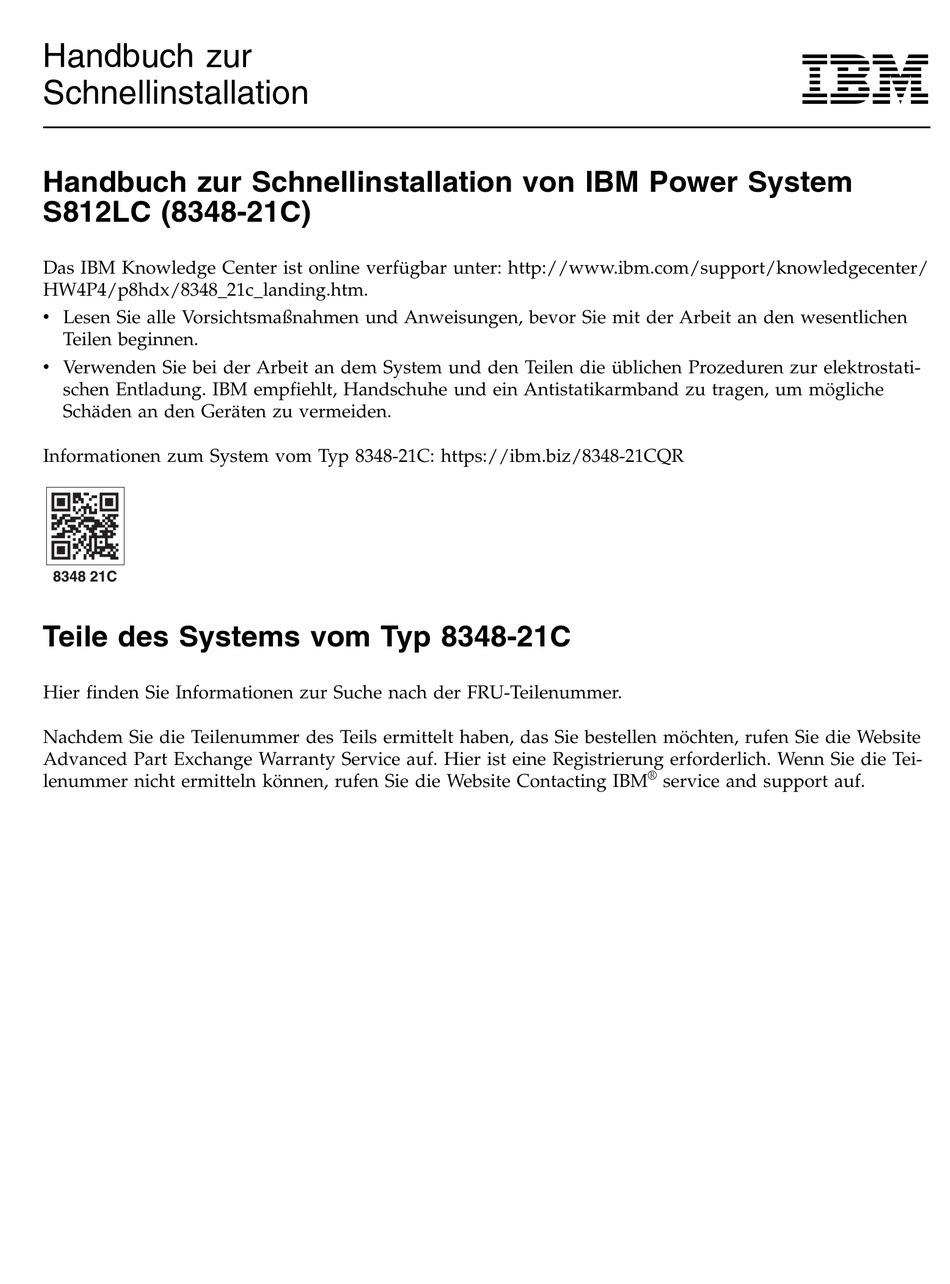

Handbuch zur Schnellinstallation von IBM Power System
S812LC (8348-21C)
Das IBM Knowledge Center ist online verfügbar unter: http://www.ibm.com/support/knowledgecenter/
HW4P4/p8hdx/8348_21c_landing.htm.
v Lesen Sie alle Vorsichtsmaßnahmen und Anweisungen, bevor Sie mit der Arbeit an den wesentlichen
Teilen beginnen.
v Verwenden Sie bei der Arbeit an dem System und den Teilen die üblichen Prozeduren zur elektrostati-
schen Entladung. IBM empfiehlt, Handschuhe und ein Antistatikarmband zu tragen, um mögliche
Schäden an den Geräten zu vermeiden.
Informationen zum System vom Typ 8348-21C: https://ibm.biz/8348-21CQR
Teile des Systems vom Typ 8348-21C
Hier finden Sie Informationen zur Suche nach der FRU-Teilenummer.
Nachdem Sie die Teilenummer des Teils ermittelt haben, das Sie bestellen möchten, rufen Sie die Website
Advanced Part Exchange Warranty Service auf. Hier ist eine Registrierung erforderlich. Wenn Sie die Tei-
lenummer nicht ermitteln können, rufen Sie die Website Contacting IBM
IBM
®
service and support auf.
Verwandte Anleitungen für IBM Power System S812LC
Inhaltszusammenfassung für IBM Power System S812LC
- Seite 1 Teilen beginnen. v Verwenden Sie bei der Arbeit an dem System und den Teilen die üblichen Prozeduren zur elektrostati- schen Entladung. IBM empfiehlt, Handschuhe und ein Antistatikarmband zu tragen, um mögliche Schäden an den Geräten zu vermeiden. Informationen zum System vom Typ 8348-21C: https://ibm.biz/8348-21CQR Teile des Systems vom Typ 8348-21C Hier finden Sie Informationen zur Suche nach der FRU-Teilenummer.
- Seite 2 Endmontage des Racks Abbildung 1. Endmontage des Racks Tabelle 1. Endmontage des Racks - Teilenummern. Einheiten pro Indexnummer Teilenummer Baugruppe Beschreibung 01AF405 Schienenbausatz - Beinhaltet linke und rechte Schienen so- wie Schrauben für die Montage...
- Seite 3 Systemteile Abbildung 2. Systemteile...
- Seite 4 Tabelle 2. Systemteile. Einheiten pro Indexnummer Teilenummer Baugruppe Beschreibung Baugruppe der oberen Abdeckung 01AF251 Stromverteilerplatine, Kabel und Steuerkabel des Netzteils 01AF243 Lüfter 01AF252 Netzschalterkarte und -kabel Frontblende des Netzschalters 01AF246 Träger des Laufwerks an der Vorderseite 00LY397 960-GB-Solid-State-Laufwerk 00LY398 1-TB-Plattenlaufwerk 00LY399 6-TB-Plattenlaufwerk 01AF249...
- Seite 5 Weitere Systemteile Abbildung 3. Weitere Systemteile...
-
Seite 6: Ports An Der Rückseite
Tabelle 3. Weitere Systemteile. Einheiten pro Indexnummer Teilenummer Baugruppe Beschreibung 78P4489 4 GB, 1600-MHz-DDR3-DIMM 78P4490 8 GB, 1600-MHz-DDR3-DIMM 78P4491 16 GB, 1600-MHz-DDR3-DIMM 78P4492 32 GB, 1600-MHz-DDR3-DIMM Anmerkung: Die DIMM-FRU enthält möglicherweise ei- nen Heatspreader. DIMMs mit Heatspreader und DIMMs ohne Heatspreader können in diesem System zusammen verwendet werden. -
Seite 7: Installation Und Ausbau
Abbildung 4. Rückansicht des Systems mit dargestellten Ports Tabelle 4. Eingabe- und Ausgabeports Kennung Beschreibung Ethernet USB 1.1 Baseboard-Management-Controller (BMC) - nicht aktiviert Serielle Intelligent Platform Management Interface (IPMI) USB 3.0 für Tastatur und Maus Video Graphics Array (VGA) für Monitor. Es wird nur die VGA-Einstellung 1024 x 768 bei 60 Hz unterstützt. - Seite 8 Netzteile: Obere Abdeckung:...
- Seite 9 Laufwerke an der Vorderseite: Laufwerke Laufwerke Laufwerke Nicht 0 bis 3 4 bis 7 8 bis 11 verwendet Abbildung 5. PCIe3-SAS/SATA-RAID-Adapter mit niedrigem Profil, 6 Gb, (FC EC3Y - PMC 71605E) verkabeln...
- Seite 10 Abbildung 6. Signalkabel des Plattenlaufwerks verlegen Nicht Laufwerke Laufwerke verwendet 8 bis 11 0 bis 3 Laufwerke 4 bis 7 Abbildung 7. PCIe-Gen3-SAS/SATA-RAID-Adapter (FC EC3S) verkabeln...
- Seite 11 Laufwerke an der Rückseite:...
- Seite 13 Laufwerkhalterung an der Rückseite:...
- Seite 14 Rückwandplatine an der Rückseite:...
- Seite 15 Lüfter: Mezzanine-Speicherkarte...
- Seite 16 Speicher: Tabelle 5. DIMM-Feature-Codes Unterstützte Feature-Codes (FC) Größe EM5A 4 GB IS DIMMS, 1333 MHZ, 4 GBIT DDR3 DRAM EM5C 16 GB IS DIMMS, 1333 MHZ, 16 GBIT DDR3 DRAM EM5D 32 GB IS DIMMS, 1333 MHZ, 32 GBIT DDR3 DRAM EM5E 8 GB IS DIMMS, 1066 MHZ, 8 GBIT DDR3 DRAM Tabelle 6.
- Seite 17 Tabelle 7. Steckreihenfolge des Speichers Farbe des Steckplatzanschlusses Steckplatznummer Reihenfolge Blau 22, 24, 30, 32, 38, 40, 46, 48 Diese DIMM-Steckplätze zuerst bele- Elfenbeinfarben 26, 28, 34, 36, 42, 44, 50, 52 Diese DIMM-Steckplätze als zweites belegen Schwarz 23, 25, 27, 29, 31, 33, 35, 37, 39, 41, 43, Diese DIMM-Steckplätze zuerst bele- 45, 47, 49, 51, 53 Abbildung 8.
- Seite 18 PCIe-Adapter:...
- Seite 19 Stromverteilerplatine...
- Seite 20 Systemrückwandplatine: Vorderseite...
- Seite 21 Systemrückwandplatine (Fortsetzung). Stellen Sie sicher, dass die Kabel an der Vorderseite nicht im Weg sind, schieben Sie die Systemrückwandplatine, während Sie das Kühlblech des Prozessors vorsichtig halten, in Richtung der Lüfter. Heben Sie sie anschließend an, um sie auszubauen. Systemprozessormodule:...
- Seite 22 Systemprozessormodule:...
- Seite 23 Systemprozessormodule: Wenn das Material der Thermoschicht beschädigt ist, tau- schen Sie es aus.
- Seite 24 Diese 13. Juli 2017 Ausgabe bezieht sich auf IBM Power Systems-Server mit dem POWER8-Prozessor und alle zugehörigen Modelle. Diese Veröffentlichung ist eine Übersetzung des Handbuchs ® ® IBM Power Systems, IBM Power System S812LC (8348-21C) Quick Install Guide, herausgegeben von International Business Machines Corporation, USA ©...
