Die folgende Abbildung zeigt Anzeigen am IBM Flex System p270-Rechenknoten.

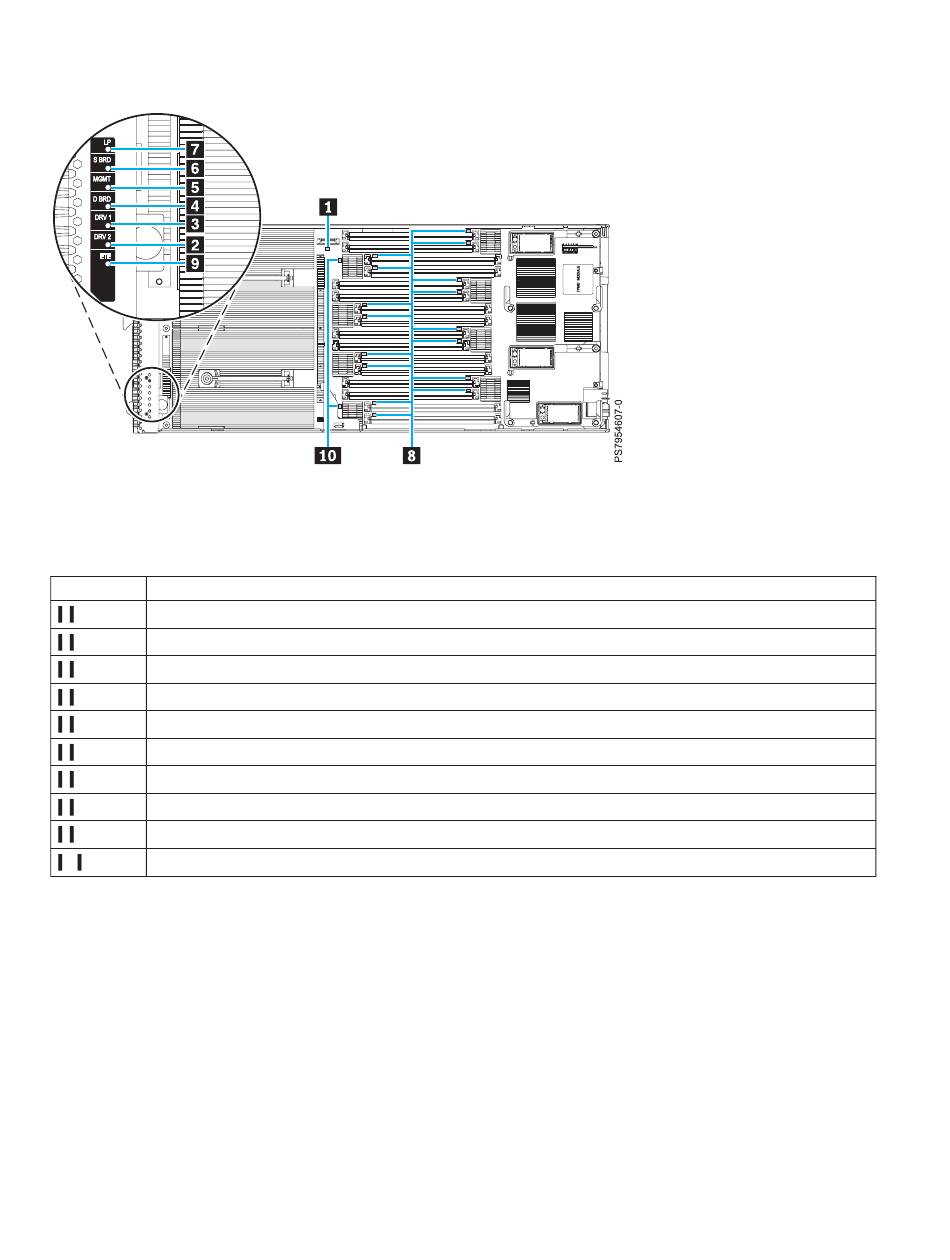

Abbildung 53. Position der Anzeigen der Systemplatine eines IBM Flex System p270-Rechenknotens
In der folgenden Tabelle sind die Anzeigen des Diagnosefelds "Light-Path Diagnostics" angegeben.
Tabelle 17. Anzeigen des IBM Flex System p270-Rechenknoten
Legende
1
Anzeige für 3-V-Lithiumbatterie
2
Anzeige für DRV2 (HDD oder SSD)
3
Anzeige für DRV1 (HDD oder SSD)
4
Laufwerksplatinenanzeige (in die Abdeckung eingelassener Solid-State-Laufwerks-Interposer)
5
Anzeige für Managementkarte
6
Anzeige für Systemplatine
7
Betriebsanzeige "Light-Path Diagnostics"
8
Anzeigen für DIMM
9
Anzeige des ETE-Anschlusses der E/A-Erweiterungskarte
10
Mikroprozessoranzeigen
502
Power Systems: IBM Flex System p270 Rechenknoten - Installations- und Servicehandbuch
Anzeigen der Einheit
