IBM Flex System p270 Installations- Und Servicehandbuch Seite 90

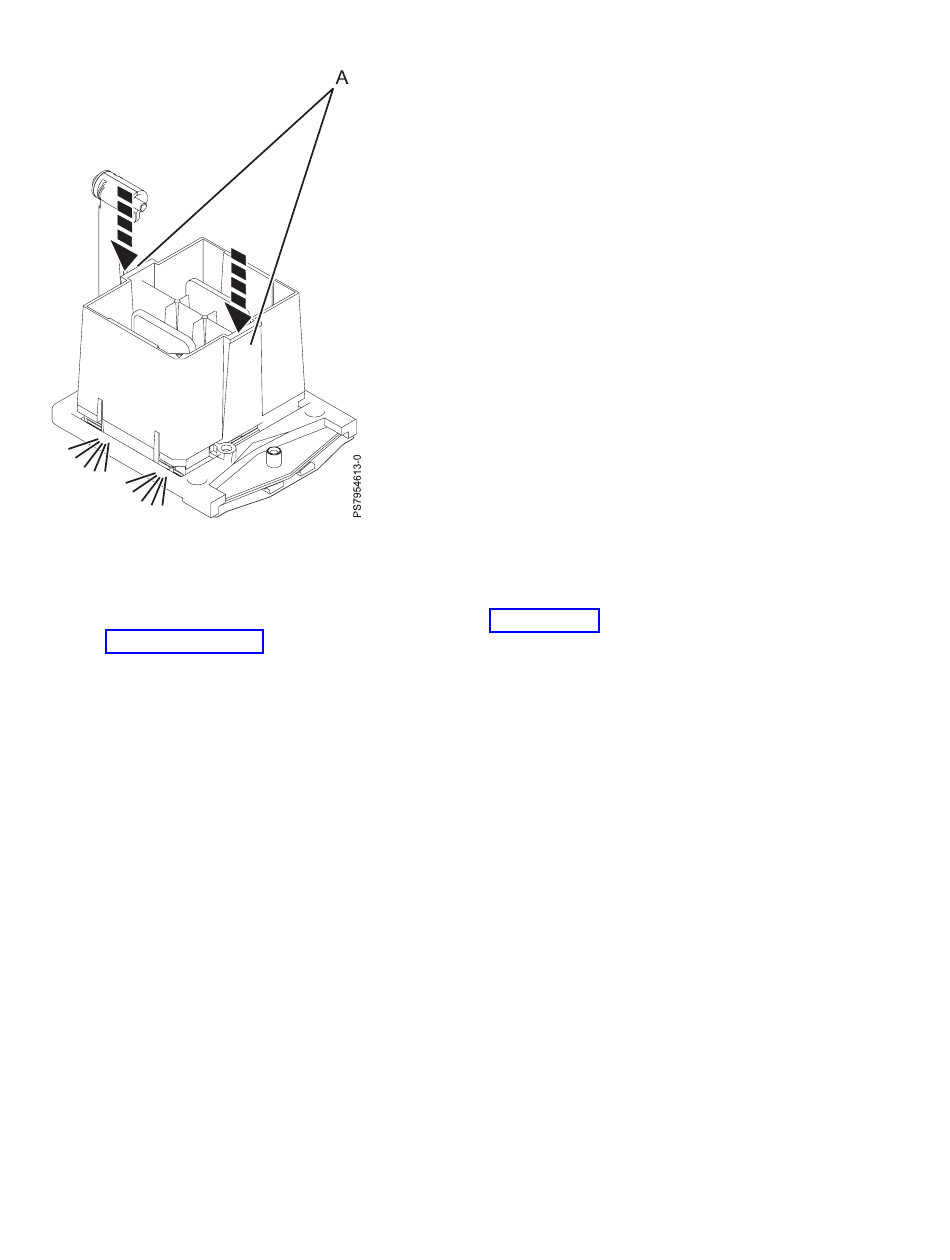

Abbildung 36. Mikroprozessor im Werkzeug einrasten lassen
10. Fassen Sie das Werkzeug an seiner Außenseite und heben Sie es zusammen mit dem Mikroprozessor
an. Platzieren Sie das Werkzeug mit dem Mikroprozessor über Eck auf der oberen Abdeckung der
Mikroprozessorverpackung, die Sie zuvor in Schritt 6 auf Seite 72 geöffnet haben. Dieser Vorgang ist
in Abb. 37 auf Seite 77 dargestellt.
Anmerkung: Wenn das Werkzeug und der Mikroprozessor über Eck auf der oberen Abdeckung der
Mikroprozessorverpackung positioniert werden, wird es einfacher, den Prozessor nach dem Aus-
tausch aufzunehmen und in der Verpackung zu platzieren.
76
Power Systems: IBM Flex System p270 Rechenknoten - Installations- und Servicehandbuch
