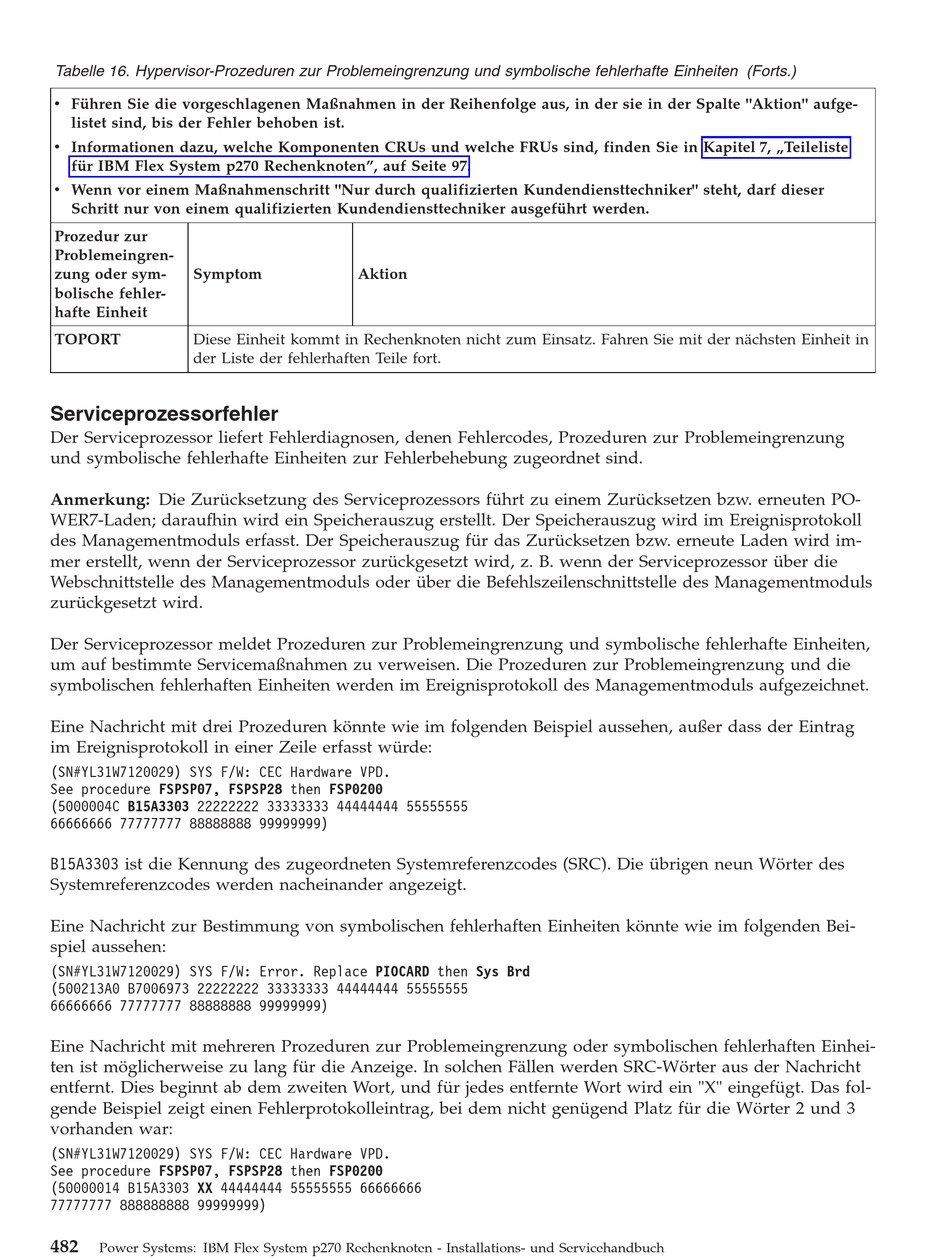

Tabelle 16. Hypervisor-Prozeduren zur Problemeingrenzung und symbolische fehlerhafte Einheiten (Forts.)
v Führen Sie die vorgeschlagenen Maßnahmen in der Reihenfolge aus, in der sie in der Spalte "Aktion" aufge-
listet sind, bis der Fehler behoben ist.
v Informationen dazu, welche Komponenten CRUs und welche FRUs sind, finden Sie in Kapitel 7, „Teileliste
für IBM Flex System p270 Rechenknoten", auf Seite 97.
v Wenn vor einem Maßnahmenschritt "Nur durch qualifizierten Kundendiensttechniker" steht, darf dieser
Schritt nur von einem qualifizierten Kundendiensttechniker ausgeführt werden.
Prozedur zur
Problemeingren-
zung oder sym-
Symptom
bolische fehler-
hafte Einheit
TOPORT
Diese Einheit kommt in Rechenknoten nicht zum Einsatz. Fahren Sie mit der nächsten Einheit in
der Liste der fehlerhaften Teile fort.
Serviceprozessorfehler
Der Serviceprozessor liefert Fehlerdiagnosen, denen Fehlercodes, Prozeduren zur Problemeingrenzung
und symbolische fehlerhafte Einheiten zur Fehlerbehebung zugeordnet sind.
Anmerkung: Die Zurücksetzung des Serviceprozessors führt zu einem Zurücksetzen bzw. erneuten PO-
WER7-Laden; daraufhin wird ein Speicherauszug erstellt. Der Speicherauszug wird im Ereignisprotokoll
des Managementmoduls erfasst. Der Speicherauszug für das Zurücksetzen bzw. erneute Laden wird im-
mer erstellt, wenn der Serviceprozessor zurückgesetzt wird, z. B. wenn der Serviceprozessor über die
Webschnittstelle des Managementmoduls oder über die Befehlszeilenschnittstelle des Managementmoduls
zurückgesetzt wird.
Der Serviceprozessor meldet Prozeduren zur Problemeingrenzung und symbolische fehlerhafte Einheiten,
um auf bestimmte Servicemaßnahmen zu verweisen. Die Prozeduren zur Problemeingrenzung und die
symbolischen fehlerhaften Einheiten werden im Ereignisprotokoll des Managementmoduls aufgezeichnet.
Eine Nachricht mit drei Prozeduren könnte wie im folgenden Beispiel aussehen, außer dass der Eintrag
im Ereignisprotokoll in einer Zeile erfasst würde:
(SN#YL31W7120029) SYS F/W: CEC Hardware VPD.
See procedure FSPSP07, FSPSP28 then FSP0200
(5000004C B15A3303 22222222 33333333 44444444 55555555
66666666 77777777 88888888 99999999)
B15A3303 ist die Kennung des zugeordneten Systemreferenzcodes (SRC). Die übrigen neun Wörter des
Systemreferenzcodes werden nacheinander angezeigt.
Eine Nachricht zur Bestimmung von symbolischen fehlerhaften Einheiten könnte wie im folgenden Bei-
spiel aussehen:
(SN#YL31W7120029) SYS F/W: Error. Replace PIOCARD then Sys Brd
(500213A0 B7006973 22222222 33333333 44444444 55555555
66666666 77777777 88888888 99999999)
Eine Nachricht mit mehreren Prozeduren zur Problemeingrenzung oder symbolischen fehlerhaften Einhei-
ten ist möglicherweise zu lang für die Anzeige. In solchen Fällen werden SRC-Wörter aus der Nachricht
entfernt. Dies beginnt ab dem zweiten Wort, und für jedes entfernte Wort wird ein "X" eingefügt. Das fol-
gende Beispiel zeigt einen Fehlerprotokolleintrag, bei dem nicht genügend Platz für die Wörter 2 und 3
vorhanden war:
(SN#YL31W7120029) SYS F/W: CEC Hardware VPD.
See procedure FSPSP07, FSPSP28 then FSP0200
(50000014 B15A3303 XX 44444444 55555555 66666666
77777777 888888888 99999999)
482
Power Systems: IBM Flex System p270 Rechenknoten - Installations- und Servicehandbuch
