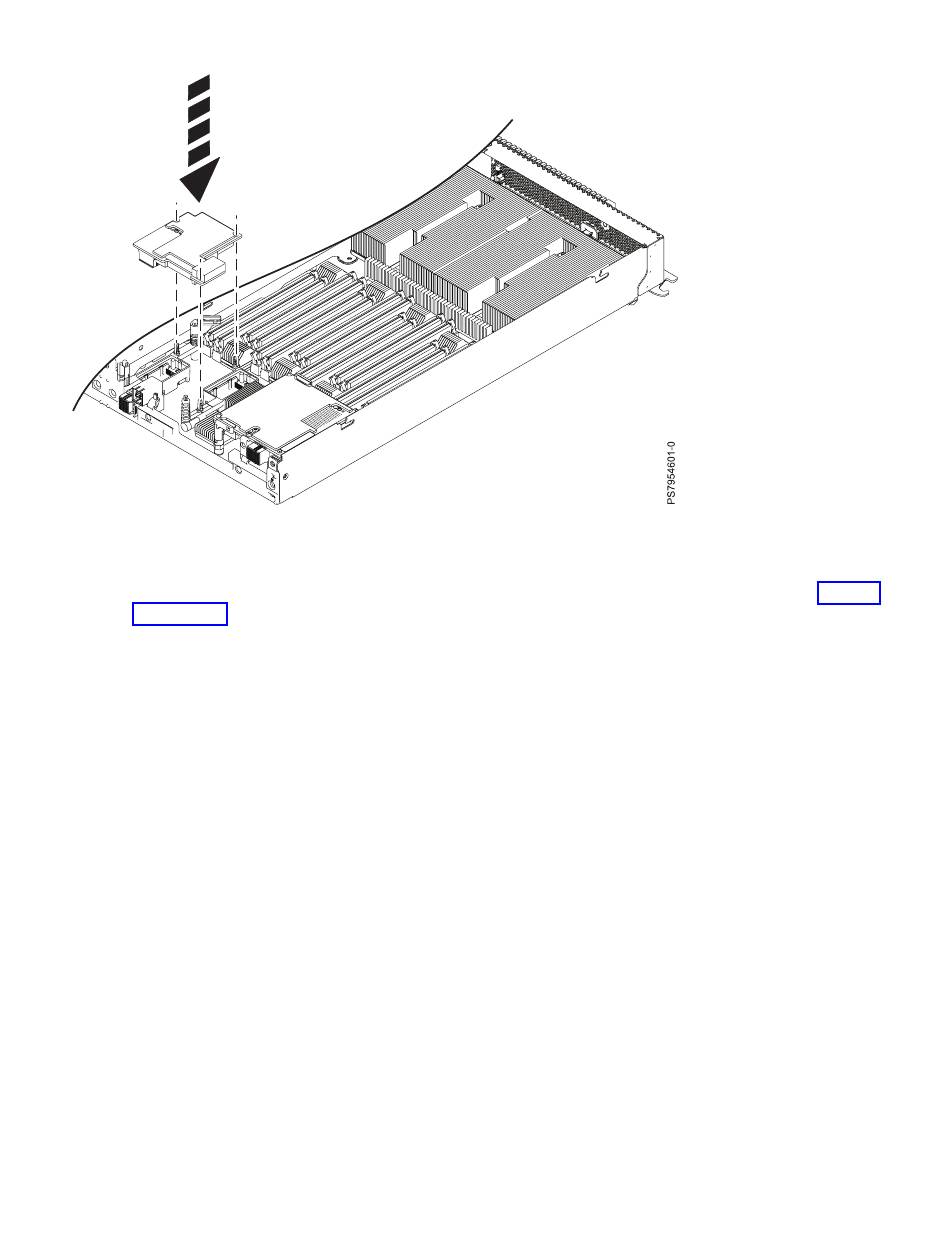

Abbildung 23. ETE-E/A-Erweiterungsadapter auf seinem Anschluss installieren
9. E/A-Erweiterungsadapter installieren:
a. Stellen Sie sicher, dass die zwei blauen Lösehebel des Steckplatzes geöffnet sind, wie in Abb. 24
auf Seite 56 dargestellt.
b. Richten Sie den Adapter über der Systemplatine aus.
c. Senken Sie den Adapter auf die Systemplatine ab und richten Sie die Anschlüsse des Adapters
am Anschluss der Systemplatine aus. Drücken Sie leicht von oben auf den Adapter, bis er fest in
seiner Position sitzt.
d. Lassen Sie den Adapter einrasten, indem Sie die zwei blauen Lösehebel des Steckplatzes schlie-
ßen.
Kapitel 6. Komponenten installieren und entfernen
55
