Hydraulischer Anschluss
• Die Saug- und Druckventile des Dosierkopfes müssen sich immer in vertikaler Position befinden!
• Drehen Sie sämtliche Schlauchanschlüsse nur von Hand fest und verwenden Sie keine
zusätzlichen Hilfsmittel!
• Der Dosierschlauch muss so fest verlegt sein, dass er sich durch die von den Dosierimpulsen
möglicherweise verursachten Druckschläge nicht übermäßig bewegen kann (bzw. durch Reibung
an einer Wand etc. beschädigt wird).
• Der Saugschlauch sollte möglichst kurz und in vertikaler Position installiert werden, um eine
eventuelle Blasenbildung zu verhindern!
• Verwenden Sie nur Schläuche, die für das verwendete Dosiermittel geeignet sind.
• Starten Sie die Pumpe nie mit verstopftem Schlauch oder Dosierventil. Ein Betrieb im verstopften
Zustand kann zum Überhitzen des Motors führen.
4.3.1
Anschluss des Saug- und Dosierschlauches
Die für den ordnungsgemäßen Betrieb der Dosierpumpe zu installierenden hydraulischen
Komponenten sind:
- Saugschlauch und Axial-Fußfilter mit Niveauschalter
- Druck- bzw. Dosierschlauch mit Impfventil
- Entlüftungsschlauch
• Drehen Sie die Überwurfmutter am Pumpenkopf ganz ab und entnehmen Sie die zum
Anschließen des Schlauchs notwendigen Teile:
- Klemmring
- Schlauchnippel.
• Schieben Sie den Schlauch durch die Überwurfmutter und den Klemmring auf den
Schlauchnippel, wie in Abb. 4.2 gezeigt. Achten Sie darauf, dass der Schlauch bis zum Anschlag
auf den Schlauchnippel geschoben ist.
• Befestigen Sie den Schlauch am Pumpenkopf. Drehen Sie die Überwurfmutter handfest an.
• Schließen Sie in gleicher Weise das andere Ende des Schlauchs an den Axial-Fußfilter an.
R5-05-20
Technische Änderungen sowie Druckfehler vorbehalten

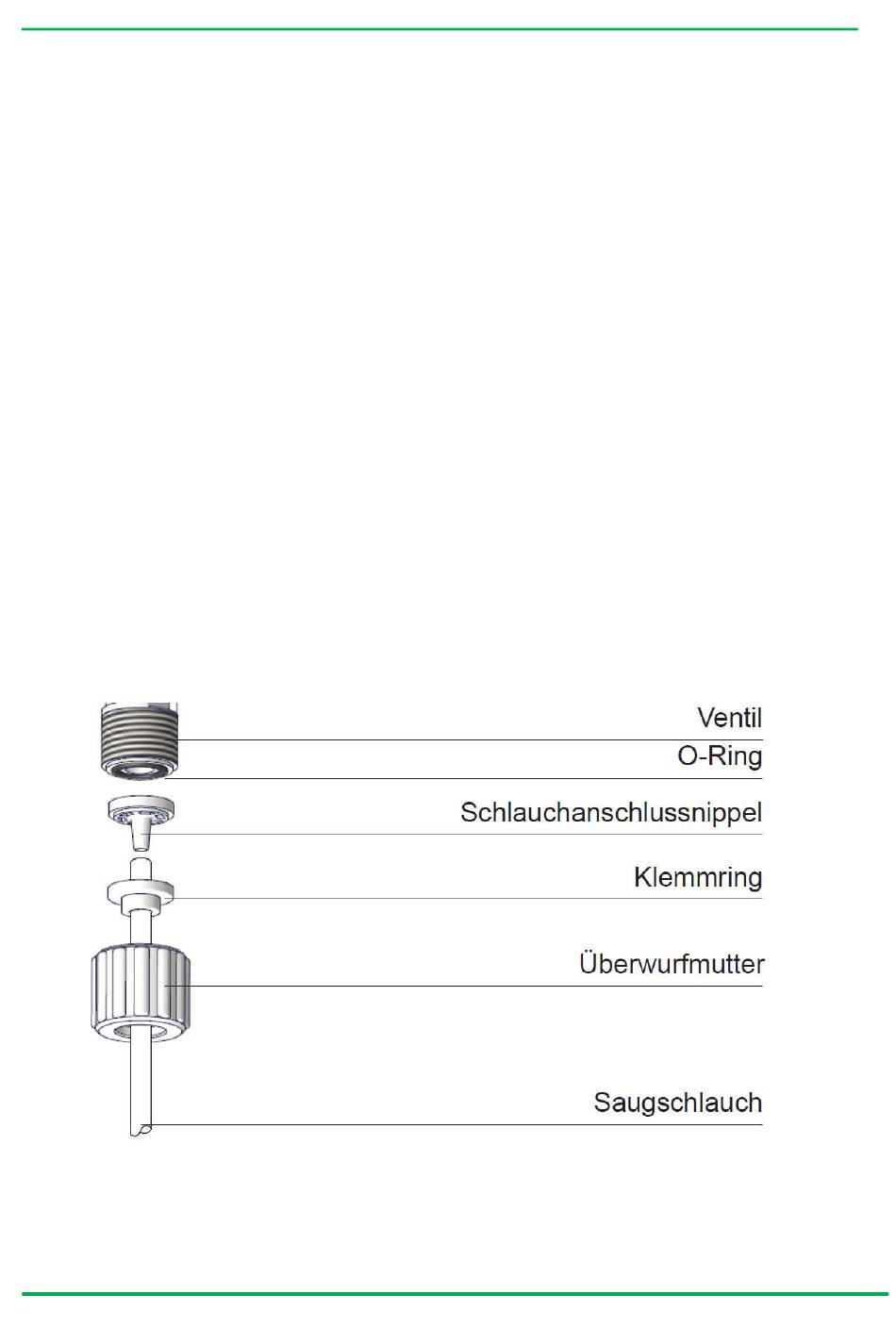

Abb. 4.2
