4. ELEkTRISChE INSTALLATIoN
4.1 Vorbereitung der Installation
Achtung:!
die elektrischen anschlüsse der dosierpumpe dürfen nur von entsprechend ausgebildetem
Fachpersonal vorgenommen werden!
Vor dem anschließen der dosierpumpe sind folgende punkte zu beachten:
• Vergewissern sie sich, dass die anschlusswerte auf dem typenschild der dosierpumpe mit den
• die dosierpumpe darf nur an ein netz angeschlossen werden, dass über eine ordnungsgemäße
• um die elektronik der dosierpumpe nicht zu beschädigen, darf sie niemals direkt parallel zu
die elektronik der dosierpumpe verfügt außerdem über einen zusätzlichen schutz gegen Über-
spannung (275V/50 Hz - 150V/60 Hz), sowie gegen netzstörungen bis zu 4 kV während einer dauer
von ca. 50 µsec, mit einem spitzenverlauf wie in der abbildung (10) dargestellt:
werten des Versorgungsnetzes übereinstimmen. das typenschild befindet sich seitlich an der
dosierpumpe.
erdung, sowie einen Fi-schutzschalter mit hoher empfindlichkeit (0,03a) verfügt.
induktiven lasten (z.b. Motoren, Magnetventilen etc.) angeschlossen werden. in diesem Fall
muss stets ein Hilfsrelais zwischengeschaltet sein. siehe abbildung (4.1).
A
I
E
P
R
E
a - spannungsversorgung
p - dosierpumpe
r - relais
i - Motorschutz oder sicherungsautomat
e - Magnetventil oder induktive last
A
R
P

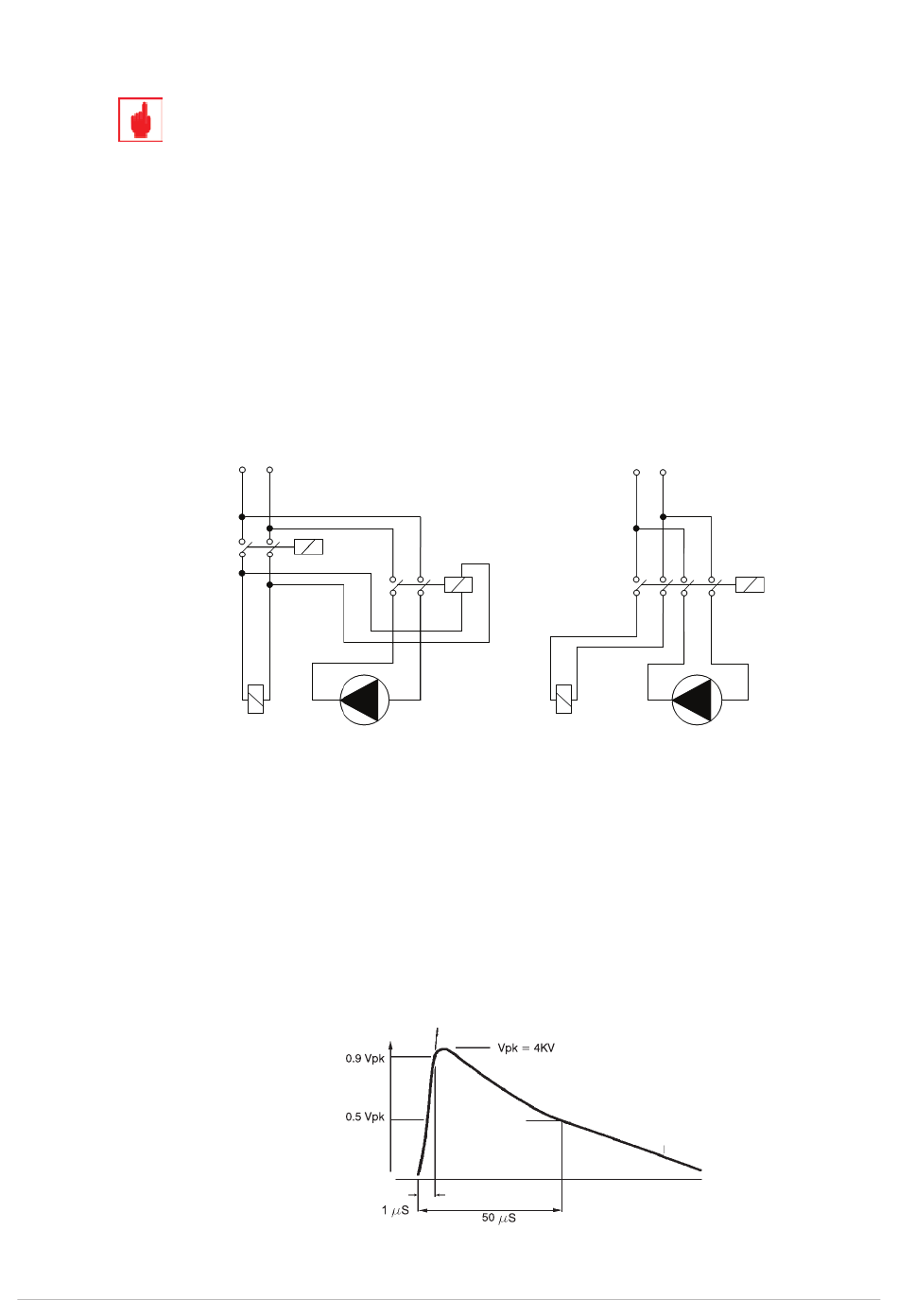

abb. 4.1 el. anschluss
abb. 4.2 spannungsspitzen
15
