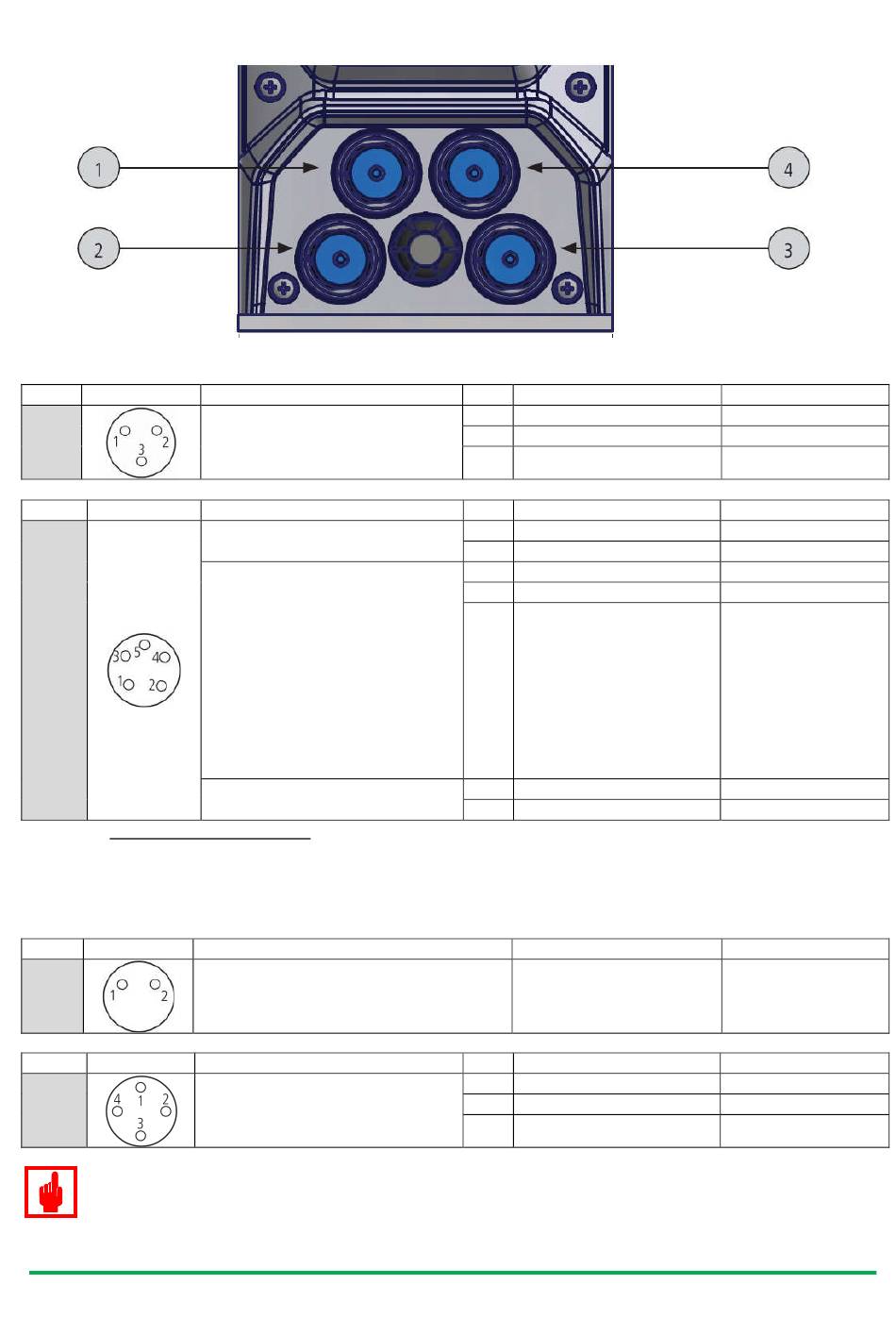

Nachdem Sie die vorab genannten Punkte überprüft haben, schließen Sie die im Lieferumfang
enthaltenen Anschlusskabel an die Pumpe gemäß Abb. 4.7 bzw. nachfolgender Tabelle an.
Nr.
M12x1
1
Nr.
M12x1
2
1
Funktionen Input-Eingang:
- Impulssignal von Kontaktwasserzähler (mit oder ohne Hallgeber)
- mA – und Volt Eingang
- Impulseingang
- Startkontakt für „BATCH"-Betrieb
Nr.
M12x1
3
Nr.
M12x1
4
Achtung!
Bei Verwendung eines Kontaktwasserzählers oder Niveauschalters von einem anderen Hersteller
muss darauf geachtet werden, dass ein potentialfreies Signal der Dosierpumpe bereitgestellt wird.
18
RS485
RS485 oder MODBUS
(optional)
INPUT
STANDBY
1
EINGANG
verwendbar als:
-Impulseingang WZ
- Impulseingang WZ mit
Hallgeber
- Startkontakt bei „BATCH"-
Betrieb
- Volteingang im „VOLT"-Betrieb
- Stromeingang für „mA"-Betrieb
- Impulseingang
EXT KONSTANT
LEVEL
Leermeldung
ALARM
Störmeldung
potentialfreier Kontakt
Technische Änderungen sowie Druckfehler vorbehalten
PIN
Kabelfarbe
1
BLAU
2
SCHWARZ
3
BRAUN
PIN
Kabelfarbe
4
WEISS
3
SCHWARZ
2
GRÜN
3
SCHWARZ
ROT – wenn ein
Impulskontakt
1
Wasserzähler mit
Hallgeber verwendet
wird.
5
BLAU
3
SCHWARZ
Kabel
M12 auf Niveauschalter
PIN
Kabelfarbe
3
WEISS
1
GRÜN
2
BRAUN
Abb. 4.7
Anschluss
+ RS 485
- RS 485
GND
Anschluss
+ STANDBY
- GND
+ INPUT
- GND
+12V
Hilfsspannung für
den Hallgeber
+ EXT KONST
- GND
Anschluss
/
Anschluss
N.O
N.C.
WURZEL
R5-05-20
