3.1 SEFL / INPUT / NIVEAU

3.1 Anschluss

SEFL / Input-
und
Füllstandssonde
3 5 4
4 2
SEFL
Alar
m Stecker 4
Polen
INPUT

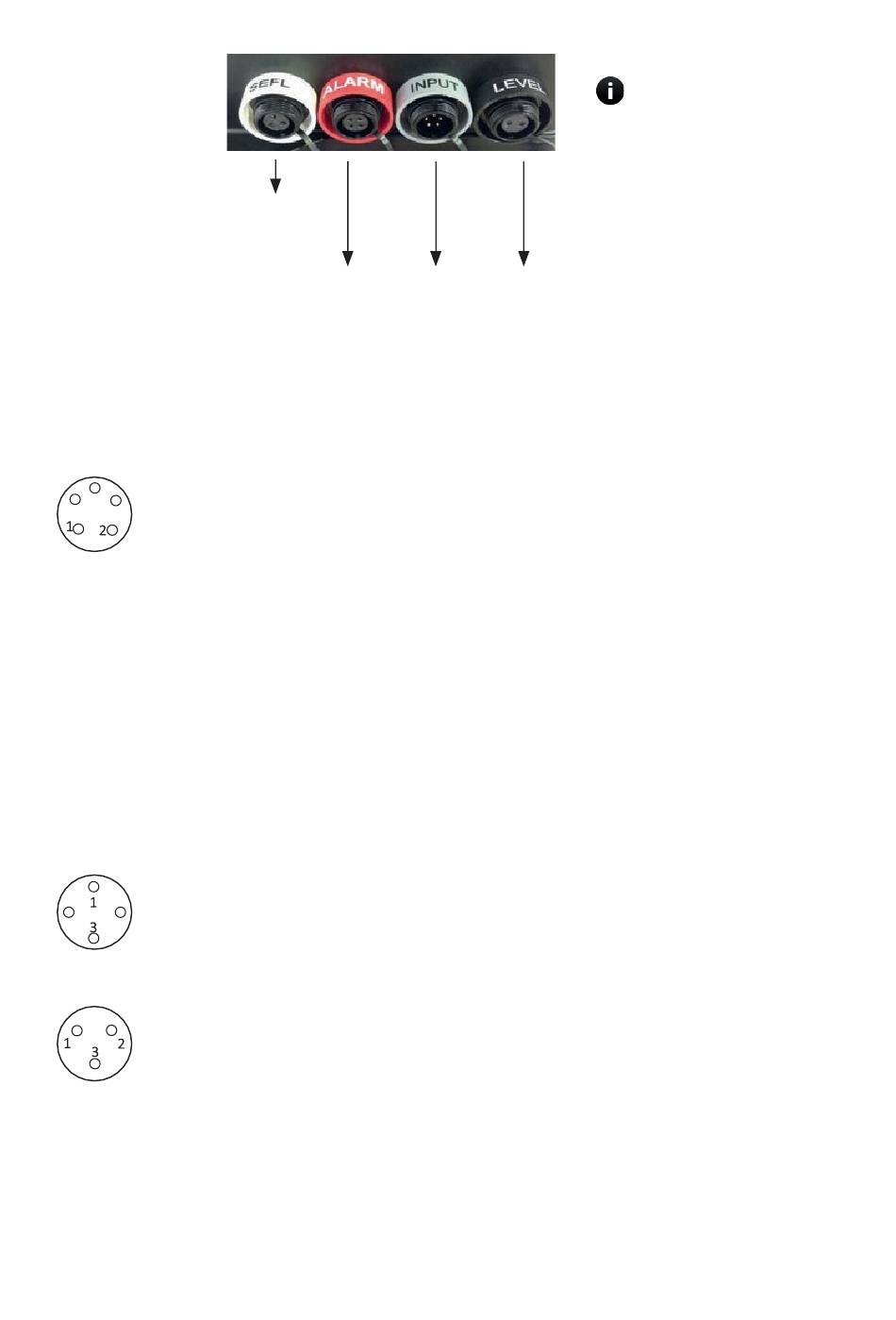

Schließen Sie das graue Kabel (Input) an den 5-poligen Stecker an der
Seite der Pumpe an. Farben des Eingangsanschlusskabels:
1 Rot: +12 V (10mA) - Hall-Effekt - bei Bedarf
2 Grün: INPUT(+)
3 Schwarz: Masse(-)
5 Blau: Masse (-)
INPUT
Dieses Signal kann verwendet werden als:
- Impulszähler (Reed-Signal) .............................. (+) 2 grün; (-) 3 schwarz
- Hall-Effekt Impulszähler .................................. (+) 2 grün; (-) 3 schwarz; (+12 V) 1 rot
- Startkontakt Modus "BATCH" ........................ (+) 2 grün(-) 3 schwarz
- Eingangsspannung Modus "VOLT" ................. (+) 2 grün (-) 3 schwarz
- Stromeingang "mA" ........................................ (+) 2 grün (-) 3 schwarz
- Kontakt "PULSE" .............................................. (+) 2 grün (-) 3 schwarz
NIVEAU
Schließen Sie die Füllstandssonde an den Füllstandseingang an der Seite der Pumpe an.
ALARM
Schließen Sie den Alarmausgang an (24 VAC - 1A).
3 : n.o.
weiss
1 : n.c.
Grün
: gemeinsam
2
Braun
SEFL
SEFL anschliessen
1 w + SEFl
eiss
2 s - SEFl
schwarz
Input Niveau
Stecker 5 Polen Stecker 2-polig
Wenn sie nicht verwendet
werden, empfiehlt es sich, die
Anschlüsse mit
entsprechenden Kappe
schützen.
einer
zu
