Lesen Sie es sorgfältig!
1
Dieses Handbuch enthält wichtige Sicherheitsinformationen
für die Installation und den Betrieb des Geräts. Befolgen
Sie diese Informationen sorgfältig, um Personen- und
Sachschäden zu vermeiden.
Halten Sie die Pumpe von Sonne und Regen fern.
Vermeiden Sie Wasserspritzen.
BEDIENUNGSANLEITUNG "WDPHCA"
ERMES KOMMUNIKATION
www.ermes-server.com
DEUTSCHE Version
R2-06-21

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für Emec WDPHCA

Inhaltszusammenfassung für Emec WDPHCA

  • Seite 1 Installation und den Betrieb des Geräts. Befolgen Sie diese Informationen sorgfältig, um Personen- und Sachschäden zu vermeiden. Halten Sie die Pumpe von Sonne und Regen fern. Vermeiden Sie Wasserspritzen. BEDIENUNGSANLEITUNG "WDPHCA“ ERMES KOMMUNIKATION www.ermes-server.com Lesen Sie es sorgfältig! DEUTSCHE Version...

  • Seite 2: Allgemeine Sicherheitshinweise

    EG-VORSCHRIFTEN EC RULES(STANDARD EC) NORMAS DE LA CE Niederspannungsrichtlin 2014/35/UE ie Low Voltage Directive Directiva de baja tensión EMC Richtlinie zur elektromagnetischen Verträglichkeit 2014/30/UE EMC electromagnetic compatibility directive EMC directiva de compatibilidad electromagnética ALLGEMEINE SICHERHEITSHINWEISE Gefahr! Bei einem Notfall jeglicher Art innerhalb des Raumes, in dem das Pumpenaggregat installiert ist, ist es notwendig, die Stromzufuhr zum System sofort zu unterbrechen und das Gerät von der Steckdose zu trennen! Bei der Verwendung von besonders aggressiven chemischen Stoffen sind die Vorschriften zur...

  • Seite 3: Einleitung

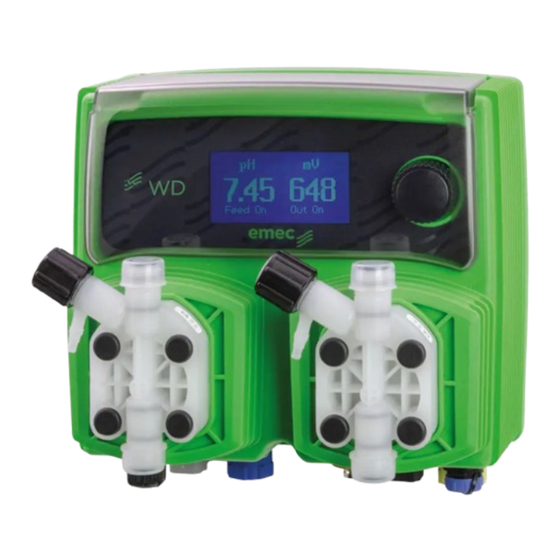

    Einleitung WDPHCA ist ein komplettes integriertes System für die Schwimmbadwasseraufbereitung. Der WDPHCA ist ideal für Neubauprojekte und stellt eine Innovation in der Möglichkeit der Wandmontage auf kleinem Raum dar. Digitaler Proportionalregler und Dosiereinheit mit zwei eingebauten Dosierpumpen für die pH- (Säure-Base) und Flockungsmitteldosierung (Algenschutzmitteln).

  • Seite 4: Anschlüsse

    3. ANSCHLÜSSE Trennen Sie das Gerät von der Stromversorgung, um die Verbindungen zu den ausgewählten Sonden und/oder Ausgängen gemäß der folgenden Abbildung herzustellen. PUMPENKÖRPER LINKS (pH) PUMPENKÖRPER RECHTS (ALGENSCHUTZMITTEL) Verwenden Sie die Gummistopfen, um die nicht benutzten Ausgänge zu schützen. (A) STAND-BY-Eingang (L) RS485-Kommunikationsanschluss (B) Eingang...

  • Seite 5: Hydraulische Anschlüsse, Verrohrungen

    3.1 Hydraulische Anschlüsse, Verrohrungen Trennen Sie das Gerät von der Stromversorgung, um die Verbindungen zu den ausgewählten Sonden und/oder Ausgängen gemäß der obigen Abbildung herzustellen. Die hydraulischen Anschlüsse sind: Saugrohr mit Füllstandssonde und Hintergrundfilter Einlassrohr mit Einspritzventil Entlüftungsrohr Saugrohr. Schrauben Sie die Saugringmutter am Pumpenkörper vollständig ab und nehmen Sie die für die Montage mit dem Rohr erforderlichen Komponenten mit: Befestigungsringmutter, Rohranschlag, Rohrhalterung.

  • Seite 6: Hydraulische Anschlüsse Füllstandssonde

    DEN ABSTANDRING WIE IN DER ZEICHNUNG GEZEIGT EINSETZEN Verbinden Sie den BNC-Anschluss der Füllstandssonde mit dem Füllstandseingang des WDPHCA (Anschlüsse "B" und "E"). Führen Sie die Füllstandssonde mit dem montierten Hintergrundfilter in den Boden des Behälters mit dem zu dosierenden Produkt ein.

  • Seite 7: Hydraulische Anschlüsse, Pumpenkörper

    3.3 Hydraulische Anschlüsse, Pumpenkörper Einspritzventil. Das Einspritzventil muss in der Anlage an der Wassereintrittsstelle installiert werden. Das Einspritzventil "öffnet" bei Drücken über 0,3 bar. Anschluss für Einlassrohr Ablassknopf Auslassrohr. Anschluss für Saugrohr...

  • Seite 8: Hauptbildschirm

    4. Hauptbildschirm Im normalen Betriebsmodus wird der folgende Hauptbildschirm angezeigt: GSM Signal* Status des Anschlusses EINHEIT (1) Verbunden mit LAN - Verbunden mit ERMES Netzwerkkabel nicht angeschlossen WERTE (2) Verbunden mit LAN - Nicht mit ERMES angeschlossen Verbunden an ein USB-Stick-Laufwerk STATUS PUMPEN (3) ALGENSCHUTZMITTEL (4) STATUS DES LINKEN...

  • Seite 9: Schnelle Statusüberprüfung

    5. Schnelle Statusüberprüfung Drehen Sie im Hauptmenü den Drehknopf, um durch die wichtigsten Geräteparameter und den aktuellen Status zu blättern. Aktuelle Uhrzeit Aktuelles Datum Aktuelle Lesung pH-Wert Aktuelle Lesung Chlorwert Dosieralarmzustand Sondenstörung Status des NO FLOW-Kontakts Produktstand im Tank Letztes pH-Kalibrierungsergebnis Letztes pH-Kalibrierungsdatum Letztes Redox- Kalibrierungsergebnis...
  • Seite 10 6. Passwort Um das "Hauptmenü" aufzurufen, drücken Sie den Drehknopf auf dem Hauptbildschirm und geben Sie das Passwort ein. Beim ersten Zugriff muss das Passwort 0000 eingegeben werden (Standardeinstellung). Drücken Sie den Drehknopf 5 Mal, um das „Hauptmenü“ aufzurufen. Andernfalls drücken Sie den Knopf einmal und geben das Passwort ein.
  • Seite 11 7. "Hauptmenü“ Für den Zugang zum "Hauptmenü" geben Sie das Passwort ein (wie im vorherigen Kapitel beschrieben). Drehen Sie im "Hauptmenü" den Drehknopf, um durch die verschiedenen Punkte zu blättern. Drücken Sie den Drehknopf, um den markierten Punkt zu wählen. "Sollwert"...
  • Seite 12 8. "Sollwert“, pH (on/off) Der pH-Messwert kann zur Dosierung der pH-Pumpe über 2 Sollwerte im Modus on/off oder Proportional (%) eingestellt werden. Im On/Off-Modus werden im Gerät zwei Werte eingestellt, welche die pH-Pumpe aktivieren oder deaktivieren. Um diesen Modus auszuwählen, markieren Sie mit dem Cursor "Arbeitsmodus". Drücken Sie den Drehknopf zur Auswahl.
  • Seite 13 8.1 "Sollwert“, pH (on/off) ON/OFF-Modus bei der Dosierung von SÄURENLÖSUNGEN Stellen Sie den pH-Wert auf 7,00 OFF und 7.10 ON. Das Gerät schaltet die pH-Pumpe ein, bis der Messwert 7,00pH erreicht. Bei 7,00 pH wird die Pumpe deaktiviert, bis der Wert auf 7,10 pH ansteigt. Wartezeit: Wenn ein anderer Wert als 0 eingestellt ist, dosiert die Pumpe mit 1 Impuls pro Minute.
  • Seite 14 8.2 “Sollwert“, pH (Proportional) Der pH-Messwert kann zur Dosierung der pH-Pumpe über 2 Sollwerte im Modus on/off oder Proportional (%) eingestellt werden. Im Proportionalmodus wird der Prozentsatz der Arbeit zwischen zwei Werten, welche die pH-Pumpe aktivieren oder deaktivieren, im Gerät eingestellt. Um diesen Modus auszuwählen, markieren Sie mit dem Cursor "Arbeitsmodus".
  • Seite 15 8.5 “Sollwert”, EV (on/off) Der mV-Messwert kann so eingestellt werden, dass der EV-Ausgang über 2 Sollwerte im Modus on/off oder Proportional (%) ausgelöst wird. Im On/Off-Modus werden zwei Werte im Gerät eingestellt, um den Ausgang des Magnetventils zu aktivieren oder zu deaktivieren. Um diesen Modus auszuwählen, markieren Sie mit dem Cursor "Arbeitsmodus". Drücken Sie den Drehknopf zur Auswahl.
  • Seite 16 8.6 “Sollwert“, EV (Proportional) Der mV-Messwert kann so eingestellt werden, dass der EV-Ausgang über 2 Sollwerte im Modus on/off oder Proportional (%) ausgelöst wird. Im Proportionalmodus wird der Arbeitsprozentsatz, der zwischen zwei Werten berechnet wird, die den Ausgang des Magnetventils aktivieren oder deaktivieren, im Gerät eingestellt. Um diesen Modus auszuwählen, markieren Sie mit dem Cursor "Arbeitsmodus".

  • Seite 17: "Sondenkalibrierung", Ph - Sondenkalibrierung, Ph

    9. "Sondenkalibrierung“, pH - Sondenkalibrierung, pH Die pH-Kalibrierung muss an zwei Punkten (P1 und P2) durchgeführt werden und erfordert daher zwei Pufferlösungen. Die Standardpufferlösungen sind pH4,00 und pH7,00. Über das Menü "pH-Kompensation" kann der abgelesene pH- Wert bei 30°C kompensiert werden. Wählen Sie im "Kalibriermenü" die Option "pH-Sonde". Im folgenden Beispiel wird der pH-Wert unter Verwendung der Standardpufferlösungen kalibriert Warnung: Dieses Verfahren setzt voraus, dass das Instrument korrekt konfiguriert, an eine funktionierende pH-Sonde angeschlossen ist.
  • Seite 18 9. "Sondenkalibrierung“, pH - Sondenkalibrierung, pH Kalibrieren des 2. Punktes (P2). Im Menü "pH-Kalibrierung" wählen Sie "P2" und drücken den Knopf, um den zweiten zu kalibrierenden Punkt einzugeben. Bereiten Sie die 4,00pH-Pufferlösung vor und tauchen Sie den Sondensensor darin ein. Warten Sie, bis der gelesene Wert stabil ist.

  • Seite 19: "Probe Calibration", Cl - Sondenkalibrierung , Cl

    9.1 “Probe Calibration”, Cl - Sondenkalibrierung , Cl Die Chlorkalibrierung erfordert die Auswahl der Sonde, die Kalibrierung des Nullpunkts (P1) und des zweiten Punkts (P2). Wählen Sie im "Menu Calibration" die Option "Cl-Probe". Warnung: Dieses Verfahren setzt voraus, dass das Instrument korrekt konfiguriert, an eine funktionierende Chlor-Sonde angeschlossen und auf dem System installiert ist.
  • Seite 20 10. “Parameters” - Parameter Wählen Sie im "Kalibrierungsmenü" die Option "Parameter". In diesem Menü können Sie: - den Beginn der Dosierung der Pumpen verzögern (max. 60 Minuten); - die Priorität für den Start der pH-Pumpe gegenüber der Chlor-Pumpe einstellen; - das Standardpasswort ändern. Zuführungsverzögerung (verzögerter Dosierungsstart).
  • Seite 21 11. “Pumps Activities” - Pumpen-Aktivitäten Wählen Sie im "Kalibrierungsmenü" die Option "Pumpenaktivitäten". In diesem Menü können Sie die manuelle Pumpenaktivität für eine vordefinierte Zeit einstellen. Bewegen Sie den Cursor auf "Modus" und drücken Sie zur Auswahl. Wählen Sie "Man. Pumpe1" für die pH-Pumpe oder "Man.

  • Seite 22: "Max Strokes Settings" - Einstellung Max Impulse

    12. “Instrument Reset” - Instrument Reset Um das Gerät auf die Standardwerte (einschließlich des Passworts) zurückzusetzen, drücken Sie im Menü "Instrument Reset" den Drehknopf und zeigen Sie "ON" an. Drücken Sie erneut, blättern Sie zu "OK" und drücken Sie zur Bestätigung. Es erscheint die Meldung "CHECKSUM ERROR".

  • Seite 23: Kalibrierung Cc/S Für Die Flockungsmittelpumpe (Algenschutzmittel)

    14. Kalibrierung cc/s für die Flockungsmittelpumpe (Algenschutzmittel) Da die Flockungsmittelpumpe (rechts) immer mit der maximalen Anzahl von Impulsen dosiert, ist es notwendig, die Menge des pro Impuls dosierten Produkts zu überprüfen, um die Dosierkapazität (cc pro Hub) einzustellen. Installieren Sie die Pumpe auf dem System und achten Sie darauf, dass Sie das Ansaugrohr (komplett mit Hintergrundfilter) in ein Reagenzglas mit ml-Einteilung (1ml = 1cc) einführen.
  • Seite 24 15. “Dosing Alarm” - Dosieralarm Mit dieser Funktion können Sie eine maximale Zeit einstellen, innerhalb der die Pumpen den Sollwert erreichen müssen Wenn die Pumpen nach Ablauf dieser Zeit weiter dosieren, kann man sie über dieses Menü stoppen oder eine Alarmmeldung anzeigen lassen.
  • Seite 25 16. “International” - International In diesem Menü können Sie internationale Parameter für einstellen: das Uhrzeit-/Datumsformat (Europa IS oder USA) und die Sprache; Format. Diese Option ändert das Uhrzeit-/Datumsformat (europäisch oder amerikanisch). Siehe Tabelle für Unterschiede. EUROPE IS (Internationaler Standard) Datum (TT/MM/JJJ) Datum (MM/TT/JJJ) Uhrzeit 24h Uhrzeit AM / PM...
  • Seite 26 17. “Probe Failure” - Sonde Fehlfunktion In diesem Menü können Sie eine Prüfzeit für die Sonde einstellen. Bleibt der Messwert der Sonde für die eingestellte Zeit hinaus unverändert, ist die Sonde höchstwahrscheinlich beschädigt. Über dieses Menü ist es möglich, die Pumpen zu stoppen oder eine Alarmmeldung anzuzeigen (Fühlerausfall). Es ist möglich, diese Funktion zu deaktivieren, indem Sie "OFF"...

  • Seite 27: "Flow" - Konfiguration Kontakt Kein Durchfluss

    18. “Flow” - Konfiguration Kontakt Kein Durchfluss Der FLOW-Kontakt (Anschlüsse Seite 4) kann aktiviert werden, um den Dosiervorgang mit Hilfe der N.O.-Logik zu unterbrechen. (normalerweise offener Kontakt) oder N:C. (normalerweise geschlossener Kontakt). Drehen Sie den Knopf, um die am besten geeignete Betriebsart auszuwählen: “DISABLE”, “REVERSE” (N.O.-Kontakt) oder “DIRECT”...

  • Seite 28: "Digital Inputs" - Eingangskontaktmodus

    20. “Digital Inputs” - Eingangskontaktmodus In diesem Menü können Sie die Betriebsart der auf der Karte vorhandenen Eingänge einstellen. Der Kontakttyp für jeden Eingang kann auf N.O. eingestellt werden. (normalerweise offener Kontakt) oder N:C. (normalerweise geschlossener Kontakt). Um den Kontakt zu wechseln, positionieren Sie sich mit dem Knopf auf dem Element, drücken und drehen Sie erneut, um zwischen Schließer und Öffner zu wählen.
  • Seite 29 21. “LOG SETUP” - Einstellung des Aktivitätsprotokolls Wenn diese Funktion aktiviert ist, ermöglicht sie die Aufzeichnung der Geräteaktivitäten (Datum, Uhrzeit, Temperatur, Alarme, uS, Totalisator, Ausgänge) für einen bestimmten Zeitraum (IMMER) ab einer bestimmten Uhrzeit (ZEIT). Markieren Sie "DEAKTIVIEREN", drehen Sie den Drehknopf und wählen Sie "AKTIVIEREN". Einsetzen: ZEIT: Die Startzeit der Ereignisprotokollierung (Format 23h und 59min) IMMER: Aufzeichnungshäufigkeit (Protokoll) der Ereignisse (Format 23h und 59min) Hinweis: Eine erweiterte Verwaltung der Ereignisprotokolle (Archivierung, grafische Darstellung und Druck) ist mit der PC-...

  • Seite 30: "Rs485" - Einstellung Des Kommunikationsanschlusses

    23. "RS485" - Einstellung des Kommunikationsanschlusses Für den Anschluss an ein LAN müssen eine eindeutige ID-Nummer (ID485 = 01) und ein Name festgelegt werden, bevor die erweiterten Kommunikationsfunktionen (z. B. Alarmdienst über SMS oder Fernkommunikation) genutzt werden können. Wenn bereits eine ID-Nummer vergeben wurde, erscheint eine Fehlermeldung. Wählen Sie in diesem Fall eine andere Nummer.
  • Seite 31 25. "TCP/IP" - TCP/IP-Konfiguration für Ethernet-Verbindung Das Gerät kann über eine Standard-ETHERNET-Verbindung ferngesteuert werden (auf Anfrage). Für diese Konfiguration werden eine statische oder dynamische IP-Adresse und ein CAT5-Ethernet-Kabel benötigt. Die Verbindungsgeschwindigkeit beträgt, je nach verwendetem Netzwerk, 10/100Mbps. Wenden Sie sich an Ihren Netzwerkadministrator, um die IP-Adresse und die SUBNET-MASKE zu erfahren.

  • Seite 32: "E-Mail" - E-Mail-Konfiguration Für Status-/Alarmversand

    26. "GPRS" - GPRS-Konfiguration für die Verbindung über das Mobilfunknetz Das Gerät kann über ein optionales GPRS-Modem aus der Ferne verwaltet werden. Bevor Sie diesen Dienst aktivieren, überprüfen Sie bitte die folgenden Punkte: - die Antenne darf nicht durch Metallgegenstände abgeschirmt oder in der Nähe von elektromagnetischen Störquellen aufgestellt werden.
  • Seite 33 28. Modul Sonden Serie MDCL1 An der Oberseite der Hauptplatine befinden sich zwei Anschlüsse für die Installation der Sondenmodule. Auf Anfrage werden diese Module vom Hersteller installiert. Um die Sonde korrekt zu installieren, überprüfen Sie die installierten Module, stellen Sie die erforderlichen Verbindungen her und wählen Sie den Sondentyp im Kalibrierungsmenü aus.

  • Seite 34: "Disinfectant" (Für Sonde Ecl6)

    29. Modul Sonden Serie MDCL6 An der Oberseite der Hauptplatine befinden sich zwei Anschlüsse für die Installation der Sondenmodule. Auf Anfrage werden diese Module vom Hersteller installiert. Um die Sonde korrekt zu installieren, überprüfen Sie die installierten Module, stellen Sie die erforderlichen Verbindungen her und wählen Sie den Sondentyp im Kalibrierungsmenü aus.

  • Seite 35: "Weekly Timer Settings" - Wöchentliche Dosiereinstellungen

    30. “Weekly Timer Settings” - Wöchentliche Dosiereinstellungen In diesem Menü können Sie einstellen, wann die Flockungsmitteldosierung erfolgen soll. Stellen Sie den Tag (DAY) und die Startzeit der Dosierung ein. Die Tage sind auf Englisch. SONNTAG SUNDAY MONTAG MONDAY DIENSTAG TUESDAY MITTWOCH WEDNESDAY DONNERSTAG...

  • Seite 36: Elektrische Anschlüsse

    31. Elektrische Anschlüsse...
  • Seite 37 32. Abmessungen. mm [Zoll] Einige Funktionen, die in dieser Anleitung beschrieben werden, sind möglicherweise nicht in dem Pumpenaggregat vorhanden, das Sie besitzen. Dies ist auf unterschiedliche Konfigurationen und/oder Versionen zurückzuführen. Die in diesem Handbuch enthaltenen Informationen können Ungenauigkeiten oder typografische Fehler enthalten. Die in diesem Handbuch enthaltenen Informationen können jederzeit und ohne Vorankündigung geändert werden.
  • Seite 38 33. Technische Informationen. Skala pH: 0 ÷14 ; Cl-Skala: 0÷10 mg/l Impulse pro Minute der Pumpen: 0 ÷ 180 Maximale Höhe des Saugrohrs: 1,5 Meter Umgebungstemperatur: -10 ÷ 45°C (14 ÷ 113°F) Temperatur des chemischen Produkts: 0 ÷ 50°c (32 ÷ 122°F) Installationsklasse: II Verschmutzungsgrad: 2 Hörbares Geräusch (Einzelpumpe): 74dbA...
  • Seite 39 EG- Konformitätserklärung ............ S. 2 Allgemeine Sicherheitshinweise ..........S. 2 Einleitung..................S. 3 Knopf..................S. 3 Anschlüsse.................S. 4 Hydraulische Anschlüsse, Verrohrungen........S. 5 Hydraulische Anschlüsse, Füllstandssonde........S. 6 Hydraulische Anschlüsse, Pumpenkörper.........S. 7 Hauptbildschirm ................S. 8 Schnelle Statusüberprüfung............S. 9 Passwort..................S. 10 “Hauptmenü ” ................S. 11 “Sollwert ” pH (ON/OFF) ............S. 12 “Sollwert ”...

  • Seite 40: Entsorgung Von Altgeräten Durch Die Nutzer

    Entsorgung von Altgeräten durch die Nutzer Dieses Symbol weist Sie darauf hin, dass das Produkt nicht mit dem normalen Abfall entsorgt werden darf. Achten Sie auf die menschliche Gesundheit und die Umwelt, indem Sie die ausrangierten Geräte bei einer ausgewiesenen Sammelstelle für das Recycling von elektronischen und elektrischen Geräten abgeben.
