4.2

Hydraulischer Anschluss

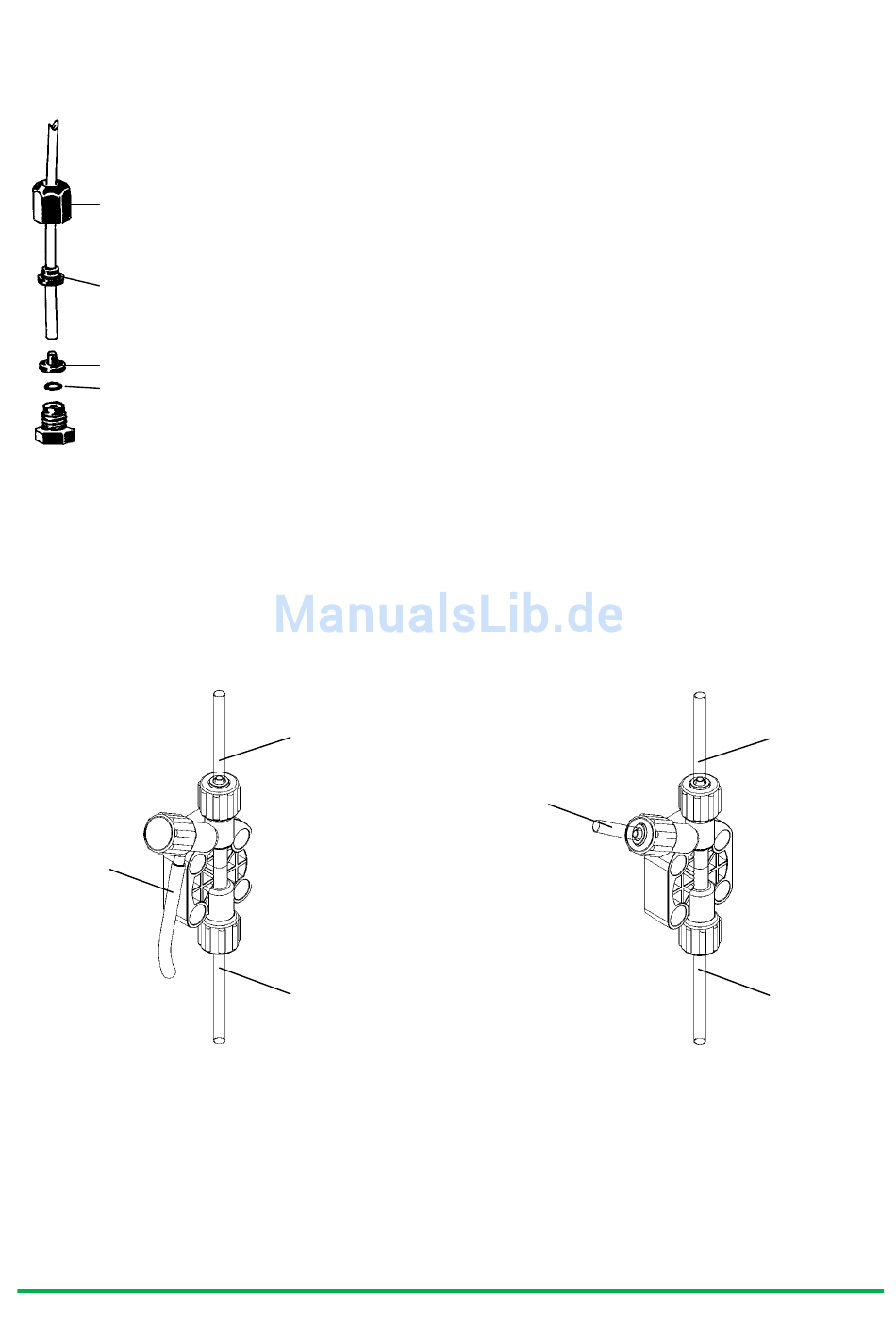

4.2.1 Schlauchanschlussverschraubung:
Überwurfmutter
Klemmring
Schlauchnippel
O-Ring
Abb. 4.2
4.2.2 Dosierleitungen:
Schließen Sie die Impfventile mit den Dosierschläuchen (PE-weiß) an die Druckanschlüsse der Dosierpumpen
an. Beachten Sie, dass die Anschlüsse von Dosierpumpen mit Handentlüftung (Abb. 4.3) und Dosierpumpen
mit automatischer Selbstentlüftung (Abb. 4.4) unterschiedlich sind!
Dosierkopf mit
Handentlüftungsventil
Entlüftung
6
•
Zum Anschluss eines Schlauches an das Gerät schrauben Sie die Über-
wurfmutter der betreffenden Verschraubung ab und entnehmen Sie die In-
nenteile bestehend aus Klemmring und Schlauchnippel.
•
Schieben Sie die Überwurfmutter und den Klemmring über den Schlauch.
•
Drücken Sie dann den Schlauchnippel soweit in den Schlauch rein, dass
der Schlauch auf der Dichtplatte des Schlauchnippels steht.
•
Ziehen Sie danach den Klemmring und die Überwurfmutter wieder zurück
und schrauben Sie die Überwurfmutter auf die Verschraubung auf. Dabei
quetscht der Klemmring den Schlauch auf dem Schlauchnippel fest.
Dosierleitung
Saugleitung
Abb. 4.3
Technische Änderungen sowie Druckfehler vorbehalten
Dosierkopf mit
automatischer Selbstentlüftung
Dosierleitung
Entlüftung
Saugleitung
Abb. 4.4
R2-11-11
