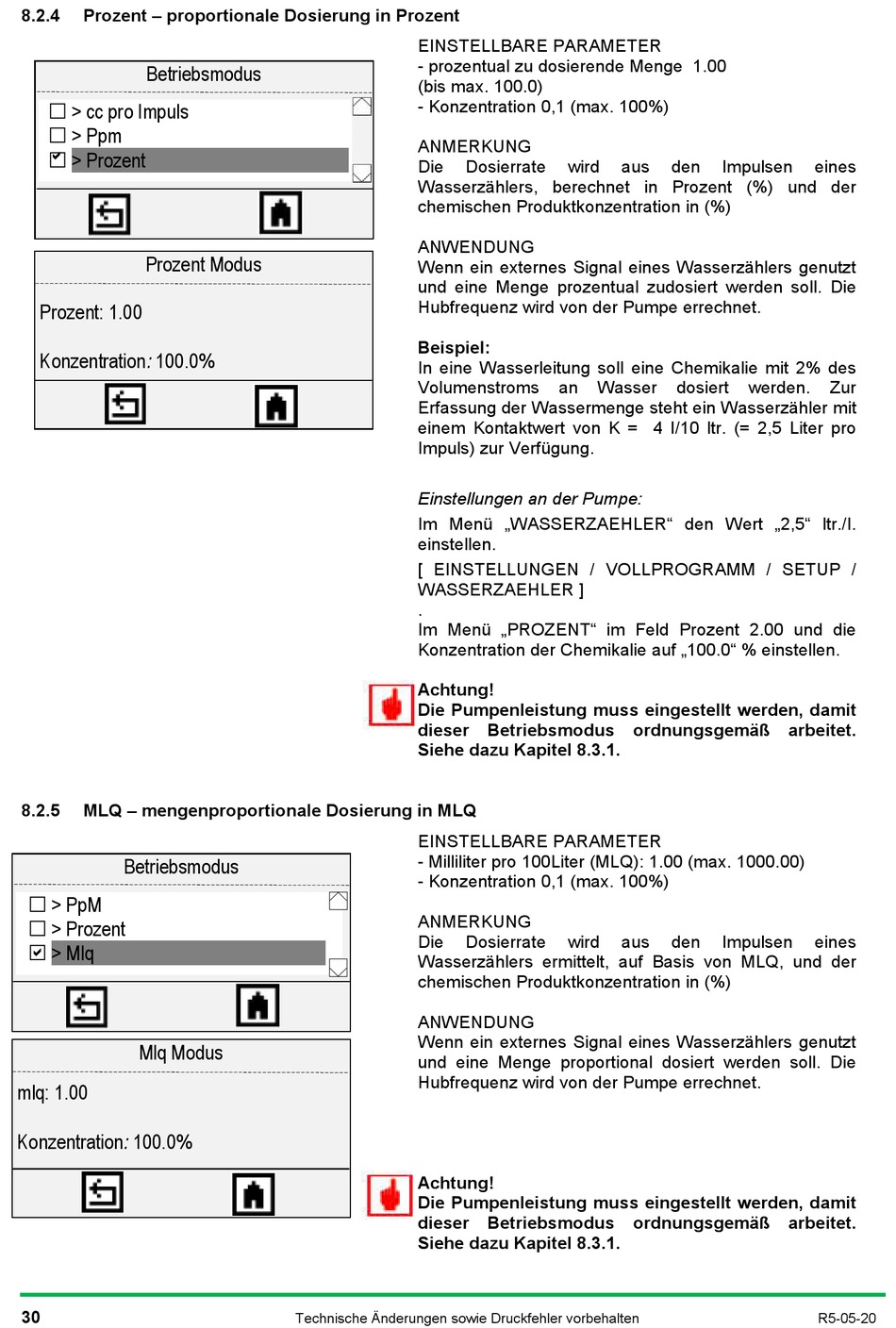

8.2.4
Prozent – proportionale Dosierung in Prozent
Betriebsmodus
> cc pro Impuls
> Ppm
> Prozent
Prozent Modus
Prozent: 1.00
Konzentration: 100.0%
8.2.5
MLQ – mengenproportionale Dosierung in MLQ
Betriebsmodus
> PpM
> Prozent
> Mlq
Mlq Modus
mlq: 1.00
Konzentration: 100.0%
30
EINSTELLBARE PARAMETER
- prozentual zu dosierende Menge 1.00
(bis max. 100.0)
- Konzentration 0,1 (max. 100%)
ANMERKUNG
Die
Wasserzählers, berechnet in Prozent (%) und der
chemischen Produktkonzentration in (%)
ANWENDUNG
Wenn ein externes Signal eines Wasserzählers genutzt
und eine Menge prozentual zudosiert werden soll. Die
Hubfrequenz wird von der Pumpe errechnet.
Beispiel:
In eine Wasserleitung soll eine Chemikalie mit 2% des
Volumenstroms
Erfassung der Wassermenge steht ein Wasserzähler mit
einem Kontaktwert von K = 4 I/10 ltr. (= 2,5 Liter pro
Impuls) zur Verfügung.
Einstellungen an der Pumpe:
Im Menü „WASSERZAEHLER" den Wert „2,5" ltr./I.
einstellen.
[ EINSTELLUNGEN / VOLLPROGRAMM / SETUP /
WASSERZAEHLER ]
.
Im Menü „PROZENT" im Feld Prozent 2.00 und die
Konzentration der Chemikalie auf „100.0" % einstellen.
Achtung!
Die Pumpenleistung muss eingestellt werden, damit
dieser Betriebsmodus
Siehe dazu Kapitel 8.3.1.
EINSTELLBARE PARAMETER
- Milliliter pro 100Liter (MLQ): 1.00 (max. 1000.00)
- Konzentration 0,1 (max. 100%)
ANMERKUNG
Die
Wasserzählers ermittelt, auf Basis von MLQ, und der
chemischen Produktkonzentration in (%)
ANWENDUNG
Wenn ein externes Signal eines Wasserzählers genutzt
und eine Menge proportional dosiert werden soll. Die
Hubfrequenz wird von der Pumpe errechnet.
Achtung!
Die Pumpenleistung muss eingestellt werden, damit
dieser Betriebsmodus
Siehe dazu Kapitel 8.3.1.
Technische Änderungen sowie Druckfehler vorbehalten
Dosierrate
wird
aus
an
Wasser
ordnungsgemäß
Dosierrate
wird
aus
ordnungsgemäß
den
Impulsen
eines
dosiert
werden.
Zur
arbeitet.
den
Impulsen
eines
arbeitet.
R5-05-20
