3. ELEKTRISCHER ANSCHLUSS

3.1 Überprüfun
gen vor dem
elektrischen
Anschluss
3.2 Elektrische
Anschlusspläne
DER ELEKTRISCHE ANSCHLUSS DER PUMPE MUSS VON FACHPERSONAL UND UNTER
BEACHTUNG DER VORSCHRIFTEN DURCHGEFÜHRT WERDEN.
Vor dem Anschluss der Pumpe ist es notwendig:
1. Prüfen Sie, ob die Werte auf dem Typenschild übereinstimmen.
Prüfen Sie, ob die Werte auf dem Typenschild der Pumpe mit denen des Stromnetzes
übereinstimmen. Das Typenschild der Pumpe befindet sich an der Seite.
2.
Prüfen Sie, ob die Pumpe geerdet ist.
Vergewissern Sie sich, dass die Pumpe an ein System mit effizienter Erdung
angeschlossen und mit einem Differenzial mit einer Empfindlichkeit von 0,03 A
ausgestattet ist.
3. Installieren Sie ein thermomagnetisches Gerät.
Schützen Sie den Motor durch den Einbau einer thermomagnetischen Vorrichtung, die für
die Absorptionswerte des Motors ausgelegt ist, wobei zu berücksichtigen ist, dass der
Motor beim Start mindestens das Vierfache seines Nennstroms aufnimmt.
4. Überprüfung der Kabel.
Der Typ und der Querschnitt des Stromkabels müssen für den Pumpenmotor geeignet sein.
Überprüfung der Drehbewegung des Motors.
Starten Sie den Motor lange genug, um festzustellen, ob die Drehrichtung mit dem Pfeil auf
dem Motor übereinstimmt. Wenn die Drehrichtung nicht mit dem Pfeil übereinstimmt,
vertauschen Sie 2 Drähte: 1 auf 2, 2 auf 1 (Ref. "

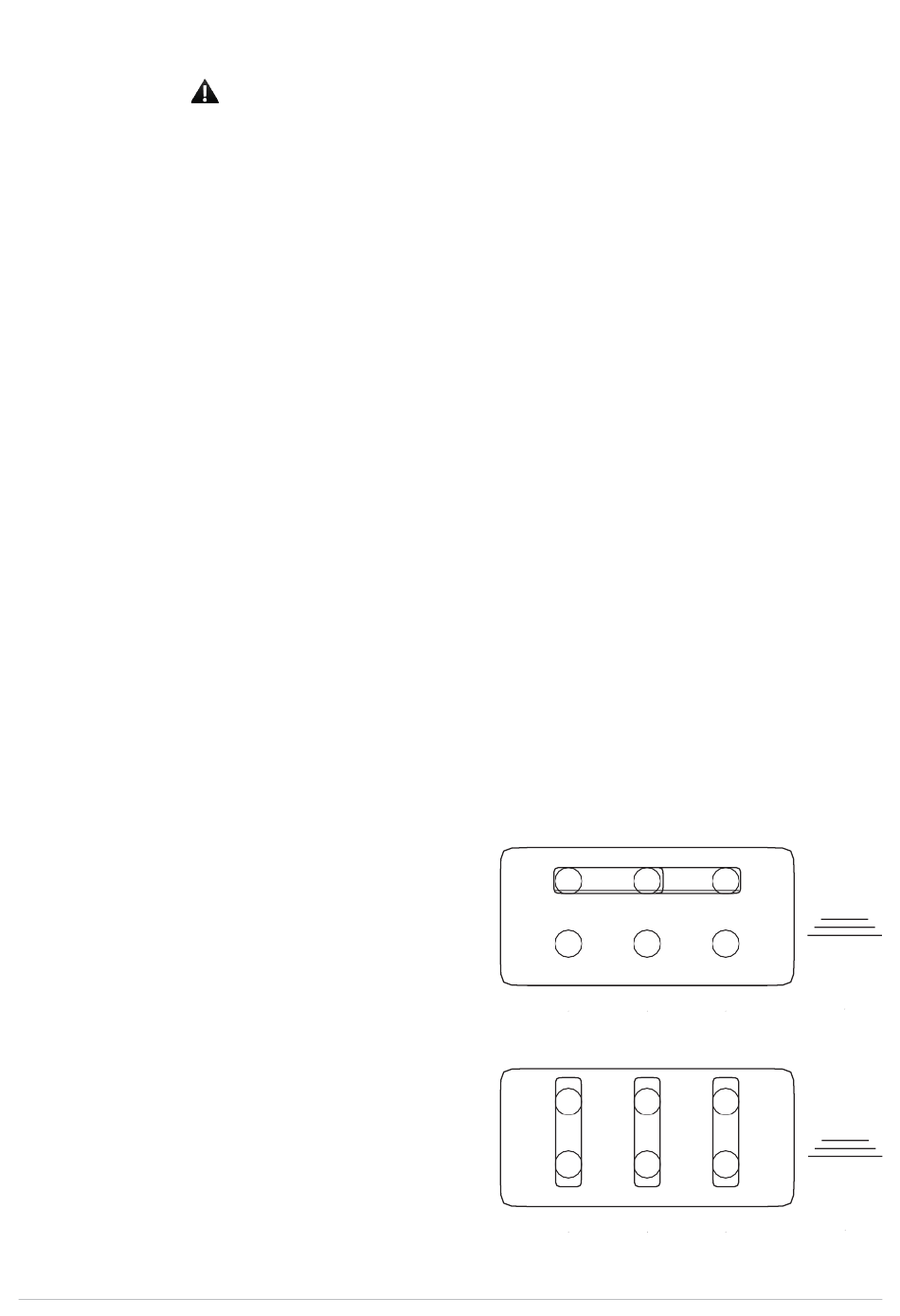

ANSCHLUSSPLAN DREHSTROMMOTOR 50 Hz
STERNSCHALTUNG("Y")
380-420 Vac
DREIECK ODER
DREIECKSCHALTUNG ("Δ")
220-240 Vac
3.2 Elektrische Anschlusspläne"
W2 U2
U1 V1
L1 L2 L3
W2 U2
U1 V1
L1 L2 L3
).
V2
W1
PE
V2
W1
PE
