4.4.1
Allgemeines
Vor dem Anschließen der Dosierpumpe sind folgende Punkte zu beachten:
• Vergewissern Sie sich, dass die Anschlusswerte auf dem Typenschild der Dosierpumpe mit den
Werten des Versorgungsnetzes übereinstimmen. Das Typenschild befindet sich seitlich an der
Dosierpumpe.
• Die Dosierpumpe darf nur an ein Netz angeschlossen werden das über eine ordnungsgemäße
Erdung, sowie einen FI-Schutzschalter mit hoher Empfindlichkeit (0,1A) verfügt.

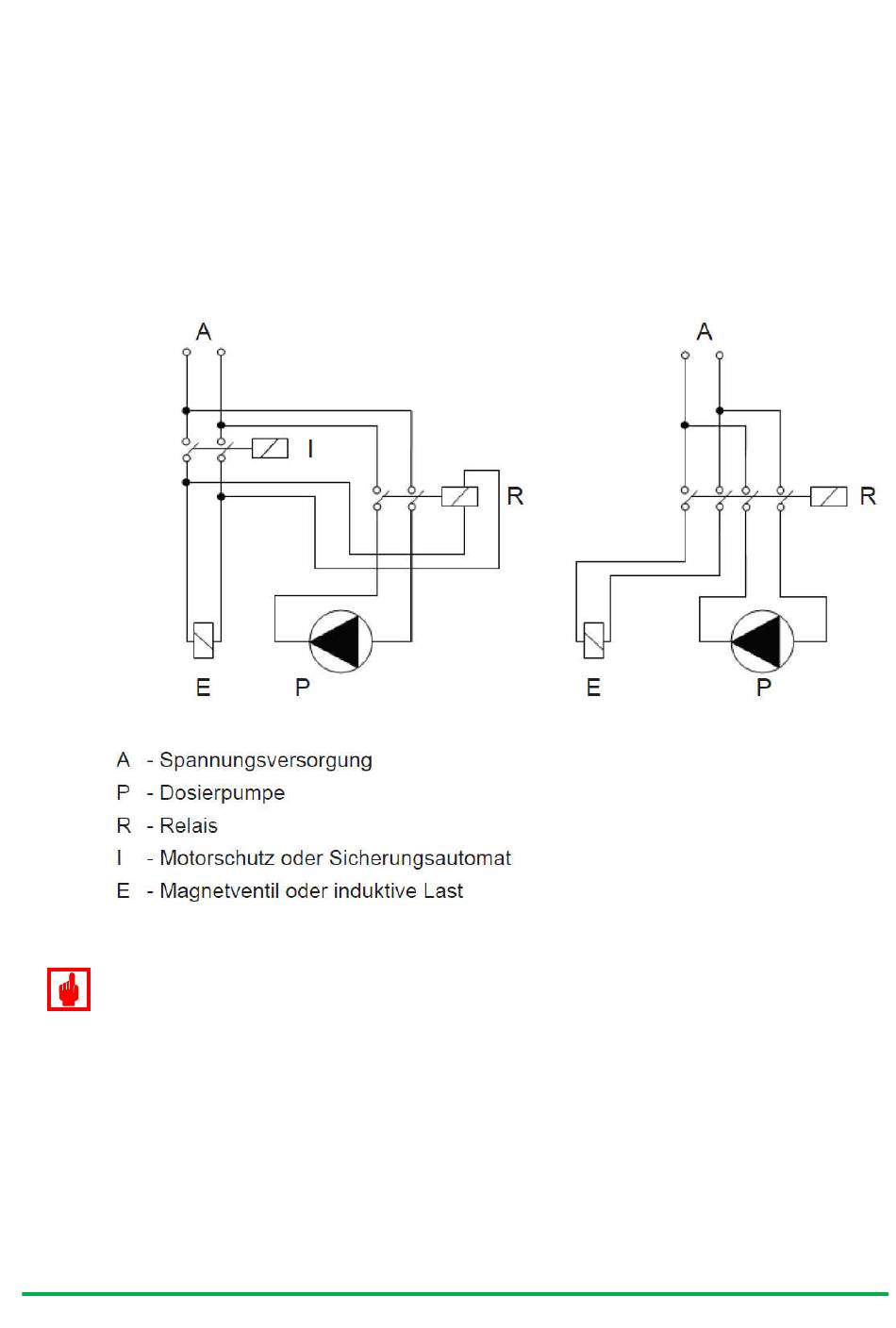

• Um die Elektronik der Dosierpumpe nicht zu beschädigen, darf sie niemals direkt parallel zu
induktiven Lasten (z. B. Motoren, Magnetventilen etc.) angeschlossen werden. In diesem Fall
muss stets ein Hilfsrelais zwischengeschaltet sein (siehe Abb. 4.6).
Achtung!
Die elektrischen Anschlüsse der Dosierpumpe dürfen nur von entsprechend ausgebildetem
Fachpersonal vorgenommen werden!
4.4.2
Elektrische Verdrahtung
R5-05-20
Technische Änderungen sowie Druckfehler vorbehalten
Abb. 4.6
17
