Lesen Sie es sorgfältig! 1

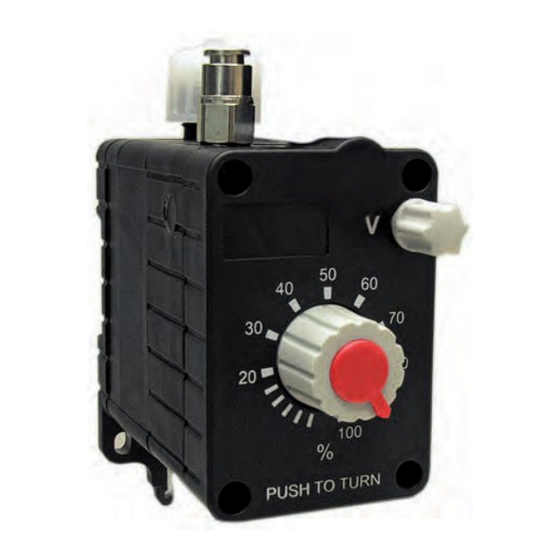

BEDIENUNGSANLEITUNG FÜR
DOSIERPUMPEN DER SERIE „RAC"
Dieses
Handbuch
Sicherheitsinformationen für die Installation und den
Betrieb des Geräts. Befolgen Sie diese Informationen
sorgfältig, um Personen- und Sachschäden zu
vermeiden.
Die Verwendung dieser Geräte mit radioaktivem
chemischen Material ist streng verboten!
Halten Sie die Pumpe von Sonne und Regen fern.
Vermeiden Sie Wasserspritzen.
enthält
wichtige
DEUTSCHE Version
R1-07-11
Werbung
Inhaltsverzeichnis
Verwandte Anleitungen für Emec RAC Serie
Inhaltszusammenfassung für Emec RAC Serie
- Seite 1 Dieses Handbuch enthält wichtige Sicherheitsinformationen für die Installation und den Betrieb des Geräts. Befolgen Sie diese Informationen sorgfältig, um Personen- und Sachschäden zu vermeiden. Die Verwendung dieser Geräte mit radioaktivem chemischen Material ist streng verboten! BEDIENUNGSANLEITUNG FÜR DOSIERPUMPEN DER SERIE „RAC“ Halten Sie die Pumpe von Sonne und Regen fern. Vermeiden Sie Wasserspritzen. DEUTSCHE Version Lesen Sie es sorgfältig! 1 R1-07-11...
-
Seite 2: Allgemeine Sicherheitshinweise
Die Dosierpumpen der Serie "RAC" entsprechen den folgenden europäischen Normen: EN60335-1: 1995, EN55014, EN50081-1/2, EN50082-1/2, EN6055-2, EN60555,3 EWG-Richtlinie 73/23 c 93/68 (DBT Niederspannungsrichtlinie) und Richtlinie 89/336/EWG (EMC Elektromagnetische Verträglichkeit) Allgemeine Sicherheitshinweise Gefahr! Bei der Verwendung besonders aggressiver chemischer Stoffe müssen die Vorschriften für die Verwendung und Lagerung dieser Stoffe genauestens eingehalten werden. Wenn Sie die Dosierpumpe außerhalb der Europäischen Gemeinschaft installieren, beachten Sie die örtlichen Sicherheitsvorschriften! Der Hersteller der Dosierpumpe kann nicht für Personen- oder Sachschäden haftbar gemacht werden, die durch unsachgemäße Installation oder falsche Verwendung der Dosierpumpe entstehen! Achtung! Installieren Sie die Dosierpumpe so, dass es im Wartungsfall leicht zugänglich bei jedem Wartungseingriff ist! Versperren Sie niemals den Platz, an dem sich die Dosierpumpe befindet! -
Seite 3: Inhaltsverzeichnis
Verzeichnis Vorstellung und Betrieb ........................... 4 Betriebsmodi ..............................4 Technische Merkmale: ............................. 4 Pumpenanschlüsse ............................5 Packungsinhalt ..............................6 Grundlegende Vorgänge ..........................7 Ansaugen ................................7 Dosierung ................................. 7 Druckluft-Typ ..............................7 O-Ringe, Wartung und Kundendienst ....................... 8 Wartung ................................8 Kundendienst .............................. -
Seite 4: Vorstellung Und Betrieb
Vorstellung und Betrieb Die Dosierpumpen der Serie „RAC" sind die ideale Lösung für die kleine und mittlere Dosierung von Chemikalien mit Hilfe von Druckluft. Die Bedienung erfolgt pneumatisch. Mit Hilfe von Druckluft, die in den Betriebsmodi pneumatischen Bereich der Pumpe eingeleitet wird, wird die Bewegung der Membrane erzeugt, die den Ausstoß der Flüssigkeit durch die Druckleitung ermöglicht. Wenn die Membrane keinen Druck mehr erhält, kehrt sie in ihre Ausgangsposition zurück und ermöglicht das Ansaugen der Flüssigkeit durch... -
Seite 5: Pumpenanschlüsse
Pumpenanschlüsse Anschluss für Einlassrohr Druckluftzufuhr (6x8) Entlüftungshahn / Pumpenkörper Einstellknopf für die Durchflussmenge Anschluss für Saugrohr Anschluss für Entladerohr Einlassrohr (PE starr) Rohrbefestigungs-Ringmutter Rohranschlag Rohrhalterung O-Ring Ventil für Anschluss des Einlassrohres... -
Seite 6: Packungsinhalt
Packungsinhalt Das Pumpenpaket enthält: Nr.1 Hintergrundfilger 1/2” 4x6 oder 6x8 + Ventil Nr.1 Einspritzventil 1/2” 4x6 oder 6x8 Einlassrohr Saugrohr Auslassrohr Nr.1 diese Betriebsanleitung WERFEN SIE DEN KARTON NICHT WEG, SONDERN VERWENDEN SIE IHN WIEDER, WENN SIE DIE PUMPE TRANSPORTIEREN MÜSSEN. Zusammenbau der Pumpe: Stellen Sie sicher, dass die Pumpe an einem sicheren Ort installiert ist und sichern Sie sie so, dass die während des Pumpenbetriebs entstehenden Vibrationen keine Bewegung zulassen! Stellen Sie sicher, dass die Pumpe an einem leicht zugänglichen Ort installiert ist! Die Ansaug- und Auslassventile müssen sich immer in vertikaler Position befinden! Die Dosierpumpe muss mit dem Sockel in waagerechter Position installiert werden (siehe Zeichnung auf Seite 9)! Rohranschluss: Der Saugrohr (flexibles PVC) muss so kurz wie möglich sein und senkrecht stehen, damit die Pumpe richtig funktioniert und sich keine Luftblasen bilden! DAS ENDE DES SAUGROHRES MUSS GENAU ÜBER DEN BODEN DER ROHRHALTERUNG GESTECKT WERDEN! NUR ROHRE VERWENDEN, DIE MIT DER ZU DOSIERENDEN CHEMIKALIE KOMPATIBEL SIND! SIEHE DIE TABELLE DER CHEMISCHEN VERTRÄGLICHKEIT, DIE DEM ZU DOSIERENDEN PRODUKT BEILIEGT! 3 Installationsmodi: - Horizontal (mit Hilfe eines Bügels) -
Seite 7: Grundlegende Vorgänge
Grundlegende Vorgänge ANSAUGEN Um die Pumpe anzusaugen, ohne mit der Chemikalie in Kontakt zu kommen, gehen Sie wie folgt vor: alle Rohre richtig anschließen (Einlass-, Saug- und Auslassrohr); Öffnen Sie das Ablassventil durch Drehen des entsprechenden Hahns; Vergewissern Sie sich, dass der Durchflussregler auf 100% eingestellt ist; Schließen Sie die Pumpe an die Druckluftleitung an. Schalten Sie die Druckluft ein. Die gesamte im Pumpenkörper enthaltene Luft wird durch das Auslassrohr ausgestoßen. Wenn das zu dosierende Produkt ebenfalls auszufließen beginnt, schließen Sie sofort den Auslassknopf. Die Pumpe ist dann für den normalen Betrieb bereit. Wenn ein besonders dichtes Produkt dosiert werden soll, kann es sinnvoll sein, das Absaugen mit einer 20cc-Spritze ohne Nadel durch den Auslass zu versuchen. DOSIERUNG Die wichtigsten technischen Merkmale der Pumpe sind auf dem Etikett an der Pumpe angegeben: Modell, Betriebsgegendruck (Kpa/bar) und Pumpenleistung (l/h). Alle Werte beziehen sich auf Messungen mit Wasser bei einer Temperatur von 20°C, Nenngegendruck und maximalem Impuls. Die Dosierwerte werden bei einem Arbeitsdruck von ± 2% l/h gegenüber dem deklarierten und bei einem konstanten Gegendruck von ±0,5 bar gegenüber dem deklarierten und einer Viskosität von 1 cps (max. -
Seite 8: O-Ringe, Wartung Und Kundendienst
O-Ringe, Wartung und Kundendienst Die O-Ringe, Dichtungen, die die perfekte hydraulische Abdichtung der Ventile und des Pumpenkörpers gewährleisten, sind in 4 Ausführungen erhältlich, um alle Dosieranforderungen auch bei sehr aggressiven Chemikalien zu gewährleisten. Elastomer Empfohlene Verwendung Hersteller-Code Fluorkohlenstoff Produkt auf Säurebasis Ethylenpropylen alkalisches Produkt Nitril Produkt auf Wachsbasis WAX WARTUNG Unter normalen Dosierungsbedingungen sollte die Pumpe mindestens einmal im Monat überprüft werden. Um Fehlfunktionen oder plötzliches Anhalten zu vermeiden, sollten Sie die folgenden Punkte sorgfältig überprüfen: Überprüfen Sie die elektrischen und hydraulischen Anschlüsse;... -
Seite 9: Durchflusskurve
Durchflusskurven Einzeleinspritzung 0,14 Einzeleinspritzung 0,42 l/h l/h bar bar bar 06 Einzeleinspritzung 0,83 Einzeleinspritzung 1,66 l/h 06 06 06 12 l/h l/h 06 l/h 12 bar bar... -
Seite 10: Abmessungen
Abmessungen... - Seite 11 DIN Balken...
- Seite 12 Entsorgung von Altgeräten durch die Nutzer Dieses Symbol weist Sie darauf hin, dass das Produkt nicht mit dem normalen Abfall entsorgt werden darf. Achten Sie auf die menschliche Gesundheit und die Umwelt, indem Sie die ausrangierten Geräte bei einer ausgewiesenen Sammelstelle für das Recycling von elektronischen und elektrischen Geräten abgeben.
