Emec PRISMA Bedienungsanleitung Seite 32

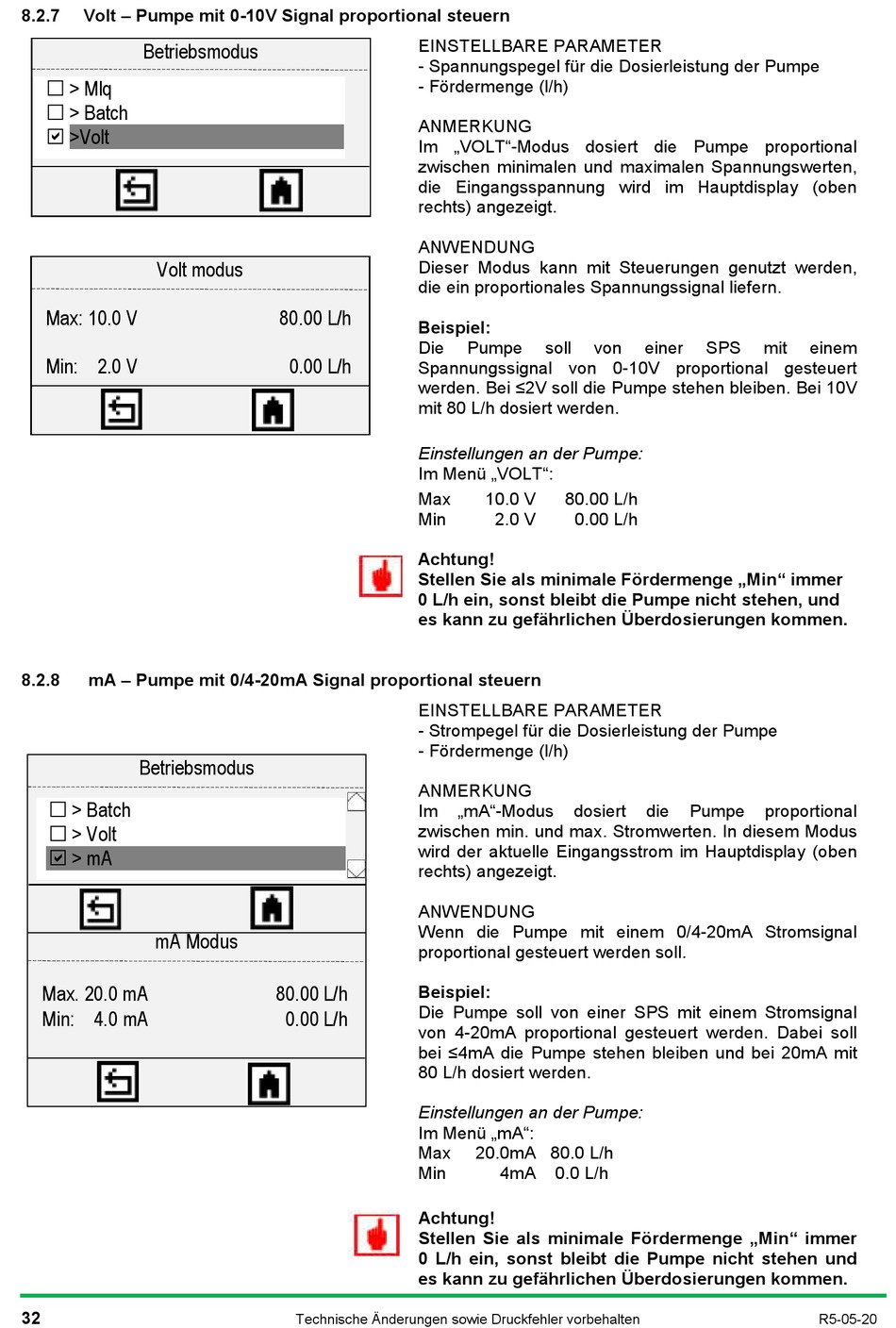

8.2.7 Volt – Pumpe mit 0-10V Signal proportional steuern
Betriebsmodus
 > Mlq
 > Batch
 >Volt 
Volt modus
Max: 10.0 V
Min: 2.0 V
8.2.8 mA – Pumpe mit 0/4-20mA Signal proportional steuern
Betriebsmodus
 > Batch
 > Volt
 > mA 
mA Modus
Max. 20.0 mA
Min: 4.0 mA
32
EINSTELLBARE PARAMETER
- Spannungspegel für die Dosierleistung der Pumpe
- Fördermenge (l/h)
ANMERKUNG
Im „VOLT"-Modus dosiert die Pumpe proportional
zwischen minimalen und maximalen Spannungswerten,
die Eingangsspannung wird im Hauptdisplay (oben
rechts) angezeigt.
ANWENDUNG
Dieser Modus kann mit Steuerungen genutzt werden,
die ein proportionales Spannungssignal liefern.
80.00 L/h
Beispiel:
Die
0.00 L/h
Spannungssignal von 0-10V proportional gesteuert
werden. Bei ≤2V soll die Pumpe stehen bleiben. Bei 10V
mit 80 L/h dosiert werden.
Einstellungen an der Pumpe:
Im Menü „VOLT":
Max
Min
Achtung!
Stellen Sie als minimale Fördermenge „Min" immer
0 L/h ein, sonst bleibt die Pumpe nicht stehen, und
es kann zu gefährlichen Überdosierungen kommen.
EINSTELLBARE PARAMETER
- Strompegel für die Dosierleistung der Pumpe
- Fördermenge (l/h)
ANMERKUNG
Im
zwischen min. und max. Stromwerten. In diesem Modus
wird der aktuelle Eingangsstrom im Hauptdisplay (oben
rechts) angezeigt.
ANWENDUNG
Wenn die Pumpe mit einem 0/4-20mA Stromsignal
proportional gesteuert werden soll.
Beispiel:
80.00 L/h
Die Pumpe soll von einer SPS mit einem Stromsignal
0.00 L/h
von 4-20mA proportional gesteuert werden. Dabei soll
bei ≤4mA die Pumpe stehen bleiben und bei 20mA mit
80 L/h dosiert werden.
Einstellungen an der Pumpe:
Im Menü „mA":
Max
Min
Achtung!
Stellen Sie als minimale Fördermenge „Min" immer
0 L/h ein, sonst bleibt die Pumpe nicht stehen und
es kann zu gefährlichen Überdosierungen kommen.
Technische Änderungen sowie Druckfehler vorbehalten
Pumpe soll von
10.0 V 80.00 L/h
2.0 V 0.00 L/h
„mA"-Modus dosiert
20.0mA 80.0 L/h
4mA 0.0 L/h
einer SPS mit einem
die Pumpe proportional
R5-05-20
